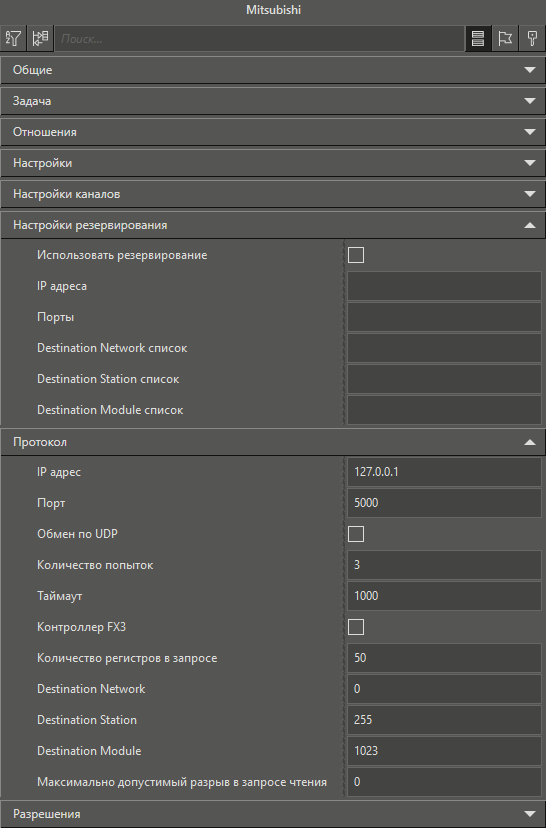

Категория Общие

Как правило, для данного элемента эта категория не настраивается. Подробное описание данной категории приведено в соответствующем разделе

Категория Задача

Задается период, с которым MasterSCADA 4D будет стараться получать значения из сервера. Определяется способ работы протокола при резервировании узла. Подробное описание категории приведено в разделе, описывающем настройку категории Задачи у протоколов.

Категория Настройки каналов

Задаются значения по умолчания для создаваемых каналов. В настройке не нуждаются, т.к. индивидуальные настройки каналов формируются автоматически.

Категория Настройки резервирования

Использовать резервирование

При значении TRUE включается режим резервирования каналов связи. В штатном режиме опрос производится по основному каналу заданному в поле IP адрес. Если возникает отказ устройства (отсутствие ответа) и на входе параметра Установить канал задано -1 (автоматический режим), то происходит переход к следующему резервному каналу. Номер канала к которому происходит попытка подключения указывается в параметре Текущий канал. Если подключения по всем каналам были неудачными, то у модуля выставляется флаг Отказ, попытки подключения продолжаются по кругу - начиная с основного канала.

По умолчанию значение настройки FALSE.

IP адреса

Данная настройка используется только при значении TRUE у настройки Использовать резервирование. Для резервирования каналов указываются несколько IP адресов через запятую.

Переключение на резервный IP адрес произойдет, когда модулю будет выставлен Отказ после достижения максимального количества попыток подключения, указанного в настройке Количество попыток.

Порты

Данная настройка используется только при значении TRUE у настройки Использовать резервирование. Для резервирования каналов указываются несколько портов через запятую. Если количество IP адресов будет больше чем портов, то будет использоваться порт основного канала. Если для резервированных каналов используется такой же порт как для основного, то данное поле можно оставить пустым.

Destination Network список

Данная настройка используется только при значении TRUE у настройки Использовать резервирование. Для резервирования каналов указываются несколько адресов удаленной сети (Destination Network) через запятую. Если для резервированных каналов используется такой же адрес сети назначения как для основного, то данное поле можно оставить пустым.

Destination Station список

Данная настройка используется только при значении TRUE у настройки Использовать резервирование. Для резервирования каналов указываются несколько адресов удаленного устройства (Destination Station) через запятую. Если для резервированных каналов используется такой же адрес удаленного устройства как для основного, то данное поле можно оставить пустым.

Destination Module список

Данная настройка используется только при значении TRUE у настройки Использовать резервирование. Для резервирования каналов указываются несколько адресов удаленного модуля (Destination Module) через запятую. Если для резервированных каналов используется такой же адрес удаленного модуля как для основного, то данное поле можно оставить пустым.

Категория Протокол

IP адрес

Основной IP-адрес устройства, которое отправляет и получает данные от MasterSCADA 4D. См. раздел Настройка контроллера Mitsubishi.

Порт

Номер TCP-порта устройства, по которому осуществляется подключение. Если указать номер порта свыше 65535, то компиляция проекта будет выполнена с ошибкой.

Обмен по UDP

Определяет возможность обмена данными по UDP. См. раздел Настройка контроллера Mitsubishi.

Таймаут

Время, в течение которого исполнительная система ожидает установления соединения с контроллером.

Количество попыток

Указывается предельное количество неудачных попыток получить ответ от контроллера, произошедших подряд. Если за указанное количество попыток получить ответ не удалось, то сформируется сигнал TRUЕ у параметра Отказ протокола.

Если при обращению к контроллеру он не ответит ни разу за указанное количество попыток подряд, то следующие запросы в рамках данного цикла опроса посылаться не будут, сформируется отказ модуля и выставится признак недостоверности по всем входам протокола. Если при запросе ответ придет, но с ошибкой, то сформируется отказ и выставится признак недостоверности по входам в данном запросе, но посылка других запросов по этому контроллеру продолжится.

Контроллер FX3

Определяется тип контроллера. Если установлен флаг, то будет использоваться старая версия протокола (для контроллера FX3), если флаг снят, то новая версия протокола ( для FX5)

Количество регистров в запросе

Определяет максимальное количество регистров в одном запросе чтения. Значение по умолчанию - 50. Только для контроллера   FX3.

Destination Network

Указывается адрес удаленной сети. По умолчанию  - 0. Только для контроллера   FX5.

Destination Station

Указывается адрес удаленного устройства. По умолчанию - 255 (0xFF). Только для контроллера   FX5.

Destination Module

Указывается адрес удаленного модуля (станция, CPU, резервированный CPU и т.д.). Адрес по умолчанию - 1023 (0x03FF - Own Stantion). Только для контроллера FX5.

Максимально допустимый разрыв в запросе чтения

Параметр определяет максимально допустимый разрыв между адресами в запросе чтения, при котором происходит объединение в один запрос. Например, производится опрос регистров с номерами - 0, 1, 2, 4, 5. Если параметр будет установлен в 0, то регистры будут запрошены за два запроса (0-2, 4-5), если же установить его в 1 или выше, то за один запрос (0-5, а не использованный регистр 3 будет отброшен при разборе ответа). Увеличение данного параметра сокращает количество запросов и ускоряет опрос, но удлиняет кадр ответа.
