Для корректной работы MasterSCADA 4D необходимо настроить контроллер на работу с протоколом SLMP - данная операция делается средствами среды разработки GX Works 3.

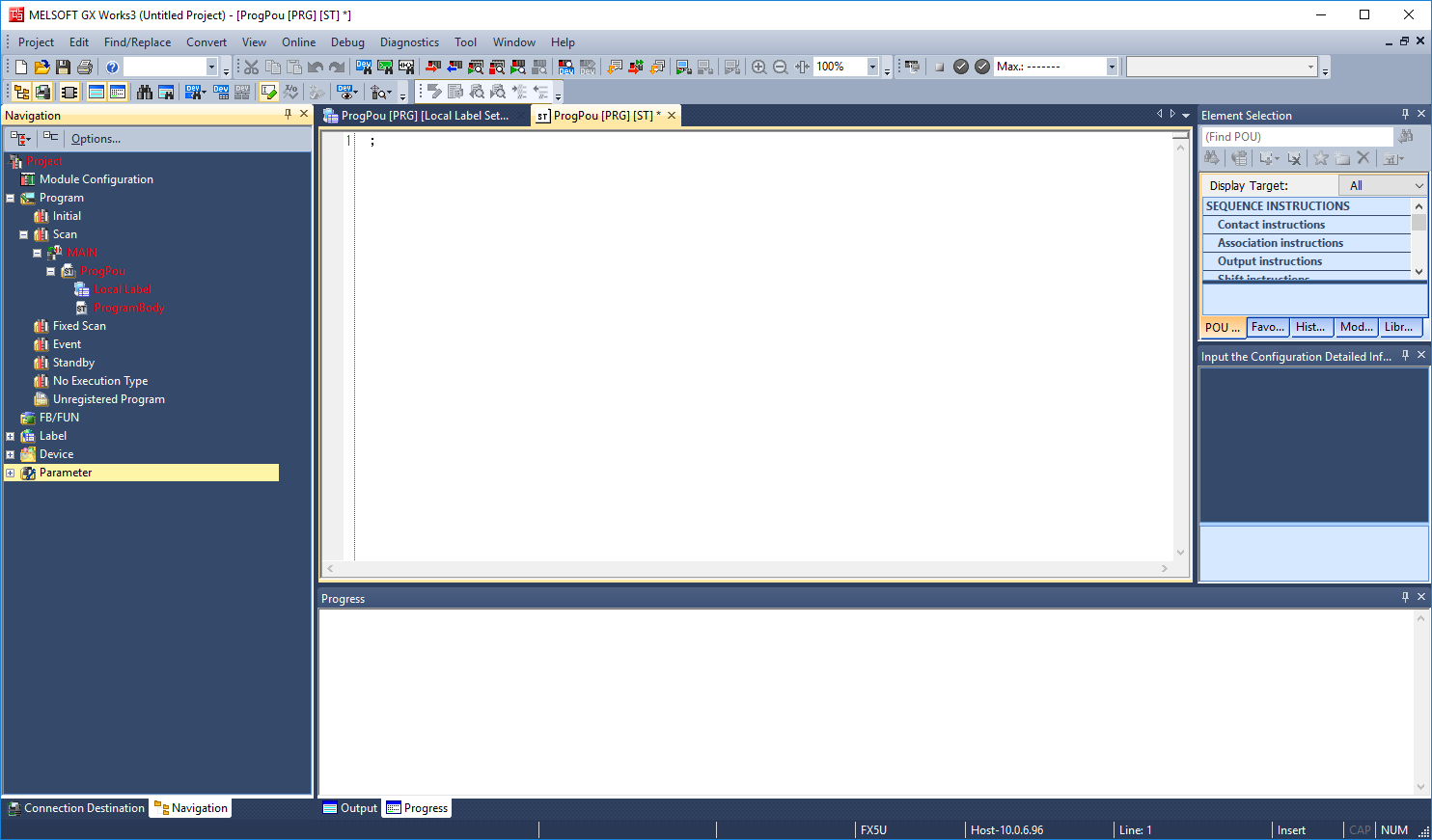

Запустите GX Works и создайте новый проект и укажите тип используемого контроллера или откройте уже существующий проект.

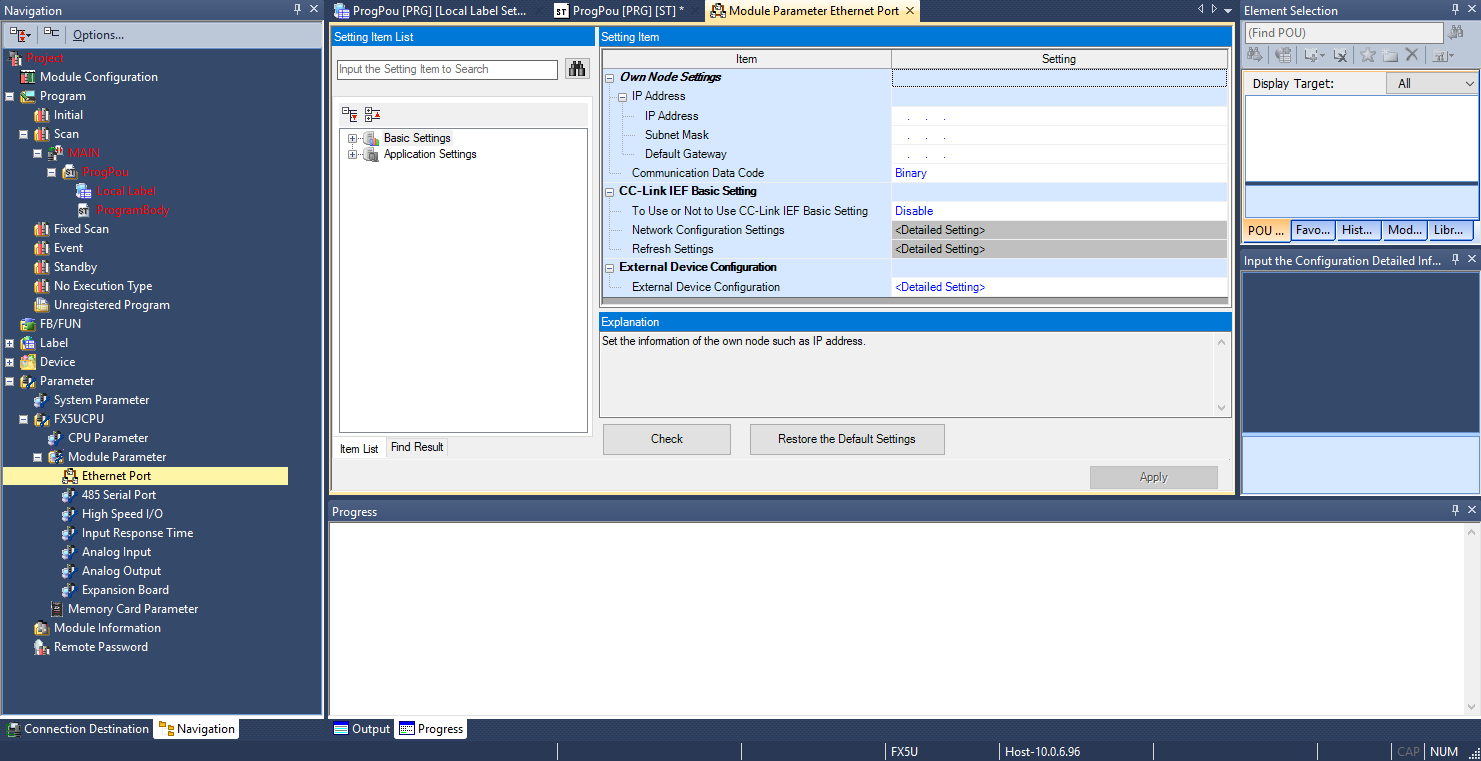

В дереве проекта откройте раздел Parameter - Имя контроллера (например FX5UCPU) - Module Parameter - Ethernet Port.

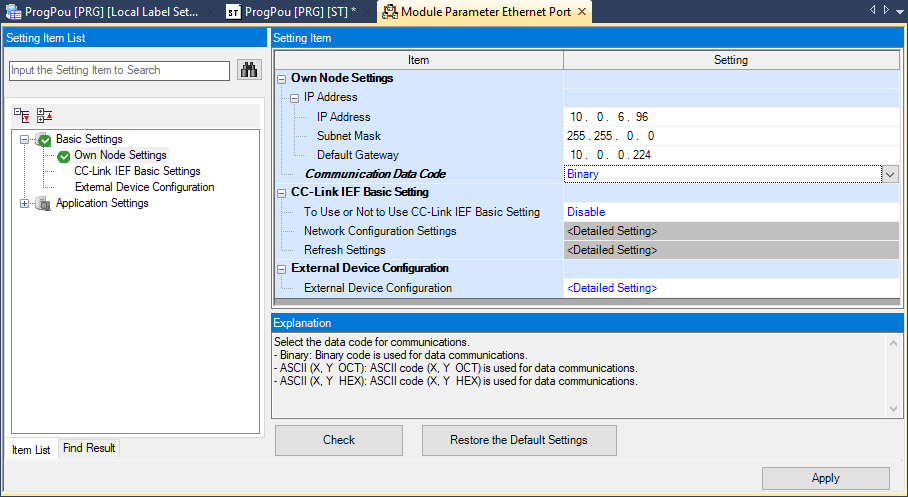

Пропишите параметры подключения - IP адрес контроллера, маску и шлюз, а также тип протокола - Binary.

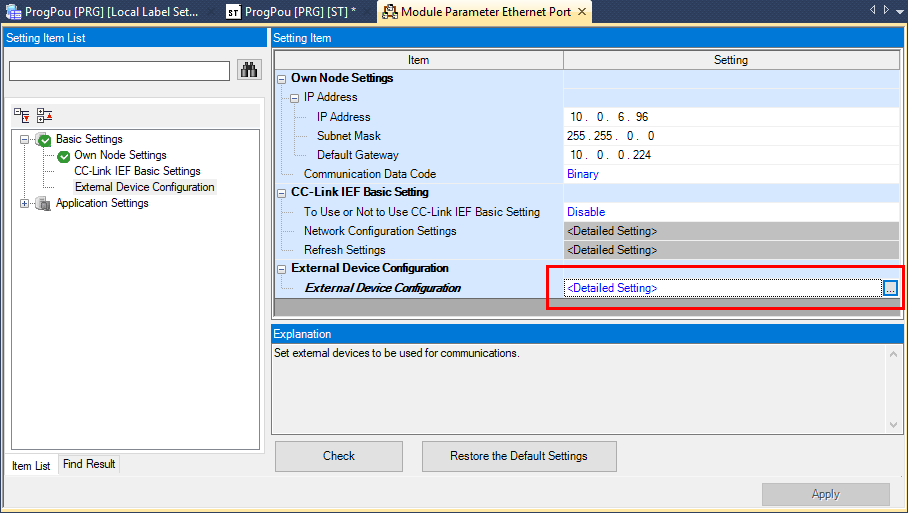

Затем нажмите на раздел External Device Configuration.

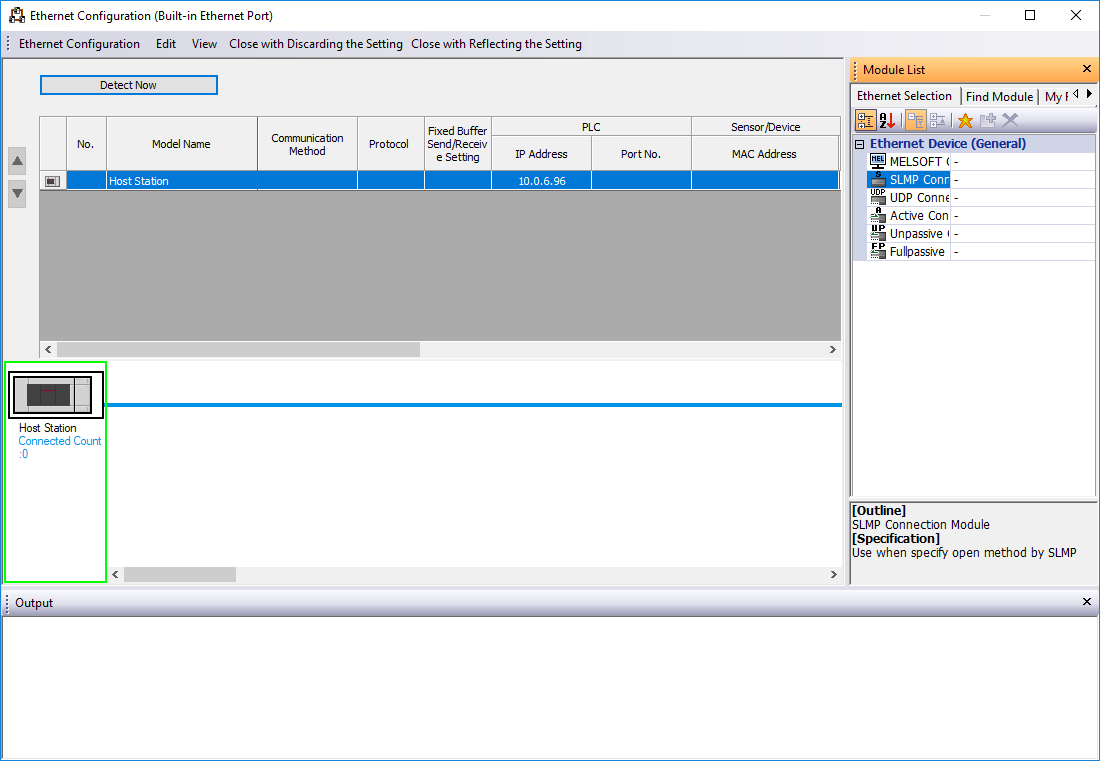

Откроется конфигуратор Ethernet настроек.

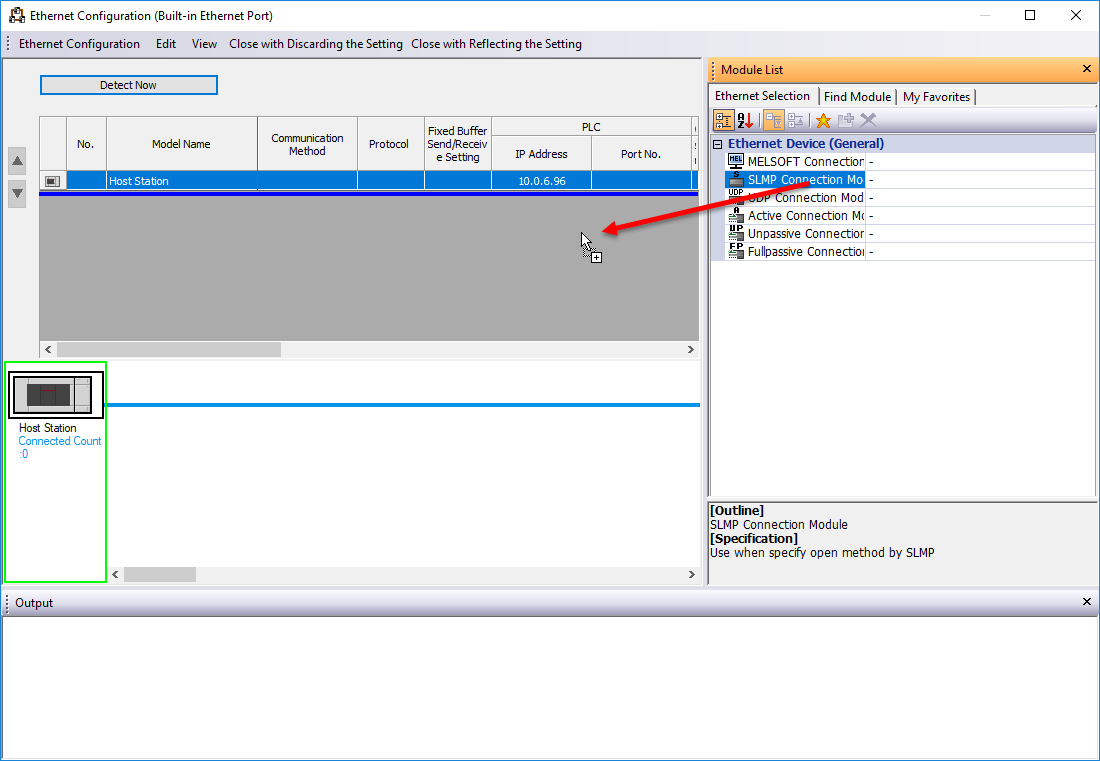

С его помощью, необходимо добавить SLMP коннект. Для этого необходимо перетащить его в таблицу:

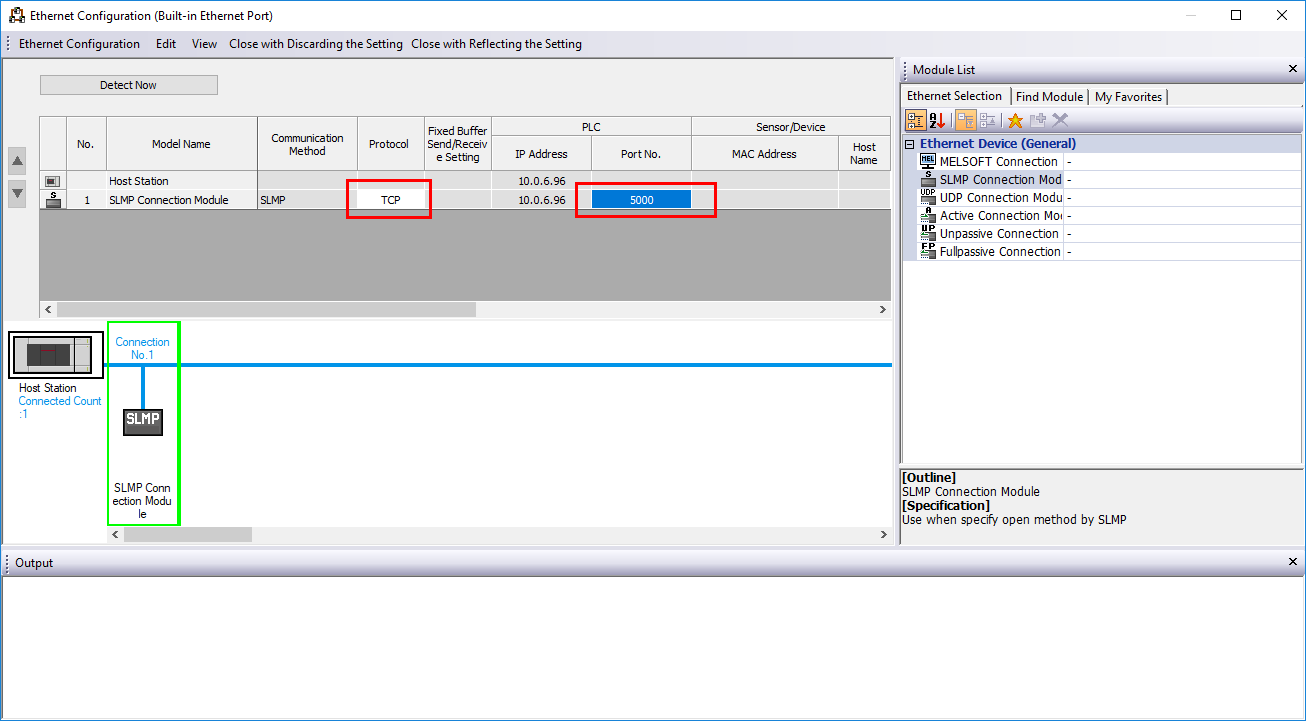

Затем необходимо выбрать протокол TCP и порт - 5000 (порт можно изменить - и этот же порт указывать в настройках MasterSCADA 4D).
На этом настройка завершена - нажмите на кнопку Close with Reflecting Settings.

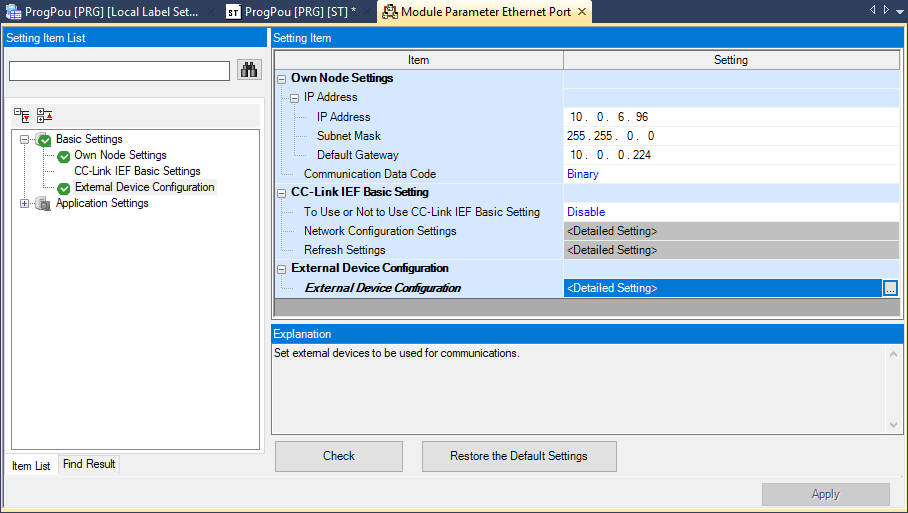

На панели Module Parameter Ethernet Port нажмите кнопку Check - для проверки корректности настроек, и если ошибок нет - Apply.
На этом настройка контроллера для Mitsubishi завершена. Можно "заливать" программу в контроллер и проверять функционирование опроса переменных исполнительной системой.
Важно! Для того чтобы контроллер применил настройки необходимо произвести их загрузку в контроллер, а также перезагрузить контроллер
Настройка UDP

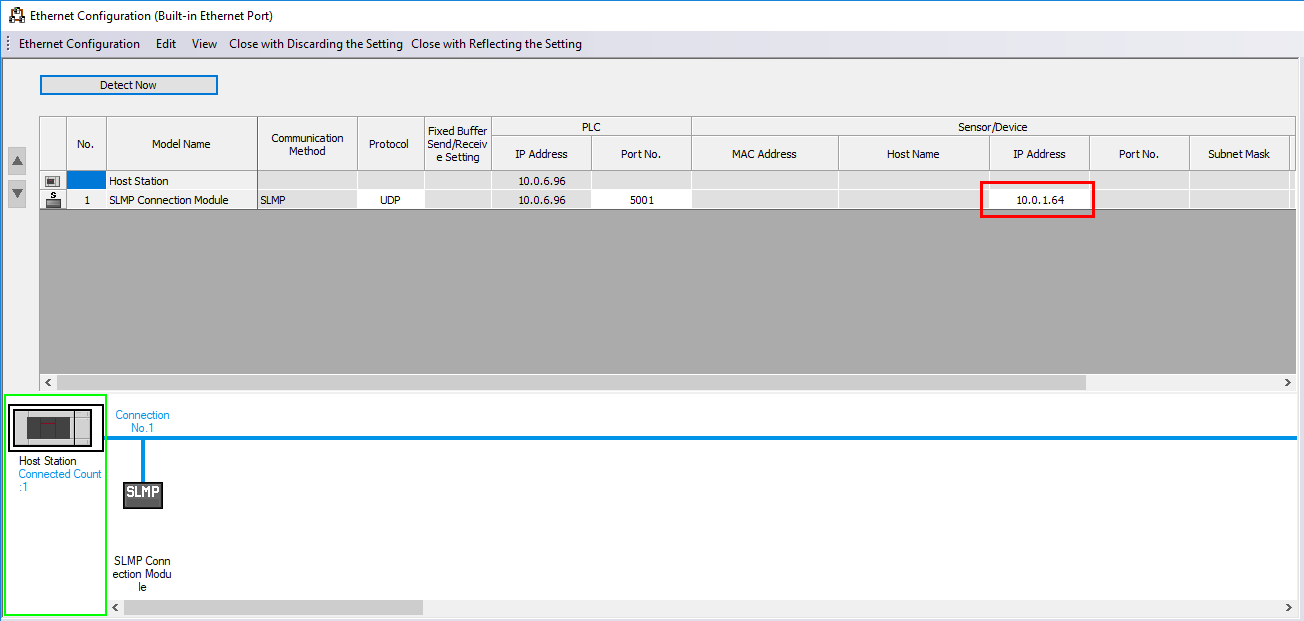

Если необходимо вести обмен с контроллером по UDP, то необходимо выбрать данный тип протокола, а также необходимо указать IP адрес компьютера с исполнительной системой:
В остальном настройка аналогична.
