Название

Назначение

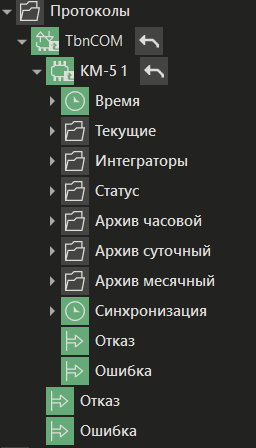

Канал Время

Получает текущее время, установленное в счетчике.

Группа Текущие

Группа каналов, отображающих текущие значения изменяемых параметров. При необходимости можно удалять ненужные каналы, однако, если в группе останется хотя бы один канал, то будет производиться опрос всей группы. В случае удаления целиком всей группы, она будет полностью исключена из опроса.

G1

Расход G1 т/ч. В случае возникновения Отказа, внутренний параметр StatusCode будет принимать значение Uncertain.

G2

Расход G2 т/ч. В случае возникновения Отказа, внутренний параметр StatusCode будет принимать значение Uncertain.

G3

Расход G3 т/ч

T1

T1 град. C. В случае возникновения Отказа, внутренний параметр StatusCode будет принимать значение Uncertain.

T2

T2 град. C. В случае возникновения Отказа, внутренний параметр StatusCode будет принимать значение Uncertain.

Tхв

Tх град. C. В случае возникновения Отказа, внутренний параметр StatusCode будет принимать значение Uncertain.

Tатм

Tа град. C. В случае возникновения Отказа, внутренний параметр StatusCode будет принимать значение Uncertain.

P1

Давление P1 атм. В случае возникновения Отказа, внутренний параметр StatusCode будет принимать значение Uncertain.

P2

Давление P2 атм. В случае возникновения Отказа, внутренний параметр StatusCode будет принимать значение Uncertain.

P3

Давление P3 атм. В случае возникновения Отказа, внутренний параметр StatusCode будет принимать значение Uncertain.

W

Тепловая мощность W Гкал/ч

T2ппс

T2 ппс град. C. В случае возникновения Отказа, внутренний параметр StatusCode будет принимать значение Uncertain.

Tхв ппс

Tх ппс град. C. В случае возникновения Отказа, внутренний параметр StatusCode будет принимать значение Uncertain.

T прибора

T внутри прибора град. C

W2

Тепловая мощность дополнительного канала W2 Гкал/ч

T гвс

T в дополнительном канале град. C

Группа Интеграторы

Группа каналов, отображающих накопленные значения прибора (расходы, массы и т. д.). При необходимости можно удалять ненужные каналы, однако, если в группе останется хотя бы один канал, то будет производиться опрос всей группы. В случае удаления целиком всей группы, она будет полностью исключена из опроса.

M1

Масса M1 т. КМ-5-6 – M1 или V1

M2

Масса M2 т. КМ-5-3 – Mп, КМ-5-6 – M2 или V2, РМ-5-П – Mраз

Vi

Объем Vи м3. КМ-5-5, КМ-5-6 – Qгвс

V1

Объем V1 м3. КМ-5-6 – M3 или V3 гвс

V2

Объем V2 м3. КМ-5-6 – M4 или V4 гвс

Q

Количество теплоты Q ГКал, РМ-5-П – M/Vдозы

t работы

Время работы Tр час

Группа Статус

Группа каналов, которая содержит две целочисленных канала, отображающих состояние ГВС, и 48 логических канала, отображающих состояние датчиков, труб и т. д. При необходимости можно удалять ненужные каналы, однако, если в группе останется хотя бы один канал, то будет производиться опрос всей группы.

Режим ГВС

Режим ГВС рассчитанный по байту пустой трубы десятичное значение:

•0 – ЗИМА;

•1 - ЛЕТО1;

•2 – ЛЕТО2;

•3 - ЛЕТО3;

•4 - НЕТ ПОТОКА;

•5 - ОСТАНОВ ИНТЕГРАТОРГОВ.

Группа Байт 1

Датчик пустой трубы: Текущее состояние датчика пустой трубы (1 – труба пустая, 0 – полная);

Датчик пустой трубы на прошлой секунде: Состояние датчика пустой трубы в прошлой секунде (1 – труба пустая, 0 – полная);

Результирующий признак датчика пустой трубы КМ5: Результирующий признак датчика пустой трубы КМ-5 (с антидребезгом);

Результирующий признак датчика пустой трубы ППС: Результирующий признак датчика пустой трубы ППС (с антидребезгом);

Обнуление G1: Признак обнуления G1 (-G1min < G1 < G1min);

Обнуление G2: Признак обнуления G2 (-G2min < G1 < G2min);

Реверс G1: Признак реверса G1 (G1 < -G1min);

Реверс G2: Признак реверса G2 (G2 < -G2min).

Группа Байт 2

Ток в G1<min: Признак – ток в катушке G1 < допустимого значения;

Ток в G1>max: Признак – ток в катушке G1 > допустимого значения;

Напряжение в G1>max: Признак – входное напряжение канала G1 > допустимого значения;

Отказ термопреобразователей: Признак неисправности в цепи термопреобразователей КМ-5;

Ток в G2<min: Признак - ток в катушке G2 < допустимого значения;

Ток в G2>max: Признак - ток в катушке G2 > допустимого значения;

Напряжение в G2>max: Признак – входное напряжение канала G2 > допустимого значения;

Отказ термопреобразователей ППС: Признак неисправности в цепи термопреобразователей ППС.

Режим ГВС ручной

Режим ГВС задаваемый вручную (принудительно):

•0 - ЗИМА;

•1 - ЛЕТО1;

•2 - ЛЕТО2;

•3 - ЛЕТО3;

•остальные значения – автомат.

В режиме автомат КМ-5-5 работает в режиме, рассчитанном по байту флагов пустой трубы.

Группа Байт 4

Переключатель наладки внутренний: Состояние переключателя наладки (внутр.), 0 – включен, 1 – выключен (запрет);

Переключатель наладки платформа: Состояние переключателя наладки (платф.), 0 – включен, 1 – выключен (запрет);

Режим останова счета: Флаг режима останова счета;

Останов счета Q и времени работы: Флаг останова счета Q и времени работы при ошибках;

Пропуск начальных измерений: Флаг пропуска начальных измерений (32 секунды после включения питания);

Ошибка обращения к ППС: Флаг ошибки обращения к ППС (нет связи КМ-5 с ППС);

Проведение поверки: Флаг проведения поверки (P1=P2=P, введенное от IBM, старт SS разрешен);

Программируемое значение T холодной воды: Флаг использования программируемого значения t холодной воды.

Группа Байт 5

Обрыв датчика P1 КМ-5: Флаг обрыва в цепи датчика P1 КМ-5;

Обрыв датчика P2 КМ-5: Флаг обрыва в цепи датчика P2 КМ-5;

Обрыв датчика P1 ППС: Флаг обрыва в цепи датчика P2 ППС;

Обрыв датчика P2 ППС: Флаг обрыва в цепи датчика P3 ППС;

Ошибка чтения EEPROM: Флаг ошибки чтения EEPROM;

Ошибка чтения EEPROM1: Флаг ошибки записи EEPROM;

Ошибка чтения RTC: Флаг ошибки чтения RTC;

Ошибка чтения RTC1: Флаг ошибки записи RTC1.

Группа Байт 6

Расчет расхода по полиному: Флаг режима расчета расхода по полиному (1 – полином, 0 – кусочно-линейная);

Суммирование при поверке/градуировке: Флаг суммирования при поверке/градуировке (1 – идет накопление по SS);

Флаг суммирования при поверке/градуировке (1 – идет накопление по SS): Флаг отображаемой на дисплее системы единиц;

Единицы архивации M/V: Флаг единиц архивации M/V (КМ-5-6) или единиц выдачи преобразованного расхода на частотный или токовый выход (КМ-5-1). (1 – масса, 0 – объем);

Ошибка теста ОЗУ: Флаг результата тестирования ОЗУ процессора (1– плохое ОЗУ) (с v01.88);

Характеристика термопреобразователей: Флаг характеристики термопреобразователей (0 – 1.3911, 1 – 1.3851) (с v01.90);

Осреднение расхода отключено: Флаг отключения осреднения расхода (1 – текущий расход без оср. по 16 сек.);

Ошибка теста ПЗУ: Результат тестирования ПЗУ процессора (1– не совпала контр. сумма) (с v01.94).

Группа Байт 7

Связь с модулем LON: Флаг вкл. связи с модулем LON (1-связь включена, 0-выключена) (с v02.03);

Работа с погружным ПР: Флаг работы с погружным ПР (1-погружной, 0-полнопроходный) (с v02.03);

Расчет поправки alfa для погружного ПР: Флаг расчета поправки alfa для погружного ПР (0-вводимый коэффициент, 1- рассчитанный по полиномам) (с v02.03);

Останов интеграторов: Флаг режима останова интеграторов (0-несинхронизированы.,1- синхронизированы) (с v02.03);

Режим измерения T гвс: Флаг режима измерения tгвс в КМ-5-5(0-измеряемая, 1-tгвс=t1) (с v02.03);

Счет реверса: Флаг счета реверса в однопоточном расходомере в интеграторы М2(V2) (0-не считать,1-считать) (с v02.03);

Работа с паровым ПР: Флаг работы с паровым ПР (0-электромагнитный,1-САГ(струйный автогенератор)) (с v02.03);

Отрицательный тепловой поток: Флаг отрицательного теплового потока (1 – W < 0, 0 – W ≥ 0).

Группа Архив часовой/суточный/месячный

Группы каналов, используемые для считывания данных из архивов устройства. Существует три типа архива:

•часовой;

•суточный;

•месячный.

При необходимости можно удалять ненужные каналы, однако, если в группе останется хотя бы один канал, то будет производиться опрос всей группы. В случае удаления целиком всей группы, она будет полностью исключена из опроса.

Ta

Средняя температура атмосферы, град. С

P1

Среднее давление в прямом трубопроводе, атм.

P2

Среднее давление в обратном трубопроводе, атм.

P3(t3)

Для КМ-5-3 – КМ-5-4: cреднее давление в подпитывающем трубопроводе (Pхв), атм.

Для КМ-5-5 – КМ-5-6: средняя температура t3 (tгвс), град. С

T1

Средняя температура в прямом трубопроводе, град. С

T2

Средняя температура в обратном трубопроводе, град. С

T3(T4)

Для КМ-5-3 – КМ-5-5: средняя температура в подпитывающем трубопроводе (tхв), град. С

Для КМ-5-6: средняя температура t4 (tгвс), град. С

M1

Масса в прямом трубопроводе нарастающим итогом, т.

M2

Масса в обратном трубопроводе нарастающим итогом, т.

Vi(Qгвс)

Для КМ-5-1 – КМ-5-4: объем по импульсному входу на растающим итогом, м3

Для КМ-5-5 – КМ-5-6: тепловая энергия ГВС нарастающим итогом, Гкал

V1(M3)

Для КМ-5-1 – КМ-5-5: объем в прямом трубопроводе, м3

Для КМ-5-6: масса М3 (ГВС), т

V2(M4)

Для КМ-5-2, КМ-5-4 – КМ-5-5: объем в обратном трубопроводе, м3

Для КМ-5-3: объем в подпитывающем трубопроводе, м3

Для КМ-5-6: масса М4 (ГВС), т

Q

Тепловая энергия нарастающим итогом, Гкал

T работы

Суммарное время нормальной работы прибора, час

Канал Синхронизация

Выходной канал, имеющий тип данных BOOL. При установке значения TRUE выполняется запрос на синхронизацию текущего времени счетчика с устройством отправителем. При этом выполняется широковещательная отправка запроса ко всем устройствам на шине (используется широковещательный адрес 51 52 53 54).
