MasterSCADA 4D поддерживает работу с теплосчетчиками КМ-5 от компании ТБН-Энергосервис. Также поддерживается опрос электромагнитных счетчиков-расходомеров РМ-5.
Протокол TBN_energo может работать через последовательные интерфейсы (RS-232, RS-485), а при использовании конвертеров Ethernet-COM (Moxa NPort 5150 и т.п.) также и по сетям TCP/IP (Ethernet, Wi-Fi).
Важно! По умолчанию этот протокол не входит в состав среды исполнения. Стоимость и условия лицензирования необходимо уточнять по электронной почте sales@masterscada.ru

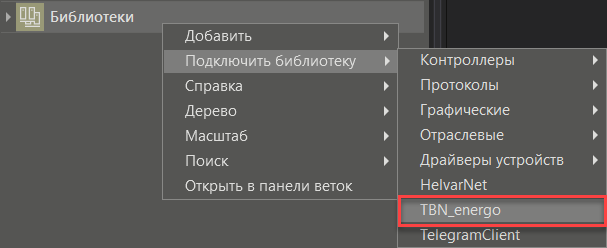

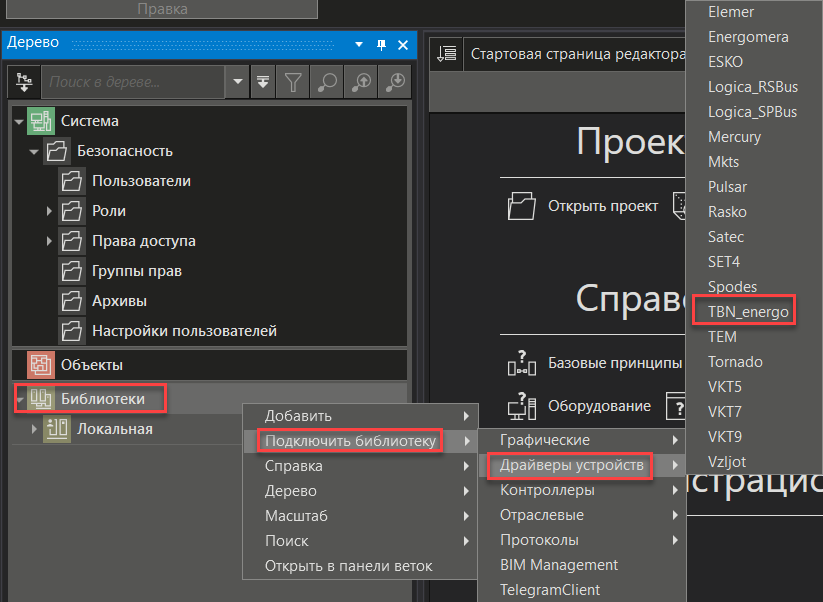

Для получения возможности использования протокола в проекте необходимо подключить соответствующую библиотеку:
В полном дереве библиотека TBN_energo имеет вид:
После этого в проект могут быть добавлены сначала протокол, а затем устройство, любым известным способом, например, при помощи контекстного меню узла, или с использованием контекстной панели, или путем перетаскивания элемента из библиотеки в дерево системы.

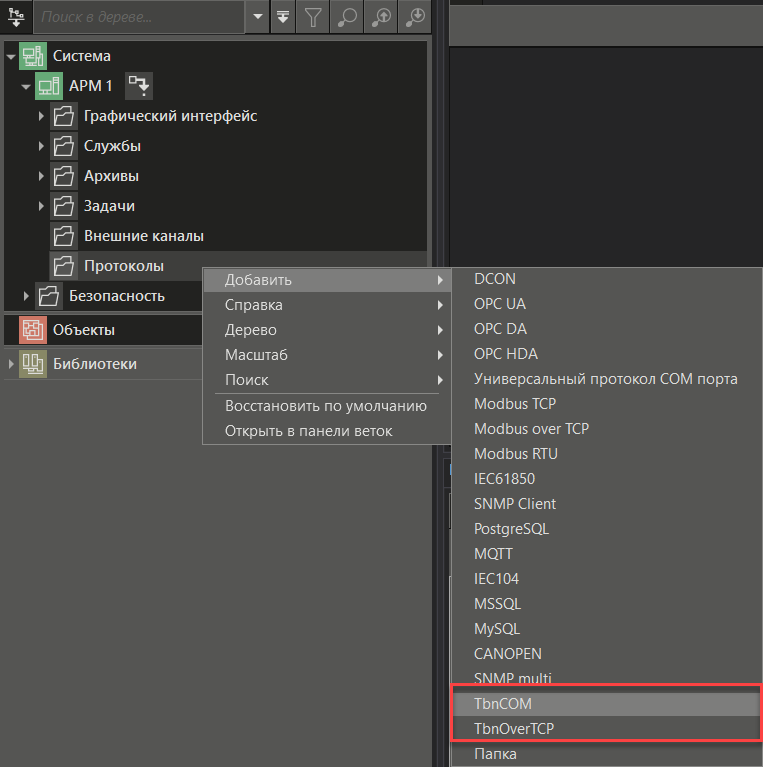

Рекомендуется добавлять элементы в проект при помощи контекстного меню:
Тип добавляемого протокола зависит от реального способа подключения устройств:
•TbnCom - если устройство подключено по последовательному интерфейсу. Настройки этого протокола практически полностью соответствуют настройкам Modbus RTU.
•TbnOverTCP - если счетчик подключен через конвертер Ethernet-COM. Настройки этого протокола соответствуют настройкам Modbus over TCP.

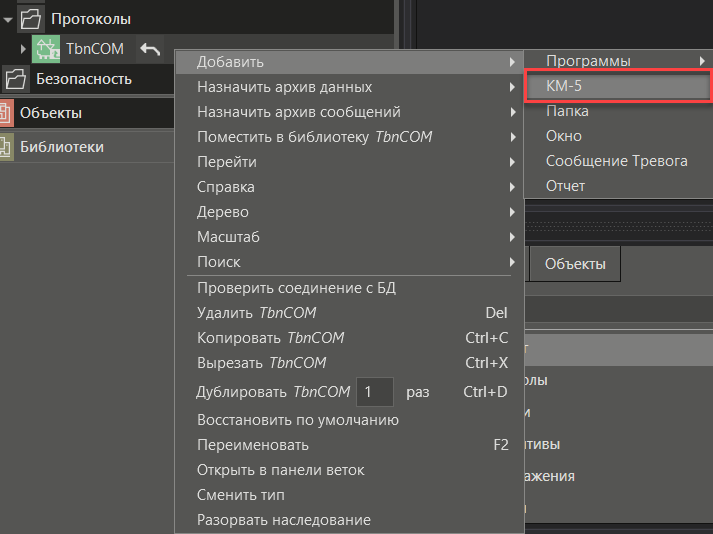

Затем при помощи контекстного меню протокола можно добавить устройство (счетчик), который уже содержит все необходимые каналы:

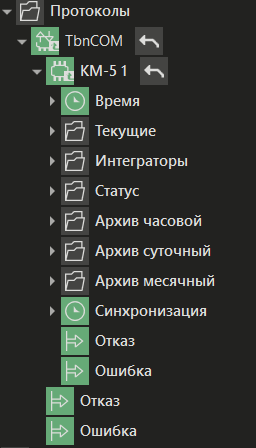

В дереве системы в упрощенном дереве элемент имеет вид:
Устройство имеет имеет параметры Отказ и Ошибка, а также специальный канал Время, в котором отображается время, установленное в приборе.
