Модули добавляются в протокол TEM. Соответствуют приборам ТЭМ-104 и ТЭМ-106 разработки группы компаний "ТЭМ".
Счетчики имеют одинаковый состав групп, но ТЭМ-104 позволяет подключать меньшее количество датчиков расхода - 4 (против 6 у ТЭМ-106), поэтому он имеет меньшее количество каналов в группах связанных с выводом расхода и энергий.

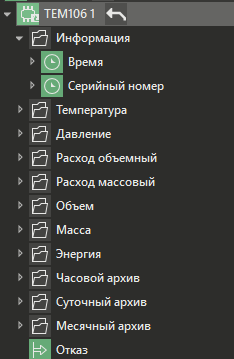

Каналы счетчиков объединены в группы по их назначению.
В таблице описано назначение каналов счетчика:
Название |
Назначение |
Категория Информация |
|
Время |
Выдается время, установленное в приборе |
Серийный номер |
Выдается серийный номер счетчика |
Категория Tемпература |
|
Канал 1...Канал 6 |
Измеренные значения температуры, градусы Цельсия |
Категория Давление |
|
Канал 1...Канал 6 |
Измеренные значения давления, МПа |
Категория Расход объемный |
|
Канал 1...Канал 4 (Канал 6) |
Текущие значения объемного расхода, м3/ч |
Категория Расход массовый |
|
Канал 1...Канал 4 (Канал 6) |
Текущие значения массового расхода, т/ч |
Категория Объем |
|
Канал 1...Канал 4 (Канал 6) |
Накопленные значения объема энергоносителя, м3 |
Категория Масса |
|
Канал 1...Канал 4 (Канал 6) |
Накопленные значения массы энергоносителя, тонны |
Категория Энергия |
|
Канал 1...Канал 4 (Канал 6) |
Накопленные значения энергии, МВт*ч |
Категория Часовой/Суточный/Месячный архив |
|
Объем1-Объем 4 (Объем 6) |
Объем теплоносителя протекшего за интервал времени по каждому каналу, м3. |
Масса 1-Масса 4 (Масса 6) |
Масса теплоносителя протекшего за интервал времени по каждому каналу, тонны. |
Энергия 1 - Энергия 4 (Энергия 6) |
Отпущенная энергия за интервал времени по каждому каналу, МВт*ч. |
Температура 1 - Температура 6 |
Средняя температура теплоносителя за интервал времени по каждому каналу, градус Цельсия. |
Давление 1 - Давление 6 |
Среднее значение давления теплоносителя за интервал времени по каждому каналу, МПа. |
Расход 1- Расход 4 (Расход 6) |
Среднее значения расхода теплоносителя за интервал времени по каждому каналу, т/ч. |
Pointer |
Сервисный канал. Указатель на последнюю считанную запись. Снимать флаг Архивировать у данного канала не рекомендуется, в противном случае архивные значения из счетчика будут считываться постоянно сначала. |
Порядок работы с архивами прибора
Для всех каналов группы Часовой/Суточный/Месячный архив установлен флаг Архивировать.
При старте, исполнительная система начинает считывать архивные записи вглубь на, заданное в настройках устройства, количество записей (настройки Глубина считывания часового, суточного, месячного архива). При этом каждый цикл считывается не большее количество записей, чем задано в поле Количество считываемых записей архива за один цикл. После считывания всех записей исполнительная система считывает только новые записи, проверяя их наличие каждый цикл опроса.
