Modbus TCP – это протокол обмена по MODBUS по сети по протоколу TCP/IP. При обмене узел играет роль ведущего (Master).

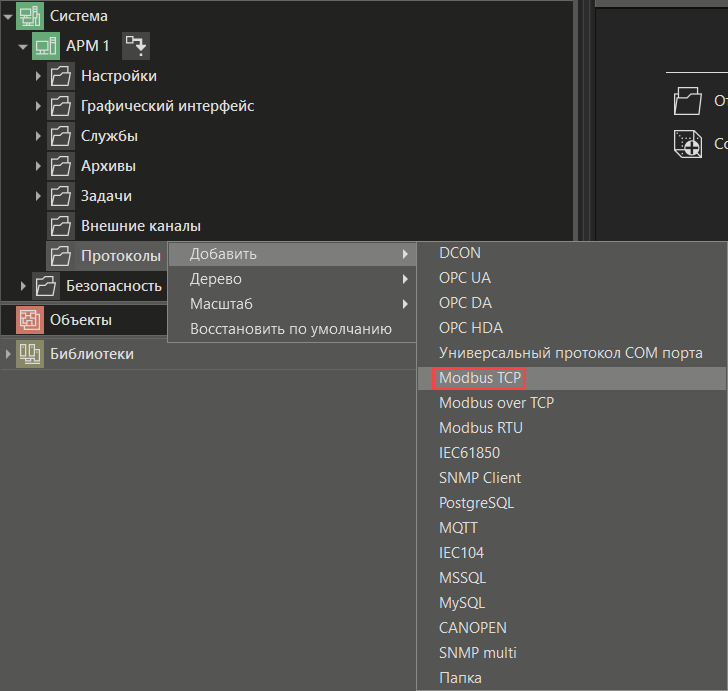

Чтобы добавить возможность опроса устройств по данному протоколу необходимо выбрать соответствующий элемент в контекстном меню узла, или в контекстном меню группы Протоколы, либо через контекстную панель узла:

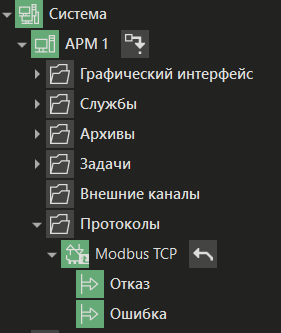

Получим результат в упрощенном дереве:
Протокол имеет параметр Отказ. Значение данного параметра зависит от настройки Формировать отказ при отказе всех модулей. При значении настройки TRUE параметр Отказ примет значение TRUE только тогда, когда откажут все модули. В случае использования резервирования переход на резервный сервер произойдет только после отказа всех модулей.
Далее нужно добавить и настроить модуль ModbusTCP Device, который работает по этому протоколу.
При необходимости, в протоколе могут быть созданы программы, окна и др. элементы. В этом случае у протокола появится группа Ресурсы, такая же как и у элементов объект, тег, канал.
