Приложения > Опция конвертер-конфигуратор MasterDigitalTwin > Разработка проекта с BIM в MS4D > Настройка связей тегов MS4D и изменение модели

После импорта файла IFC настраиваются связи между элементами MasterSCADA 4D и объектами модели BIM.

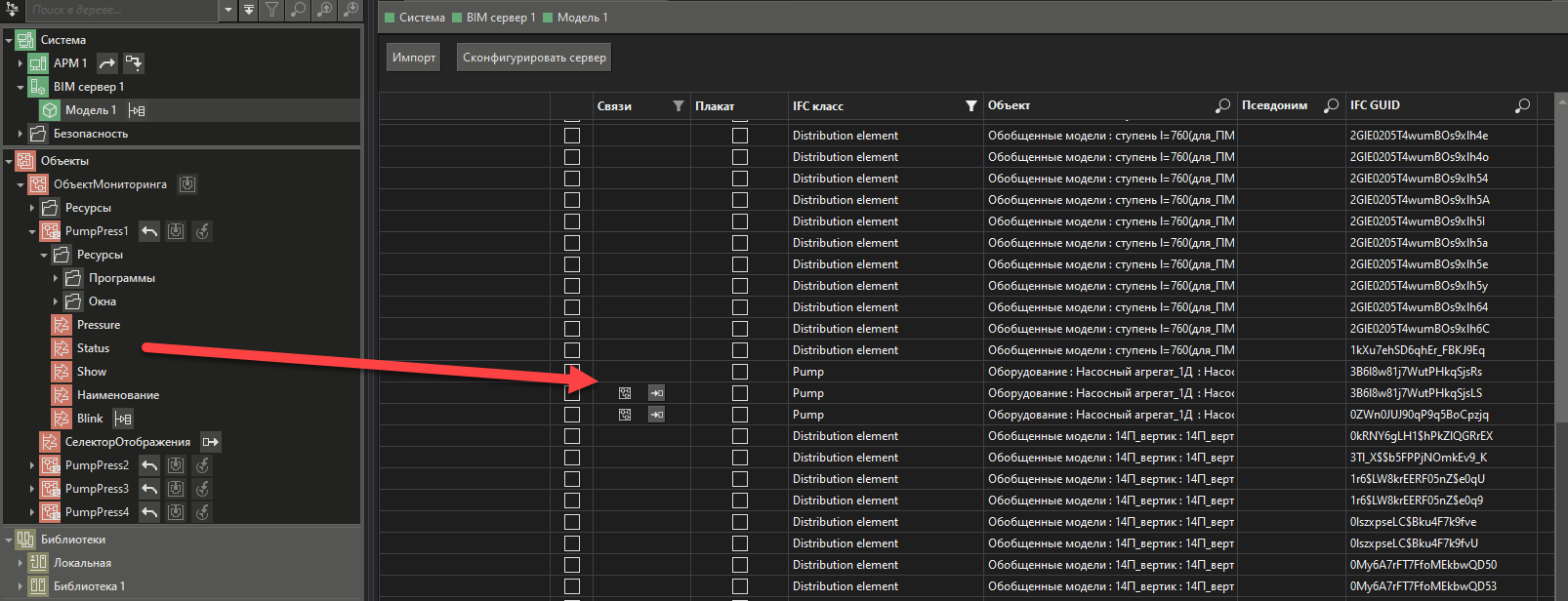

Чтобы организовать связь между элементом и объектом, необходимо в таблице найти контролируемый объект и перетащить на него нужный параметр ЛКМ из дерева объектов проекта MasterSCADA 4D:

nastroyka_svyazey

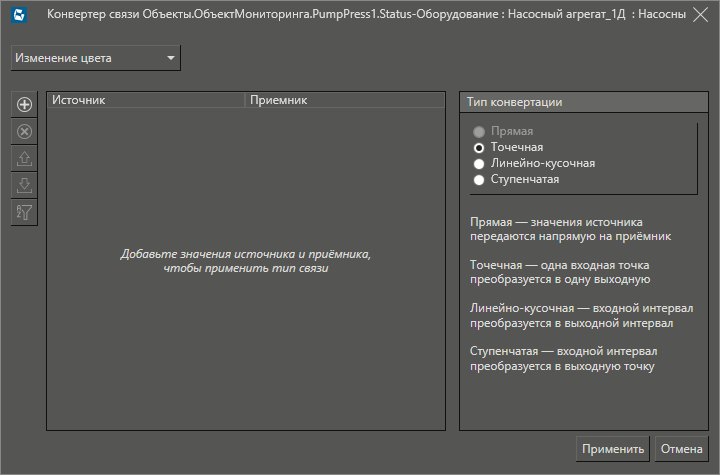

При создании связи откроется окно конвертации значений:

nastroyka_svyazey_2

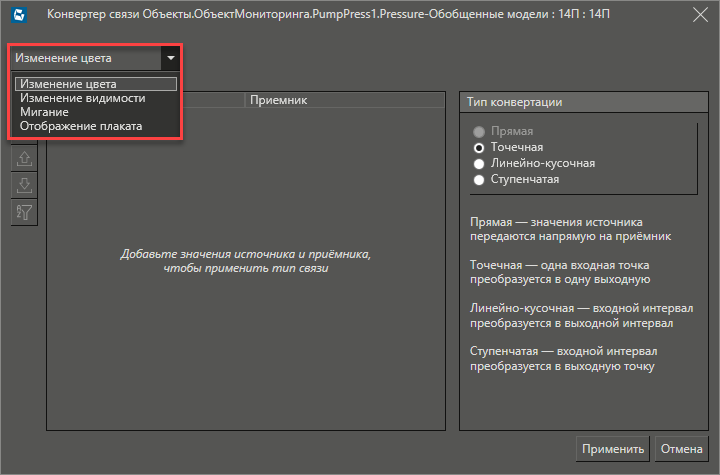

Первым делом, в окне конвертера связей выбирается свойство объекта модели из выпадающего списка в левом верхнем углу:

nastroyka_svyazey_1

Доступны следующие свойства:

●Изменение цвета

●Изменение видимости

●Мигание

●Отображение плаката

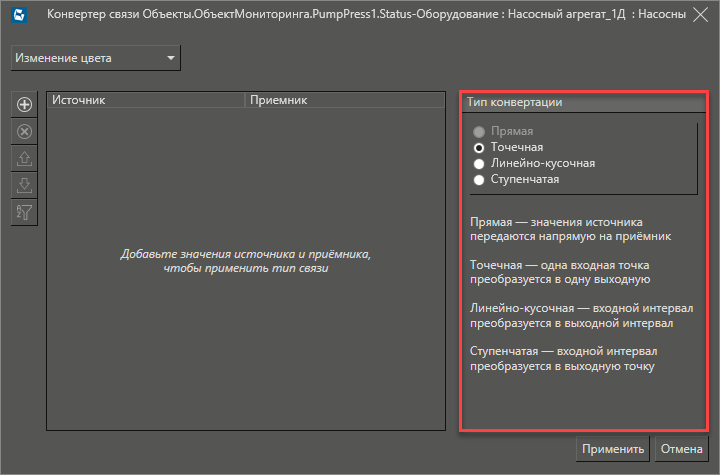

Далее для выбранного свойства выбирается тип конвертации значения. Список типов конвертаций для разных свойств ограничен. Недоступные типы конвертаций отображаются серым цветом и их нельзя выбрать в списке.

nastroyka_svyazey_3

Список доступных типов конвертаций для свойства Изменение цвета в зависимости от типа параметра (источника):

Тип параметра \ конвертация	Прямая	Точечная	Ступенчатая	Линейно-кусочная
Цвет	+
Целый		+	+	+
Вещественный		+	+	+
Логический		+	+
Строковый		+
Дата и Время		+	+
Перечисление	+

Список доступных типов конвертаций для свойства Изменение видимости, Мигание в зависимости от типа параметра:

Тип параметра \ конвертация	Прямая	Точечная	Ступенчатая	Линейно-кусочная
Цвет		+
Целый		+	+
Вещественный		+	+
Логический	+	+
Строковый		+
Дата и Время		+	+
Перечисление	+

Список доступных типов конвертаций для свойства Отображение плаката в зависимости от типа параметра:

Тип параметра \ конвертация	Прямая	Точечная	Ступенчатая	Линейно-кусочная
Целый	+	+	+
Вещественный	+	+	+
Логический	+	+
Строковый	+	+
Дата и Время	+		+
Перечисление	+	+	+

После выбора конвертации настраиваются зависимость между источником и приемником данных стандартным образом. В качестве источника выступает привязываемый параметр проекта, а в качестве приемника - изменение свойства сущности (элемента) BIM модели.

Возможные значения приемника в зависимости от выбранного свойства:

Свойство	Значение приемника
Изменение цвета	Цвет
Изменение видимости	TRUE / FALSE
Мигание	TRUE / FALSE
Отображение плаката	STRING

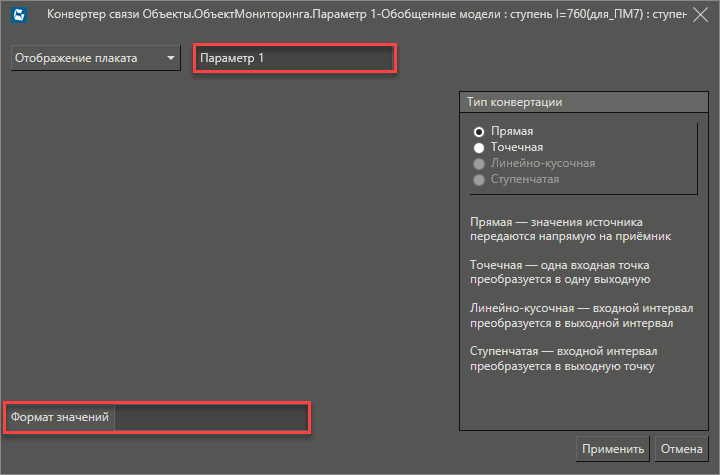

Для свойства Отображение плаката также задаются Формат значений (при прямой конвертации параметра типов STRING и Перечисление) и Псевдоним, которые будут отображаться на плакате:

nastroyka_svyazey_6

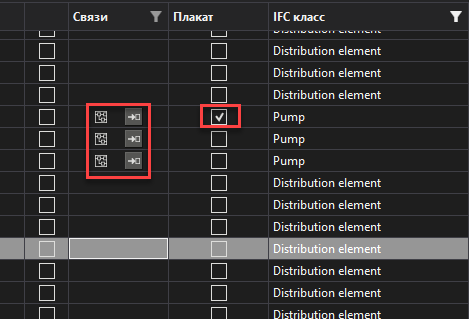

После настройки зависимости и нажатия на кнопку Применить в окне Конвертера связей в окне редактирования моделей в столбце Связи отобразятся две иконки:

- связь с параметрами проекта;

- привязка к объекту.

Если настраивалось свойство Отображение плаката, то в столбце Плакат будет активирован флаг:

nastroyka_svyazey_4

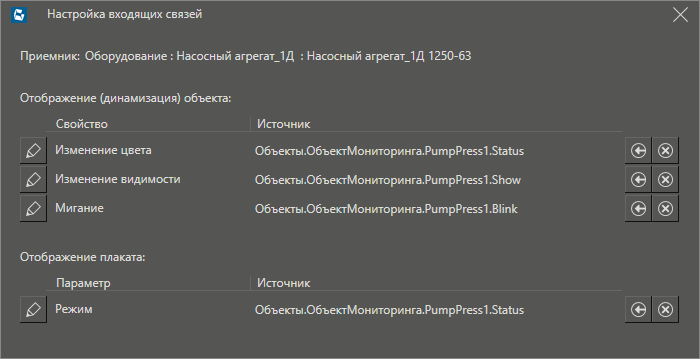

При нажатии на иконку связи с параметрами откроется окно Настройки входящих связей, в котором можно изменить или удалить уже настроенные связи:

nastroyka_svyazey_5

Для каждого объекта модели для свойств Изменение цвета, Изменение видимости, Мигание можно организовать только одну связь с параметром. Если по одному свойству будет установлено несколько связей, в последующем при конфигурировании сервера в окне редактирования модели будет выведена ошибка.
