Для упрощения создания связей между параметрами MasterSCADA 4D и объектами BIM-модели используется объектная привязка.
Привязка между объектами MasterSCADA 4D и BIM-модели устанавливается по умолчанию при связи параметра объекта и элемента BIM-модели и отображается при помощи иконки
в столбце Связи рядом со значком связей. При наведении на иконку открывается подсказка с названием связи:
Важно! Если объект BIM связан с параметрами нескольких объектов MasterSCADA 4D, то связи между объектами не образуются.
Объектная привязка без установления связей

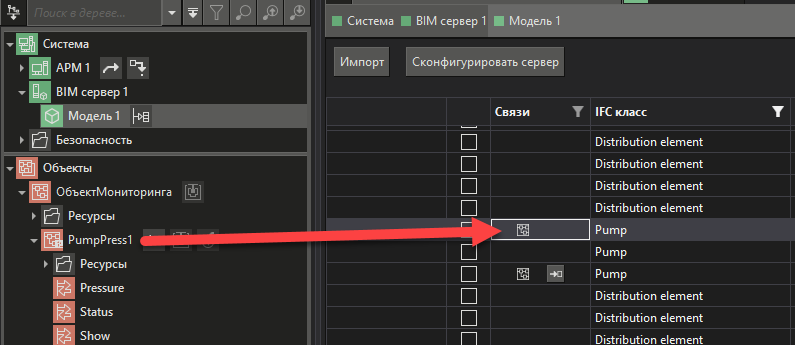

Объектная привязка может создаваться для BIM-объекта без установления связей с параметрами. Для этого нужно перенести объект из дерева на элемент в окне редактирования BIM-модели:
Если к BIM-объекту привязать параметр MasterSCADA 4D, отличающегося от указанного в объектной привязке, то SCADA-объект в объектной привязке обновляется на тот, для которого настраивается связь.

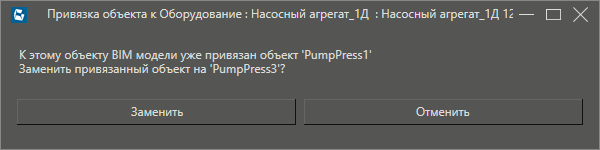

Если объект MasterSCADA 4D связать с элементом BIM-модели, у которого уже есть объектная привязка, но нет связей с параметрами, то выводится окно подтверждения замены привязанного объекта, в котором необходимо заменить привязку или отменить действие:
Если существуют настроенные связи для SCADA-объекта, то заменить этот объект другим или удалить его невозможно - при перетаскивании объекта на элемент BIM-модели действие привязки будет недоступно.
Если создавать связи для параметров вложенных SCADA-объектов, то автоматически создается объектная привязка для первого общего родительского SCADA-объекта.
Для удаления привязки у BIM-объекта без связи с параметрами нужно вызвать контекстное меню в ячейке связи ПКМ и выбрать пункт Отвязать объект:
Распространение связей
Для ускорения процесса создания связей между параметрами MasterSCADA 4D и BIM-модели существует опция Распространения связей.
Важно! Опция Распространения связей не доступна, пока не проставлен хотя бы один чекбокс для BIM-объекта с объектной привязкой.

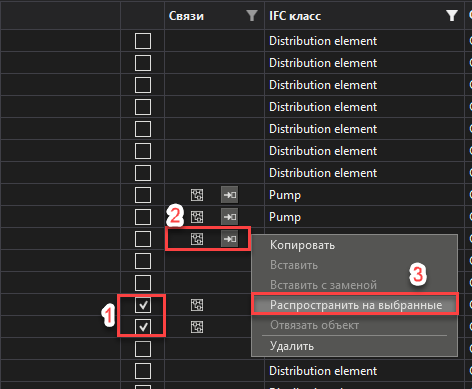

Для распространения связей нужно:
1.Проставить чекбоксы для BIM-объекта с объектной привязкой.
2.Вызвать контекстное меню в ячейке Связи у элемента BIM с уже настроенными связями.
3.Выбрать пункт Распространить на выбранные.
При распространении связей происходит сравнение параметров распространяемого объекта MasterSCADA 4D с параметрами тех объектов MasterSCADA 4D, которые указаны в объектных привязках и отмечены чекбоксами. Связи создаются только для таких параметров, чьи имена и тип данных совпадают с именами и типами данных параметров в распространяемом объекте.

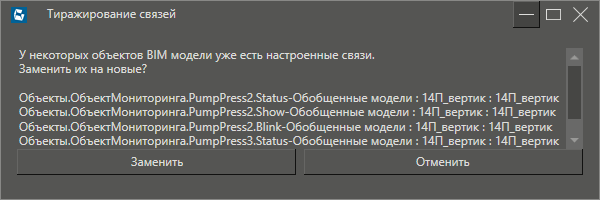

Если чекбокс поставлен для BIM-объекта с уже настроенными связями, то при распространении связей будет выведено окно Тиражирование связей для подтверждения замены имеющихся связей на распространяемые:
