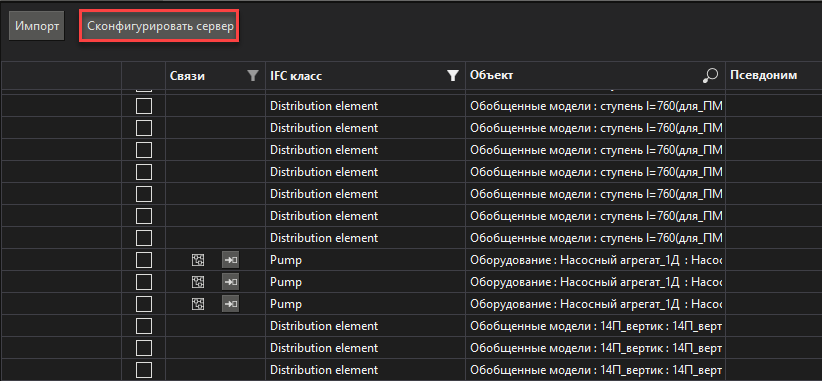

Для сохранения связей между элементами проекта MasterSCADA 4D и объектом BIM модели в окне редактирования модели необходимо нажать на кнопку Сконфигурировать сервер:
После нажатия на данную кнопку запускается проверка корректности связей между параметрами MasterSCADA 4D и объектами (их свойствами) модели.
После окончания проверки формируется окно Конфигурация сервера. Проверка связей с ошибками и предупреждениями обнаруженными в процессе проверки:
Если ошибки привязки параметров и сущностей отсутствуют, то при нажатии на кнопку Сконфигурировать формируется JSON-файл с настройками модели.

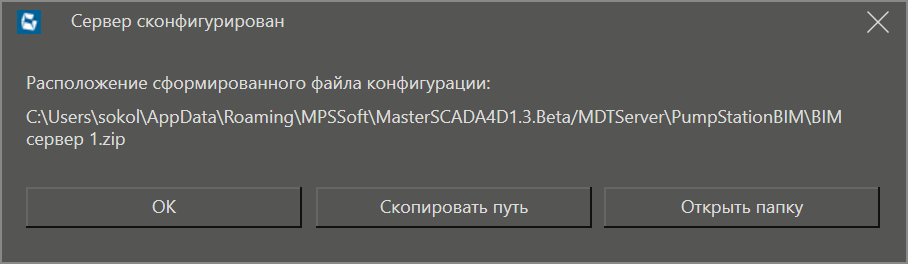

После завершения конфигурации сервера в соответствующем окне будет отображаться пусть к сформированному файлу конфигурации:
По умолчанию файлы проекта сохраняются в виде архива по пути C:\Users\User\AppData\Roaming\MPSSoft\MasterSCADA4D<номер версии>\MDTServer\<наименование проекта>\<наименование BIM модели>.
Архив содержит конвертированные IFC файлы и файлы настроек в формате JSON.
Важно! Если в один BIM сервер добавлено несколько моделей, то для конфигурирования сервера достаточно нажать на кнопку Сконфигурировать сервер в окне редактирования одной из модели. Если в проект добавлено несколько серверов, то каждый сервер необходимо сконфигурировать один раз из любой его модели.
