Настройка таблицы результатов запроса

<< Click to Display Table of Contents >>

Navigation:  Интерфейс редактора проекта > Панель инструментов > Табличное представление проекта >  Работа с результатами запросов >

Настройка таблицы результатов запроса

Таблица с результатами запросов по умолчанию имеет 4 столбца, в которых  отображаются свойства, общие для всех элементов проекта:

•ID-элемента

•Имя

•Полное имя

•Классификация

Эти столбцы нельзя удалить.

Добавление столбцов

Чтобы добавить столбец нужно нажать на кнопку rabota_s rez_zaprosov_7

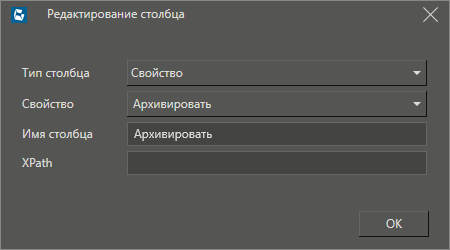

Появится диалоговое окно:

nastr_tablicy_zaprosov

Название

Описание

Тип столбца

Позволяет выбрать, какого типа информация будет отображаться в новом столбце. В зависимости от выбранного типа будет зависеть имя следующего поля. Возможные варианты:

•Свойство

•Отношение

Свойство/Отношение

Имя данного поля зависит от выбранного типа столбца.

Свойство - вывод выпадающего списка зависят от того, задан ли путь в поле XPath:

•Если путь задан, то в выпадающем списке будут доступны свойства всех элементов;

•Если путь не задан, то в выпадающем списке будут отображаться свойства, которые характерны для выбранного Типа элемента в основных параметрах запроса. Так например для элементов Окно и Параметр список свойств будет отличаться.

Отношение - в выпадающем списке отображаются те значения, которые могут указываться в категории свойств элементов Отношения.

Имя столбца

Задается имя столбца, которое будет отображаться в таблице. По умолчанию формируется: XPath выражение/свойство (отношение).

XPath

Задается путь XPAth к элементу в формате порядка переходов по элементам полного дерева, разделяемые знаком слэш /.

После нажатия на кнопку ОК столбец будет сформирован правее от уже существующих столбцов.  Перезапускать формирование запроса не требуется.

Отредактировать добавленный столбец можно нажав на кнопку rabota_s rez_zaprosov_17 в его заголовке. Откроется диалоговое окно как и при его создании.

Закрепление столбцов

Можно закрепить первые левые столбцы таблицы при помощи кнопки rabota_s rez_zaprosov_8 панели инструментов. Если кнопка отжата, то столбцы не закреплены, рядом появляется поле, где можно указать, то количество столбцов, которое нужно закрепить:

nastr_tablicy_zaprosov_1

Если кнопка нажата, то поле ввода пропадает и столбцы закрепляются. Если вся таблица не помещается  в рабочей области, то появится линейка прокрутки, можно будет изменить видимую область, но первые закрепленные столбцы смещаться не будут.

Порядок отображения столбцов

Порядок отображения столбцов таблицы запросов можно изменить. Для этого нужно захватить заголовок столбца левой кнопкой мыши и переместить в нужно место таблицы.

Закрепленные столбцы могут изменить свое место, но только среди закрепленных столбцов. Незакрепленные столбцы могут изменить свое место, но только среди незакрепленных столбцов.  Чтобы переместить столбец в закрепленную область нужно сначала отменить закрепление (см. выше) переместить столбец, а затем закрепить столбцы заново.

Удаление столбцов

Удалить столбец, который был добавлен пользователем можно при помощи кнопки rabota_s rez_zaprosov_18, которая находится в заголовке столбца. После нажатия появится диалоговое окно. Если нажать в нем кнопку Да, то столбец будет удален.

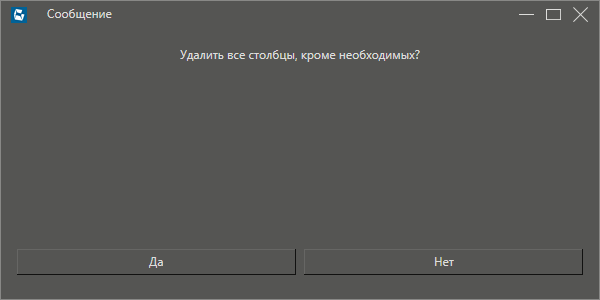

Удалить все добавленные пользователем столбцы таблицы можно при помощи кнопки rabota_s rez_zaprosov_9 панели инструментов. Появится диалоговое окно:

nastr_tablicy_zaprosov_2

Все столбцы пользователя будут удалены после нажатия на кнопку Да.
