SCADA-система MasterSCADA 4D включает в себя следующие части:
•инструментальная система/среда разработки;
•исполнительная система, состоящая из набора модулей;
•клиент визуализации.
В инструментальной системе создается проект, который впоследствии запускается в реальном времени под управлением исполнительных модулей, доступ к графической части осуществляется при помощи клиента визуализации.
Инструментальная система
Инструментальная среда является приложением для Windows.

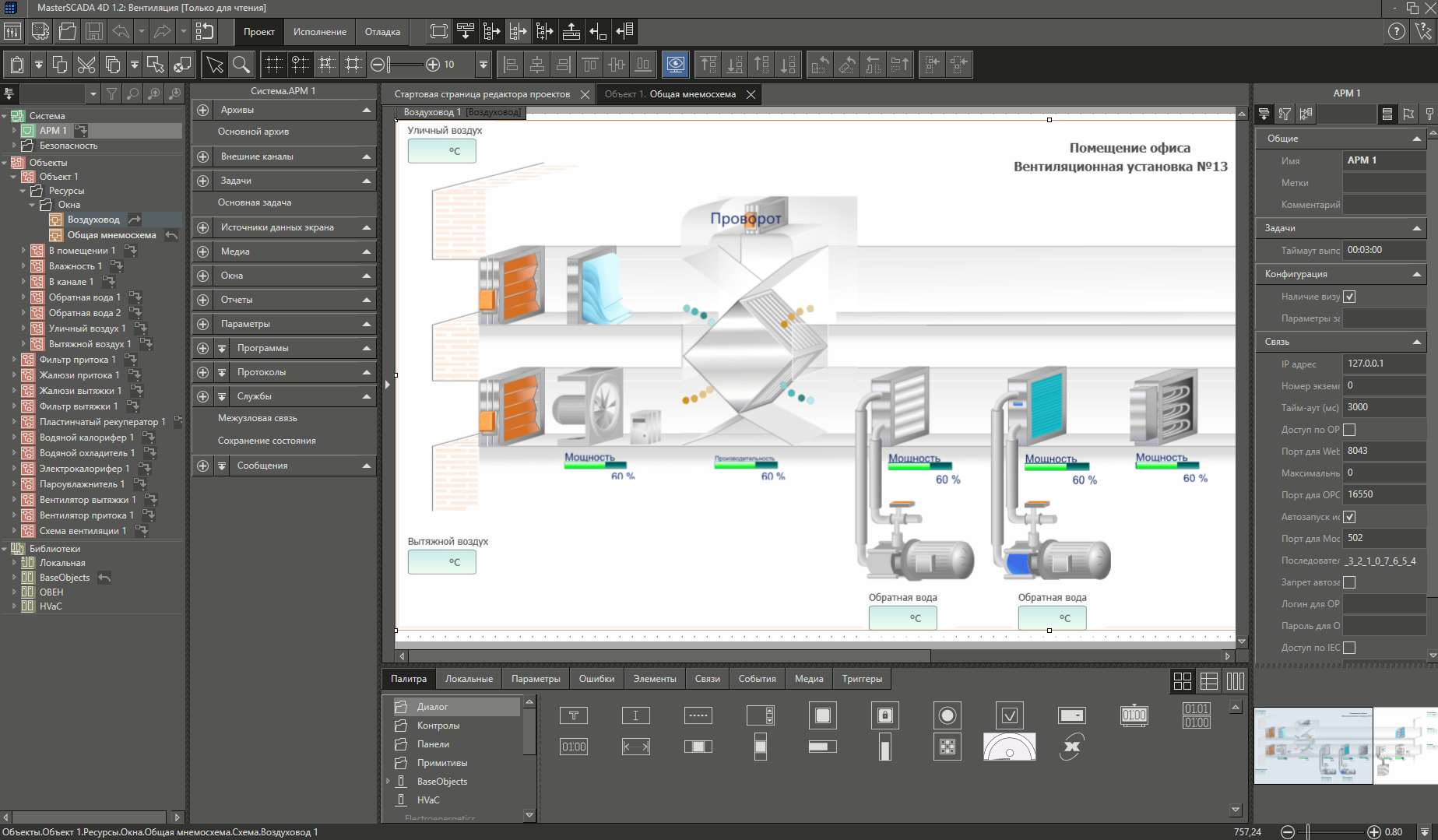

Общий вид инструментальной системы:
Проект создается в рамках единой инструментальной системы. Никаких других инструментов или редакторов не требуется. Данные, введенные в системе один раз, становятся доступны для любого элемента проекта.
Работать в инструментальной среде легко и удобно: основным инструментом для создания элементов проекта является контекстное меню, а для настройки связей между элементами — механизм drag-and-drop. Среда имеет большой набор инструментов для тиражирования готовых решений, автоматизации рутинных операций, а также для online- и offline-отладки.
Исполнительная система
В исполнительной системе происходит исполнение созданного проекта.
В рамках одного проекта MasterSCADA 4D позволяет программировать:
•программируемые логические контроллеры (ПЛК);
•локальные панели управления (HMI-панели);
•рабочие места операторов (АРМ);
•архивные и технологические серверы;
•облачные сервисы.
Для этих элементов систем управления в MasterSCADA 4D имеются специализированные исполнительные системы (runtime). Они инсталлируются на данные устройства, и по команде инструментальной системы загружают и запускают на исполнение предназначенные для них части проекта.
Важно! Запуск проекта под управлением исполнительной системы может быть совершен автоматически и без использования инструментальной системы при старте данного устройства.
Надо отметить, что в MasterSCADA 4D имеются исполнительные системы для различных операционных систем, таких как Windows, Linux, QNX, Эльбрус. В зависимости от количества получаемых и передаваемых данных, от функций, заложенных в проект, выбирается коммерческая версия среды разработки. Подробнее смотрите в разделе - Выбор опций среды исполнения
Клиент визуализации
Для представления графической информации в MasterSCADA 4D используется стандарт HTML5. Для его реализации в состав серверной части большинства исполнительных модулей входит WEB-сервер. Он формирует страницы формата HTML5, которые отображаются в клиенте визуализации MasterSCADA 4D.
Следует отметить, что стандарт HTML5 поддерживается всеми современными браузерами, в том числе и нашего производства. Это сильно расширяет доступность отображения графической информации в MasterSCADA 4D, т.к. в качестве клиента визуализации можно использовать любое устройство, имеющее в своем составе современный браузер. Это могут быть не только компьютеры, но и операторские панели, смартфоны, планшеты. С любого такого устройства можно подключиться к серверу MasterSCADA 4D и получать доступ к той же информации, которая предоставлена оператору на локальном АРМ. Естественно, это возможно только если был открыт доступ к данной информации или управлению.
