Среда разработки позволяет разработать любой проект любой сложности, а демоверсия среды исполнения дает возможность отладить все функции разработанного проекта.
После того как проект разработан и отлажен, возникает вопрос о том, как выбрать коммерческую версию среды исполнения: какие протоколы уже входят в базовый комплект, а какие необходимо включить в счет поставки дополнительно, какое количество точек будет задействовано в проекте, какие дополнительные опции необходимы.
Для каждого узла, добавленного в проект, должна быть приобретена своя исполнительная система.
Получение списка опций в среде разработки
1.Подключить среду разработки к работающей среде исполнения, например, к демоверсии, входящей в состав среды разработки.
2.Дважды нажать левой кнопкой мыши на узел, для которого необходимо получить список опций, при этом в панели вкладок откроется панель управления узлом.

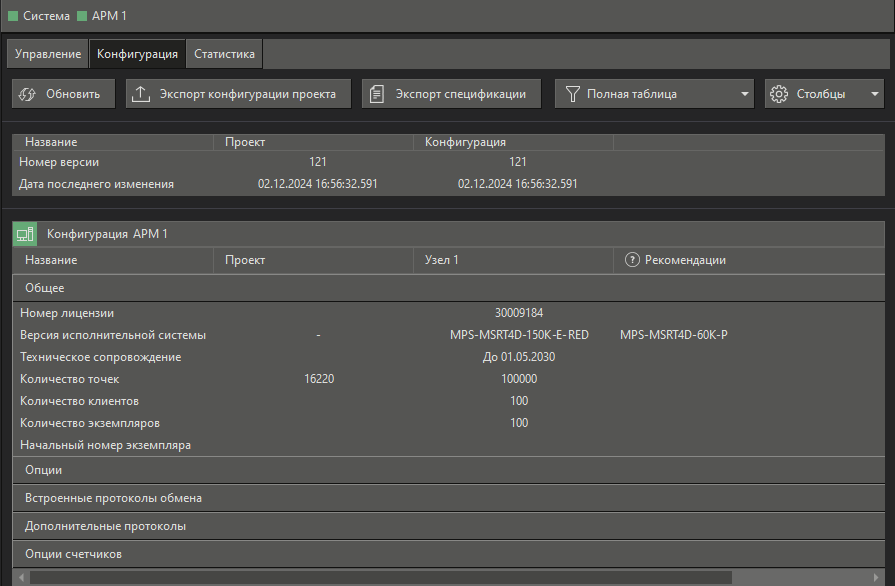

3.Перейти на вкладку Конфигурация. При подключении к среде разработки в нижней таблице будет отображаться информации о типе лицензии RT, Количество точек ввода-вывода (архивируемых, связанных, или добавленных в программу каналов), клиентов, экземпляров, протоколов обмена, опций и счётчиков, используемых в проекте и доступных в соответствии с лицензией.
В столбце Проект отображаются параметры, задействованные в проекте. В столбце Узел - доступные параметры, комплектация (RT32, Lite, Standard, PRO, Enterprise) RT. В столбце Рекомендации будет отображаться подсказка: какая лицензия (опции) необходима для работы разработанного проекта. Полный список всех доступных лицензий и опций смотрите на сайте MasterSCADA 4D.
Опции счетчиков
Счетчики в таблице конфигурации разделены на две группы: Счетчики электроэнергии и Счетчики тепла и энергии.
При подключении среды разработки к среде исполнения в столбце Узел выводится общее количество доступных счетчиков группы и отдельного счетчика.
Если опций для счетчика не приобретено, то доступное количество равно 1.
Количество счётчиков в проекте сравнивается с ограничениями в ключе по порядку расположения счетчиков. Если количество конкретного счётчика в проекте превышает ограничение на него в ключе, недостающее берётся из доступного количества по группе счётчиков. Остаток на группу распределяется на следующие счётчики.

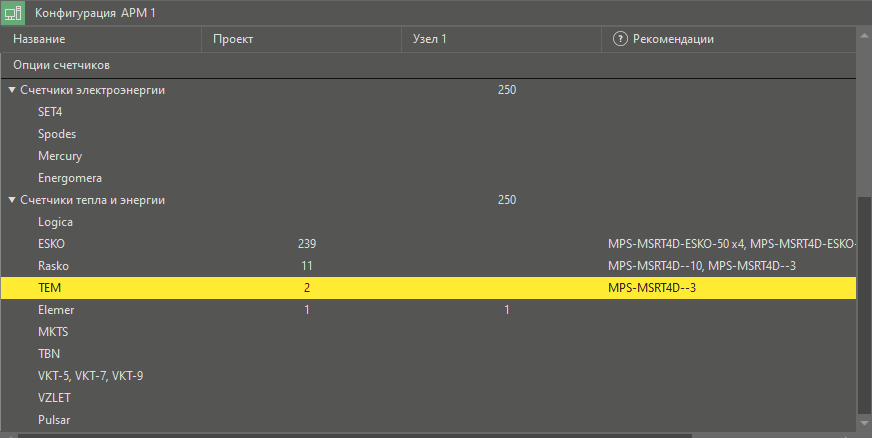

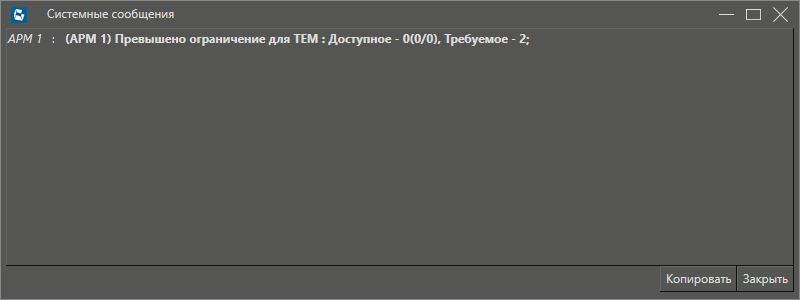

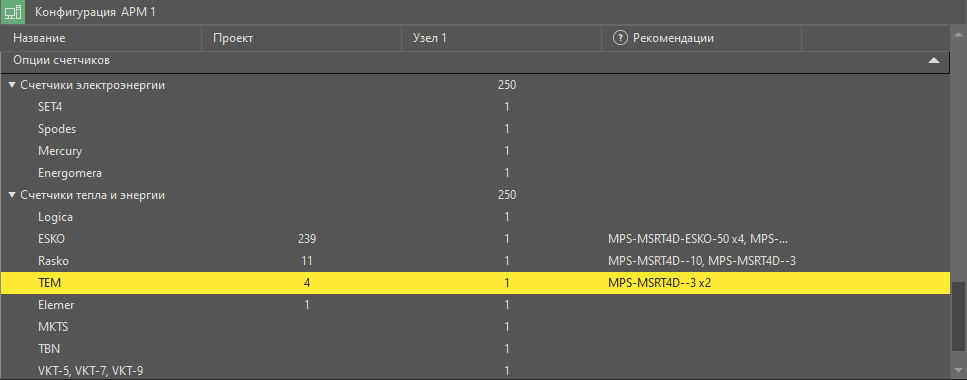

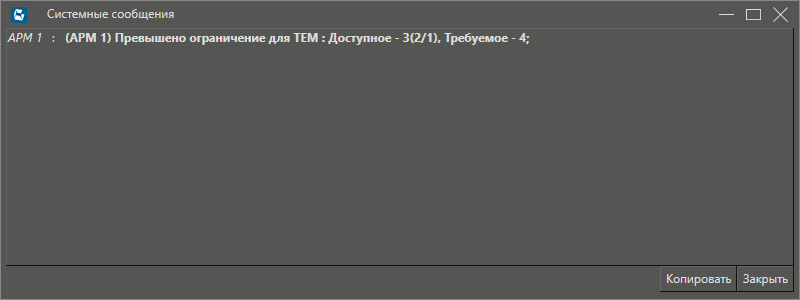

Если ограничения в ключе не хватает, чтобы перекрыть требования проекта, то в таблице лицензирования строки счётчиков, для которых превышено ограничение, выделяются желтым цветом. При этом загрузки проекта в среду исполнения не происходит, и в окне системных сообщений выдается соответствующее сообщение:
Рекомендуемая версия исполнительной системы может уже содержать в себе определенное количество счетчиков. Если количество счетчиков в лицензии, покрывает количество добавленных в проект, то дополнительные рекомендации с опциями счетчиков отображаться не будут.

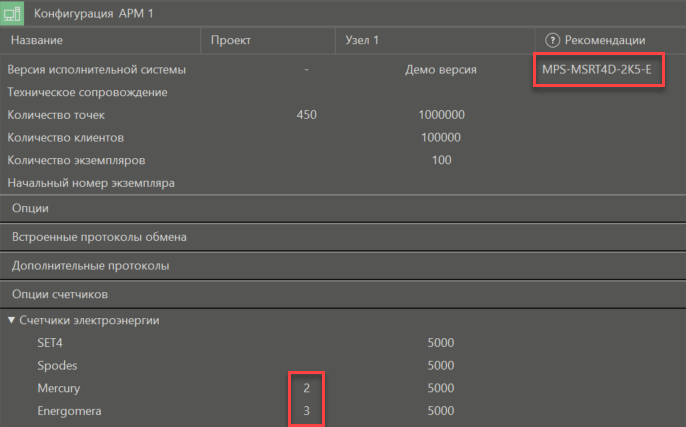

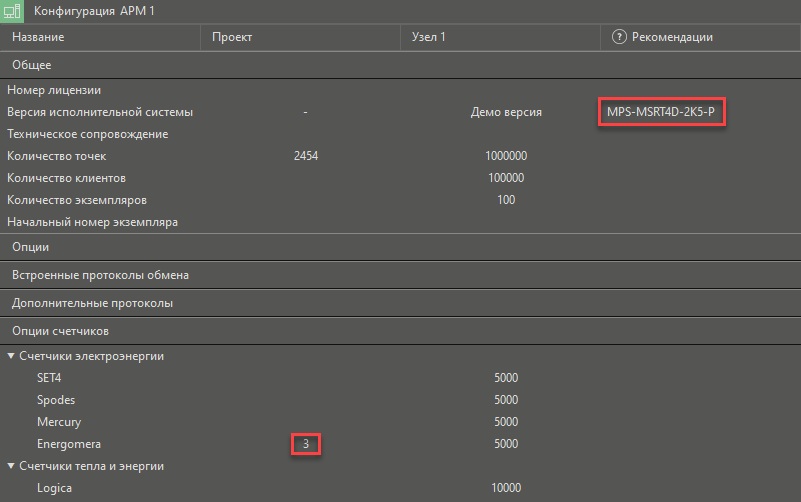

Например, лицензии MPS-MSRT4D-2K5-ENT содержит 20 счетчиков электроэнергии, если в проекте есть два прибора Mercury и три прибора Energomerа, то они будут включены в рекомендуемую лицензию. В этом случае рекомендации с опциями счетчиков будут отсутствовать:
Получение списка опций в MasterSCADA 4D Monitor
1.Открыть сервис MasterSCADA 4D Monitor.
2.Выделите процесс mplc - откроется дополнительная информация.

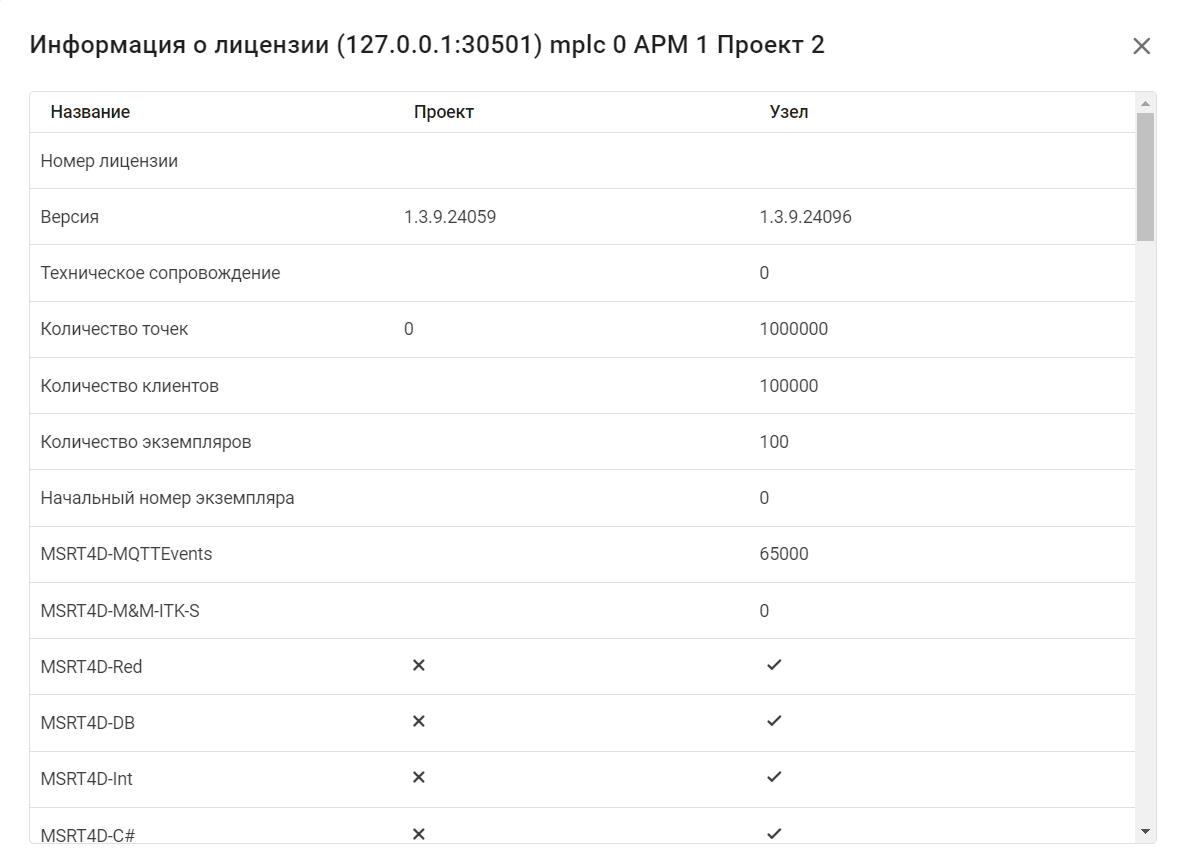

3.Нажмите кнопку Инфо о проекте и опциях - откроется окно, в котором отображаются опции, необходимые для корректной работы проекта - столбец Проект, и опции доступные в данной исполнительной системе - столбец Узел.
Какие точки учитываются при подсчете
Точка - это задействованный канал, какого-либо протокола, а также все каналы группы Внешние каналы. Задействованным каналом считается тот, который имеет связи или архивируются.
Если протокол лицензируется по количеству точек, то они считаются по такому же правилу.
Если среда разработки не подключена к среде исполнения, то достоверно определить количество задействованных каналов невозможно, поэтому подсчет точек следует производить только при установленной связи со средой исполнения.
Важно! В случае возникновения сложностей с выбором версии среды исполнения, пришлите информацию о необходимых опциях и количестве точек, полученную в среде разработки или в MasterSCADA 4D Monitor, по адресу sales@masterscada.ru
