Вкладка панели узла Конфигурация служит для подготовки проекта для загрузки в среду исполнения, расположенную на другом устройстве, а также для выбора опций, встроенных протоколов обмена, дополнительных протоколов и опций счётчиков, необходимых для корректной работы проекта.

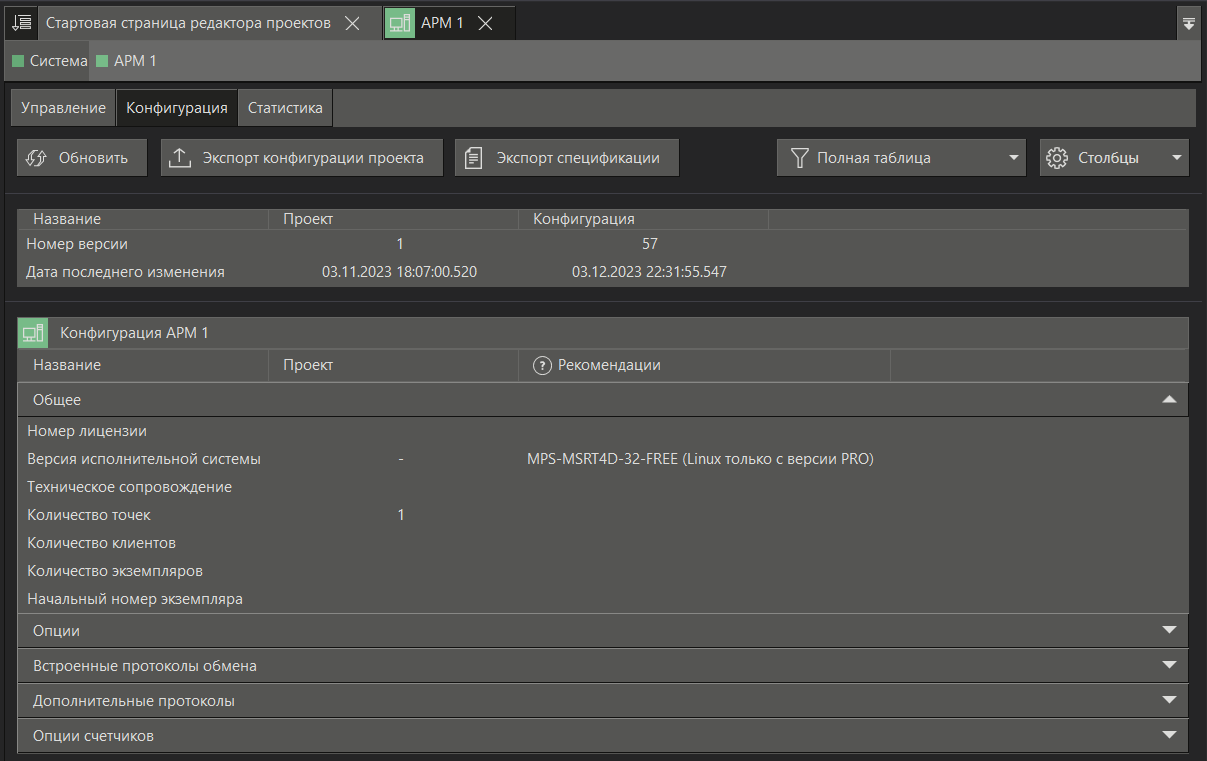

Вид вкладки:
Описание:
Элемент |
Назначение |
Обновить |
Кнопка позволяет создать либо обновить конфигурацию проекта при изменении в нём. |
Экспорт конфигурации (проекта) |
Кнопка позволяет сохранить ранее созданную конфигурацию (т.е. проект, скомпилированный для работы в среде исполнения) в произвольном месте на компьютере. После нажатия на кнопку откроется диалоговое окно Windows, предлагающее выбрать папку для сохранения архива проекта, предназначенного для работы в среде исполнения выбранного узла:
После нажатия на кнопку Сохранить, создастся архив со следующим именем по умолчанию: [название проекта]_[имя узла]_[дата и время экспорта]. |
Экспорт спецификации |

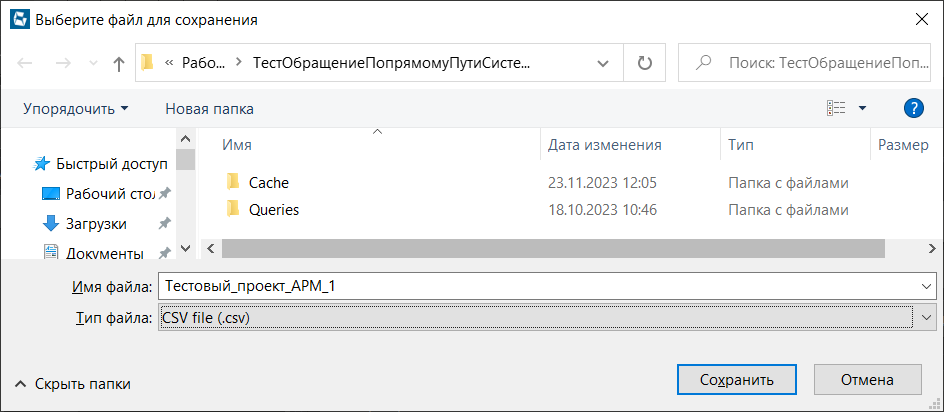

Кнопка позволяет сохранить текущую таблицу с активными фильтрами в формате CSV.
|
Полная таблица |
Выпадающий список, отвечающий за фильтрацию таблицы конфигурации. Есть три режима фильтрации: •Полная таблица - отображается полный состав таблицы (по умолчанию). •Состав проекта - отображаются элементы, которые содержаться в текущем проекте. •Недоступно в лицензии - отображаются элементы, которые не совпадают с лицензией. |
Столбцы |
Выпадающий список, отвечающий за настройку столбцов. |

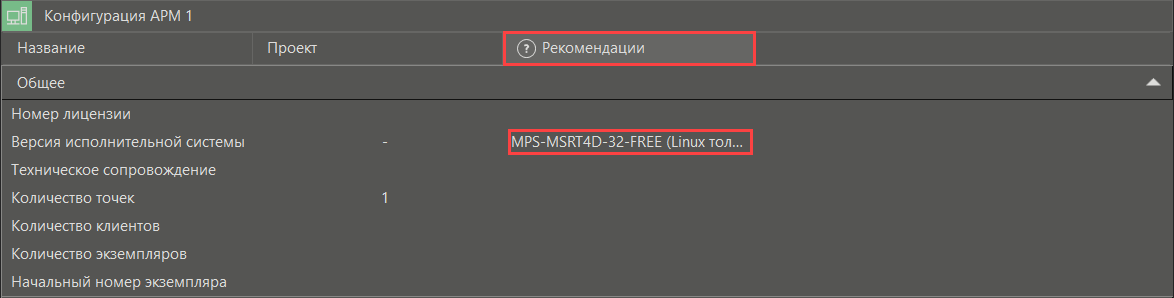

Рекомендации |
Столбец отображающий рекомендацию лицензии относительно столбца проекта.
При наведении на иконку вопроса в заголовке всплывает подсказка:
Полный список всех доступных опций смотрите на сайте MasterSCADA 4D. |
Проект |
Столбец отображающий список задействованных элементов в проекте. |
Важно! Информация об опциях и загруженном проекте в среду исполнения доступна только при подключении среды разработки к среде исполнения.
