Название

Описание

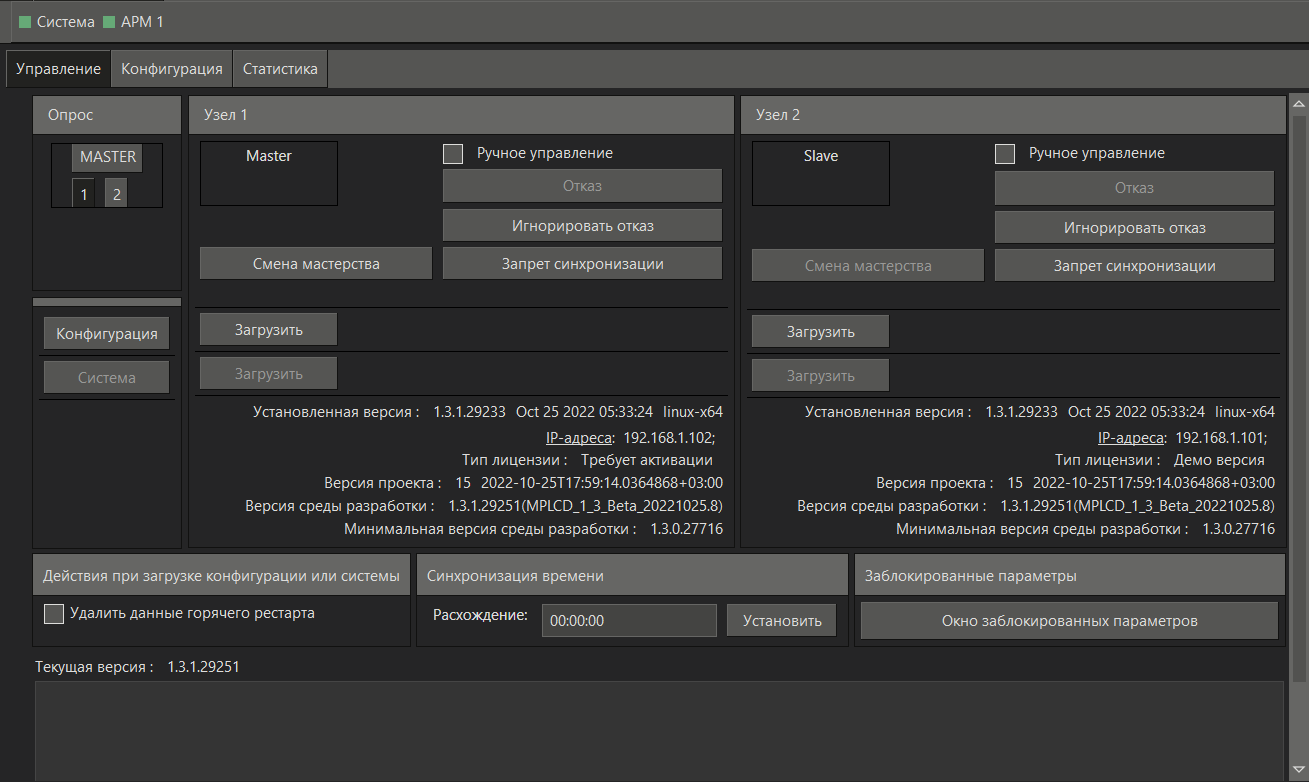

Группа Опрос

Определяет, какой из двух резервируемых узлов опрашивается средой разработки, значения которого отображаются в интерфейсе среды разработки.

Кнопка Конфигурация

После нажатия кнопки происходит последовательная загрузка конфигурации проекта в оба узла по очереди. Сначала обновится тот узел, который работает в режиме Резервный, затем в течение 100 мс. резервный узел переключится в режим основного, и произойдет обновление другого узла. При подключении среды разработки к узлу, проверяется конфигурация, загруженная в узел. Если конфигурация в среде разработки отличается от конфигурации, загруженной в узел, то в группе этого узла справа от кнопки появится текст "Несоответствие".Если конфигурация в среде разработки отличается от конфигурации, загруженной в узел, то в группе этого узла справа от кнопки появится текст "Несоответствие"

Кнопка Система

После нажатия на кнопку происходит последовательная загрузка исполнительной системы в оба узла по очереди. Сначала обновится тот узел, который работает в режиме Резервный, затем произойдет переключение на него и обновится другой узел. При подключении  среды разработки к узлу проверяется версия ПО, загруженная в узел. Если версия среды разработки отличается от версии исполнительной системы, загруженной в узел, то в группе этого узла справа от кнопки появится текст "Несоответствие".

Группа Узел 1 (Узел 2)

В группе отображается информация о состоянии узла, а также предоставляется возможность управления им. Если установить флаг Ручное, то нажатием/отжатием кнопки Отказ можно изменить статус программного отказа контроллера. В случае программного или аппаратного отказа контроллера появляется надпись "Отказ". После нажатия на кнопку Игнорировать отказ узел может остаться в режиме основного.

Кнопка Запрет синхронизации отключает синхронизацию данных между основным и резервным узлами. Рисунок слева обозначает, в каком режиме находится данный узел: если узел основной, то  его изображение подсвечивается и находится на переднем плане; если резервный, то  остается темным на заднем плане. . Зеленая подсветка означает, что с узлом установлено соединение. Красная подсветка означает, что соединение с узлом отсутствует.

Кнопки Загрузить, находящиеся напротив кнопок Конфигурация и Система, позволяют загрузить проект (конфигурацию) в узел и исполнительную систему соответственно. Загрузка произойдет только в текущий узел. Кнопки Откат загружают предыдущую версию проекта и ПО.

Кнопка Смена мастерства  - позволяет инициировать процесс смены узла, который работает в режиме основного (Master). Активна только у узла в режиме MASTER. По нажатию он переходит в режим SLAVE (резервный), при этом в течение 20мс другой узел должен стать MASTER (основным)

Также отображается информация об установленной версии исполнительной системы, а также указываются IP-адреса устройств, на которых установлена исполнительная система. Если задано несколько адресов, они все будут перечислены, но активный IP-адрес будет выделен более ярко.

Кроме того указывается номер версии исполнительной системы, установленной в узле, тип лицензии, версия проекта, а также версия среды разработки, с которой осуществлялась загрузка. В зависимости от типа лицензии в окне будут разные надписи, так например, на устройстве с неактивированной исполнительной системой будет Требует активации, с активированной системой - Лицензия. Также может быть Демоверсия.

Поле Минимальная версия среды разработки отображает минимально допустимую версию среды разработки, для которой доступна загрузка конфигурации в узел. Если конфигурация слишком устарела, то при подключении среды разработки отобразится ошибка - Неподдерживаемый формат конфигурации.

Важно! Для того чтобы среда разработки и среда исполнения были совместимы, первые 3 числа версии должны совпадать.

Поле Синхронизация времени

Выдается отклонение системного времени узла, находящегося в режиме основного от системного времени компьютера, на котором  установлена среда разработки . По нажатию кнопки Установить происходит принудительная синхронизация системного времени узла с системным временем компьютера.

Поле Заблокированные параметры

Кнопка Окно заблокированных сообщений открывает, окно, в котором показываются заблокированные в среде разработки параметры.

Поле Действия при загрузке конфигурации или системы

При установленном флаге Удалить данные горячего рестарта работа узла после загрузки новой конфигурации или обновления ПО начнется с начальных значений, заданных разработчиком проекта.

Нижняя часть панели управления

Если загрузка невозможна из-за отсутствия каких-либо модулей, не включенных в состав исполнительной системы, в данном поле появится соответствующее сообщение.
