MasterSCADA 4D поддерживает стандарт OPC HDA. Данный протокол описывает получение архивных данных.
Это платформозависимый стандарт, который работает только на ОС Windows. Поэтому, если исполнительная система установлена на какой-либо другой ОС, то с ОРС HDA серверами она работать не сможет, даже если ОРС-сервер установить на другой компьютер.

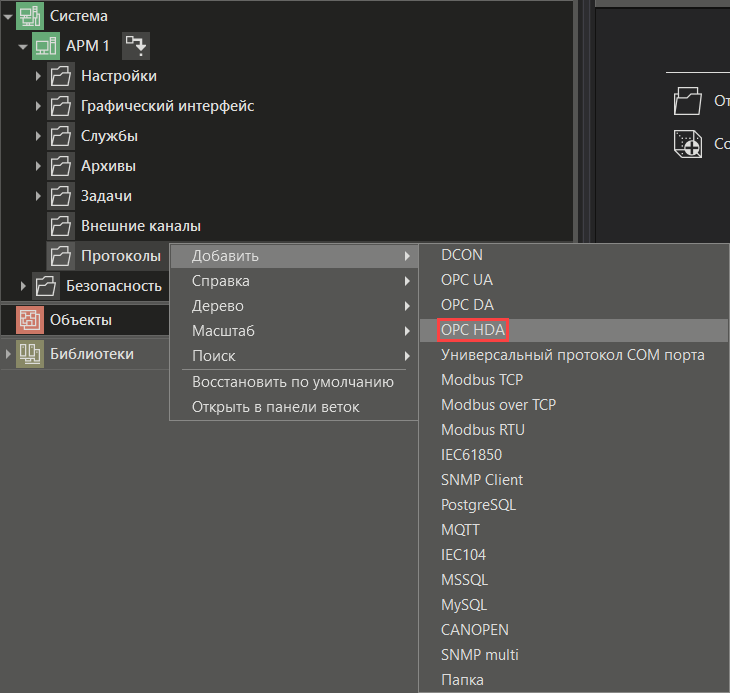

Для того чтобы MasterSCADA 4D выступала в роли клиента, необходимо в группу узла Протоколы добавить соответствующий протокол:
Получим результат в упрощенном дереве:
Затем необходимо выполнить подключение к ОРС DA серверу для добавления каналов.

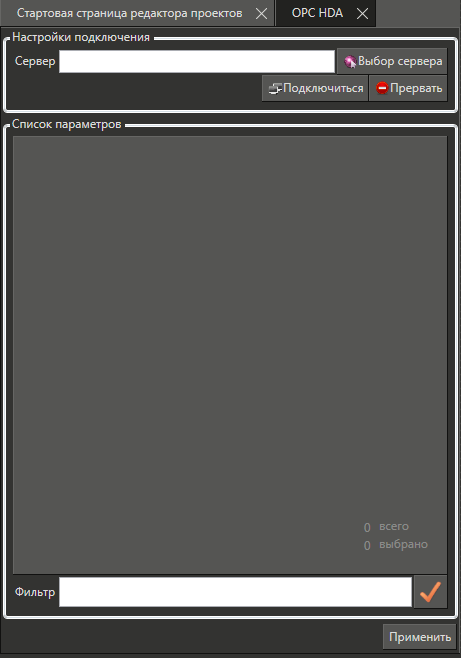

Для этого следует дважды нажать левую кнопку мыши на элементе в дереве. Откроется вкладка, в которой можно выполнить подключение к OPC DA серверу.
Для подключения требуется нажать кнопку Выбор сервера, при этом в диалоговом окне отобразятся доступные ОРС HDA сервера.
Важно! Поиск удаленных ОРС-серверов не поддерживается. Нужно установить ОРС-сервер локально, добавить его, а затем, если необходимо работать с ним удаленно, задать нужные настройки в панели свойств ОРС-сервера.
Затем следует нажать кнопку Подключиться.
Если поиск и подключение к серверу будет удачным, то в группе список параметров отобразится дерево параметров ОРС DA сервера, в котором нужно выбрать те элементы, с которыми необходимо работать в проекте MasterSCADA 4D. Далее необходимо нажать кнопку Применить. После этого в дерево системы добавятся каналы предопределенных типов.
После этого необходимо настроить панель свойств OPC HDA сервера.
Следует учитывать, что при подгрузке архивов дополнительно применяется шаблон архивирования, если задан (или настройки архива данных).
Если подключение к OPC-серверу происходит по RDP, то рекомендуем подключаться к серверу по протоколу OPC UA.
