Название

Рекомендации

Категория Общие

Как правило, для данного элемента не настраивается. Подробное описание данной категории приведено в соответствующем разделе

Категория Задача

Задается период, с которым MasterSCADA 4D подписывается получать измененные значения из сервера. Определяется способ работы протокола при резервировании узла. Подробное описание категории приведено в разделе, описывающем настройку категории Задачи у протоколов

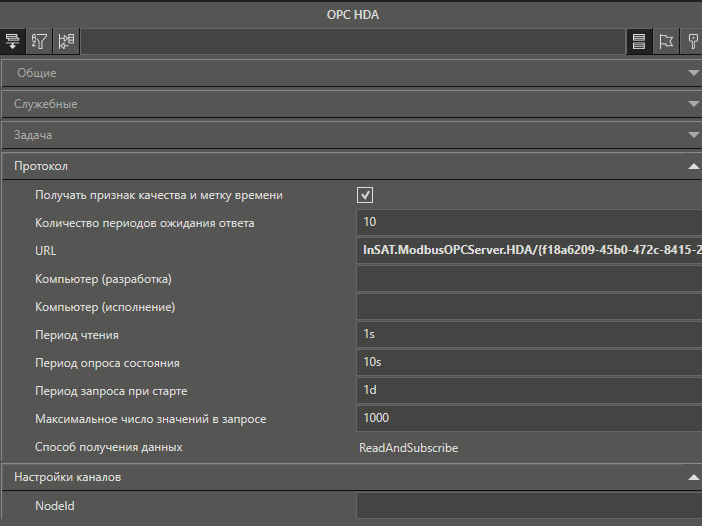

Получать признак качества и метку времени

Определяет тип данных для каналов:SYSTEM_*_PARAM (включает метку и качество), или атомарные. Если параметр атомарного типа архивируется, то в режиме чтения архивов из OPC HDA сервера в архив будут записываться метки времени и признаки качества, получаемые от сервера, но текущие значения метки времени и признака качества будут недоступны

Количество периодов ожидания ответов

Если за указанное количество периодов подряд сервер не пришлет ответ, то MasterSCADA 4D  отключится от сервера, а значение параметра Отказ протокола примет значение TRUE. Затем произойдет попытка подключиться к серверу заново.

URL

Задается ProgID и GUID. Поле заполняется автоматически после того, как сервер будет выбран в диалоге Выбор сервера. Если поле заполнять вручную, то достачно ввести только ProgID. ProgID и GUID указывается в документации на ОРС-сервер.

Компьютер (разработка)

Заполняется в случае, если  для получения списка каналов необходимо подключаться к серверу, установленному на другом компьютере. Можно задать IP-адрес копьютера или DNS-имя.

Компьютер (исполнение)

Заполняется, если  в режиме исполнения необходимо получать данные от ОРС-сервера, установленного на другом компьютере. Можно задать IP-адрес копьютера или DNS-имя.

Период чтения

Период, с которым OPC клиент обращается к OPC серверу для получения архивных данных в режиме работы Чтение.  Тип значения свойства  - Time.

Период опроса состояния

С заданным периодом MasterSCADA 4D контролирует состояние подключения к серверу.  Тип значения свойства - Time.

Период запроса при старте

Если MasterSCADA 4D подключается  к ОРС-серверу впервые, то она попытается считать архивные данные за указанное количество дней. Если в архиве уже есть записи по архивируемым параметрам, то данные будут получены с момента последней записи в архиве по текущий момент. Т.е. при повторных подключениях эта настройка не учитывается.  Тип значения свойства - Time.

Максимальное число значений в запросе

Количество запрашиваемых OPC-клиентом архивных записей за один цикл опроса в режиме работы Подписка.

Способ получения данных

ОРС НDA клиент может работать в трех режимах:

Подписка (Subscribe) - клиент при старте подписывается получать новые значения, желаемый период получения данных указывается в поле Период категории Задача.

Чтение и подписка (ReadAndSubscribe) - клиент при старте читает, все значения, которых у него нет. Когда чтение закончено он подписывается на новые значения.

Чтение (Read)- клиент с периодом заданным в свойстве Период чтения читает значения из сервера.

NodeId

NodeId - это идентификатор канала ОРС-сервера. В данном поле можно задать значение по умолчанию, но как правило, оно не задается. У отдельных каналов данное поле заполняется автоматически
