Отображение внутренних связей
Связи между блоками отображаются как во вкладке Связи легенды редактора FBD, так и в графическом виде на схеме. Каждая межблочная связь на FBD-диаграмме может быть независимо отображена тремя способами :

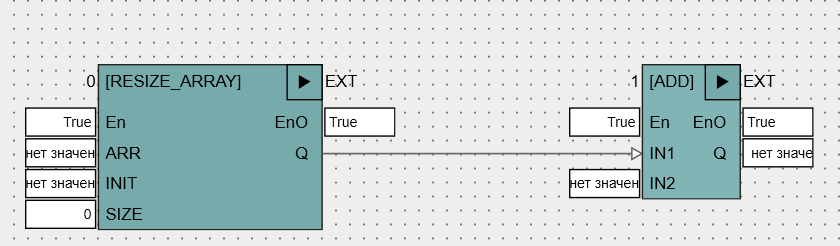

•линия со стрелкой (стрелка указывает направление передачи значения):

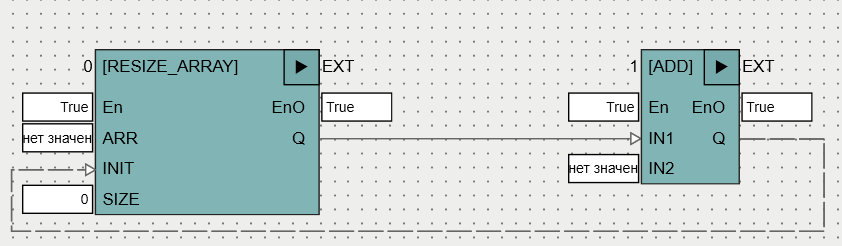

•пунктирная линия со стрелкой и широким штрихом отображает обратную связь (стрелка указывает направление передачи значения):

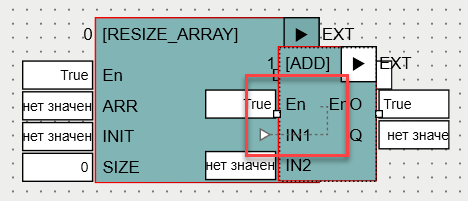

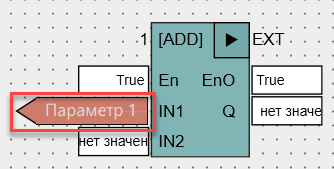

• ссылка:
Связи между параметрами типа BOOL и другими типами могут отображаться разными цветами на схеме как при разработке, так и при подключении к среде исполнения. Цвета задаются в окне настройки среды разработки на вкладке Редакторы схем. Например, по умолчанию в режиме исполнения связи между параметрами типа BOOL будут красными, если передается значение FALSE и зелеными, если передается по связи значение TRUE
Ширина ножки, в которой отображается ссылка зависит от настройки среды разработки параметра Максимальная ширина связи POU.
Выделенная связь типа Линия подсвечивается желтым.
Выделенная связь типа Ссылка выделяется черным.

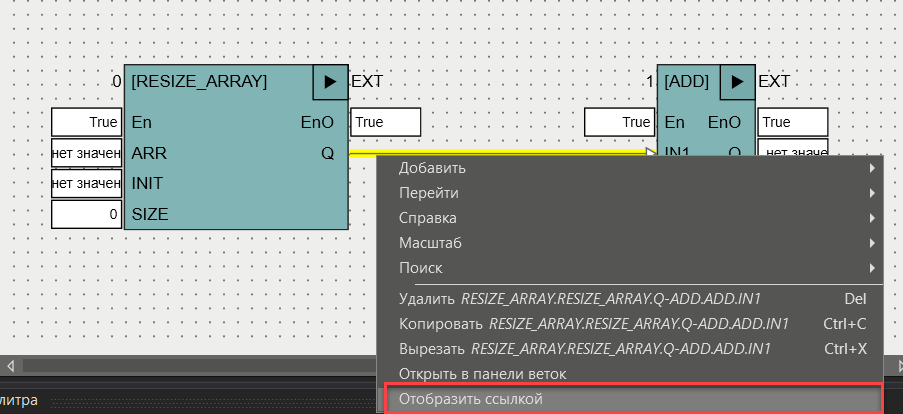

Для переключения отображения в контекстном меню связи нужно воспользоваться соответствующей командой:
•Отобразить ссылкой, если связь отображается как линия
•Отобразить линией если связь отображается как ссылка

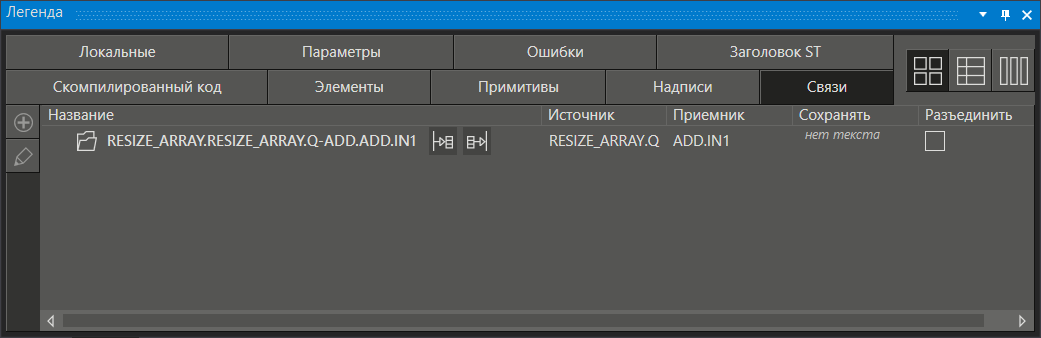

Также для решения этой задачи можно воспользоваться Легендой вкладкой Связи. Нужно или установить или снять флаг Разьединить:
Важно! Связь с параметром программы всегда отображается как ссылка.
Удалить связь можно при помощи пункта контекстного меню Удалить.
Связь отображается пунктирной линией с коротким штрихом, если редактору не удалось проложить ее корректно:
Для исправления подобной ситуации нужно использовать маршрутные точки.
Отображение связи между блоком и параметром проекта

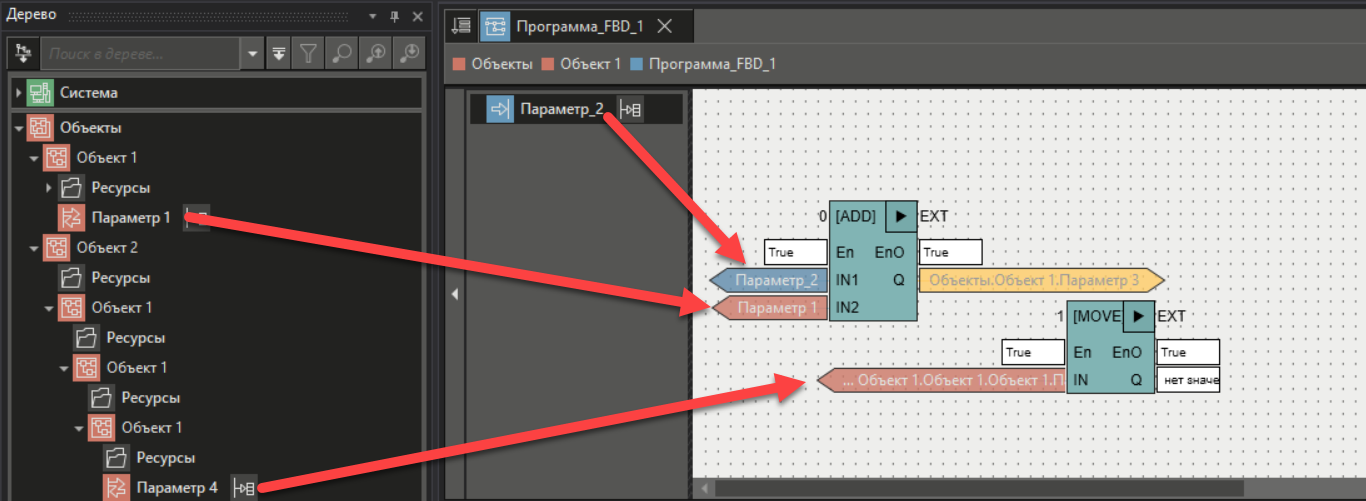

Связь между входом или выходом блока и параметром программы, который находится в клеммнике отображается - синим цветом.
Связь между входом или выходом блока и напрямую с параметром объекта отображается светло-коричневым цветом.
Важно! При использовании настройки Кол-во отображаемых уровней прямых связей путь к параметру на клемменике ФБ может быть отображен в укороченном виде (многоточие в начале пути).
Связь между входом или выходом блока и еще несуществующим параметром программы/проекта или удаленным параметром называется разорванной и отображается - желтым цветом (такая связь возможна, если в настройках среды на вкладке Компиляция установлен флаг Сохранять разорванные отношения).
