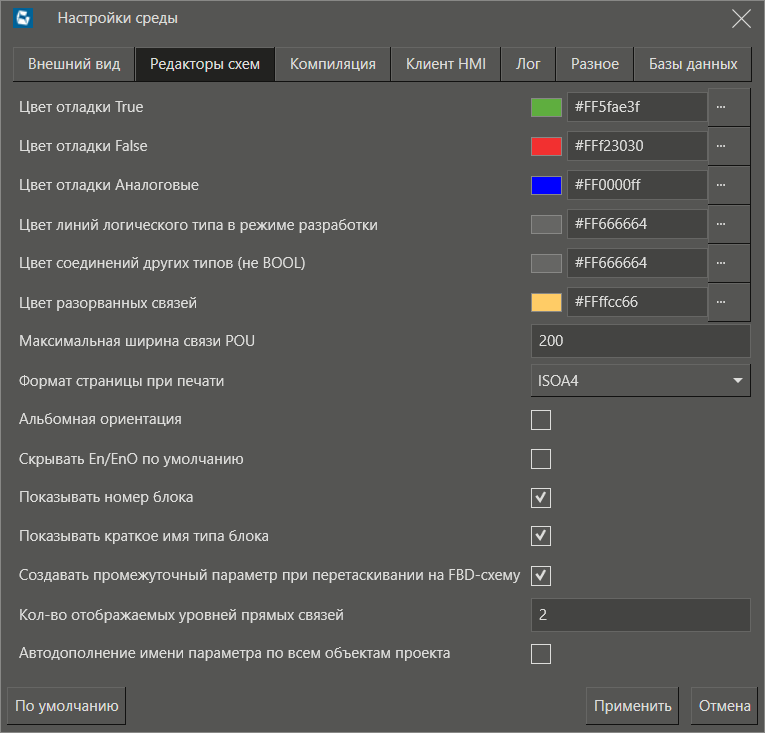

Название

Описание

Цвет отладки True

Цвет связи в режиме исполнения между параметрами, которые равны True.

Цвет отладки False

Цвет связи в режиме исполнения между параметрами, которые равны False.

Цвет отладки Аналоговые

Цвет связи в режиме исполнения между параметрами типа отличного от BOOL.

Цвет линий логического типа в режиме разработки

Определяет цвет линии между параметрами типа BOOL в среде разработки.

Цвет соединений других типов (не BOOL)

Определяет цвет линии между параметрами типа отличного от BOOL в среде разработки..

Цвет разорванных связей

Определяет цвет для разорванных связей в среде разработки.

Максимальная ширина связи POU

Определяет максимальную ширину ножки функционального блока или функции, которая имеет связь с другим параметром.

Формат страницы при печати

Определяет формат страницы при печати схемы из редактора FBD.

Чтобы упростить процесс поиска и выбора необходимого формата, используйте поиск-фильтр. Просто кликните на выпадающий список с помощью ЛК мыши и начните вводить ключевые слова или первые символы названия формата.

Альбомная ориентация

Определяет ориентацию страницы при печати схемы из редактора FBD.

Скрывать En/EnO по умолчанию

При установке флага, у всех функций, функциональных блоков и программ свойство Скрыть параметр для параметров En/Eno будет принимать значение TRUE. При отсутствии флага, свойство Скрыть параметр для параметров En/Eno будет принимать значение FALSE.

После вытаскивания функции, функционального блока или программы в окно редактирования свойство Скрыть параметр для параметров En/EnO можно изменить по своему усмотрению.

Показывать номер блока

По умолчанию флаг установлен. При установленном флаге отображает порядок и номер FBD-блока в последовательности исполнения программы.

Показывать краткое имя типа блока

По умолчанию флаг установлен. При установленном флаге отображает в верхнем правом углу язык, на котором написан вызываемый FBD-блок.

Создавать промежуточный параметр при перетаскивании на FBD-схему

По умолчанию флаг установлен. Определяет будет ли создаваться промежуточный параметр в клеммнике. При значении TRUE будет автоматически создан промежуточный параметр в клеммнике, что позволит сохранять архитектуру с дополнительным слоем параметров. При значении FALSE параметр будет связан напрямую, без создания промежуточного параметра в клеммнике.

Кол-во отображаемых уровней прямых связей

По умолчанию значение настройки равно 3. Данная настройка отвечает за количество отображаемых уровней пути к параметру на клеммниках блоков в редакторе FBD при прямом доступе к параметрам проекта. Отсчет начинается с конца пути. Если фактическое число уровней больше, чем установлено в настройке, то на клеммнике отображается многоточие в начале пути.

Автодополнение имени параметра по всем объектам проекта

По умолчанию значение настройки FALSE. При значении TRUE включается расширенный режим интеллектуальных подсказок в редакторе FBD. После ввода определенного количества символов, указанных в настройке Кол-во символов автодополнения, в выпадающем списке автодополнения предлагаются все элементы проекта, имена которых содержат введенную последовательность символов.
