При первом подключении к устройству рекомендуется сначала проверить его связь, используя специальный штатный конфигуратор, предоставленный производителем. Данный конфигуратор можно загрузить по следующей ссылке.

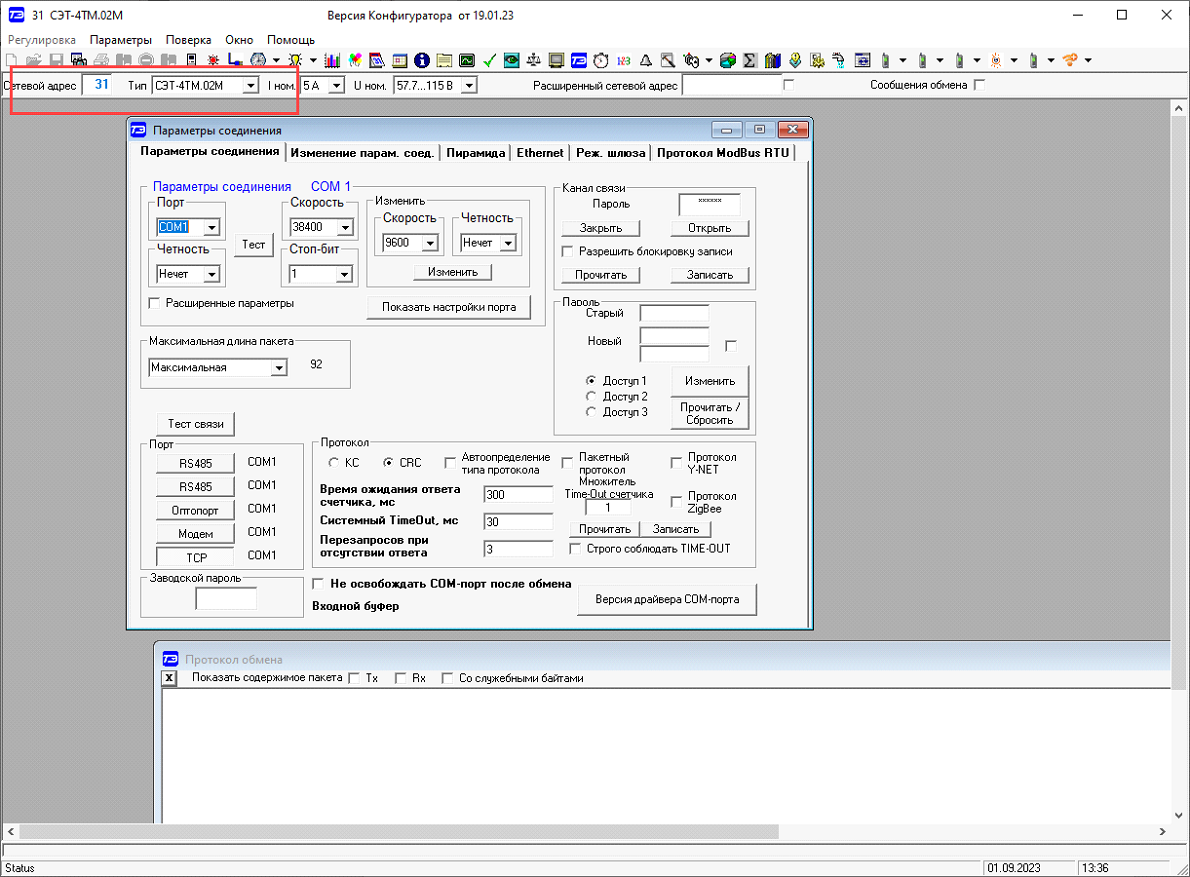

В окне конфигуратора задайте тип устройства и укажите его сетевой адрес. Для счетчиков СЭТ по умолчанию последние три цифры серийного номера прибора используются в качестве заводского адреса. Если эти цифры превышают 239, то используются последние две цифры:
Затем во на вкладке меню Параметры выберите раздел Параметры соединения.
Если соединение идет через COM порт (RS-485), то задайте номер порта, скорость, четность и стоп-биты.
Важно! По умолчанию используется контроль четности - нечет.

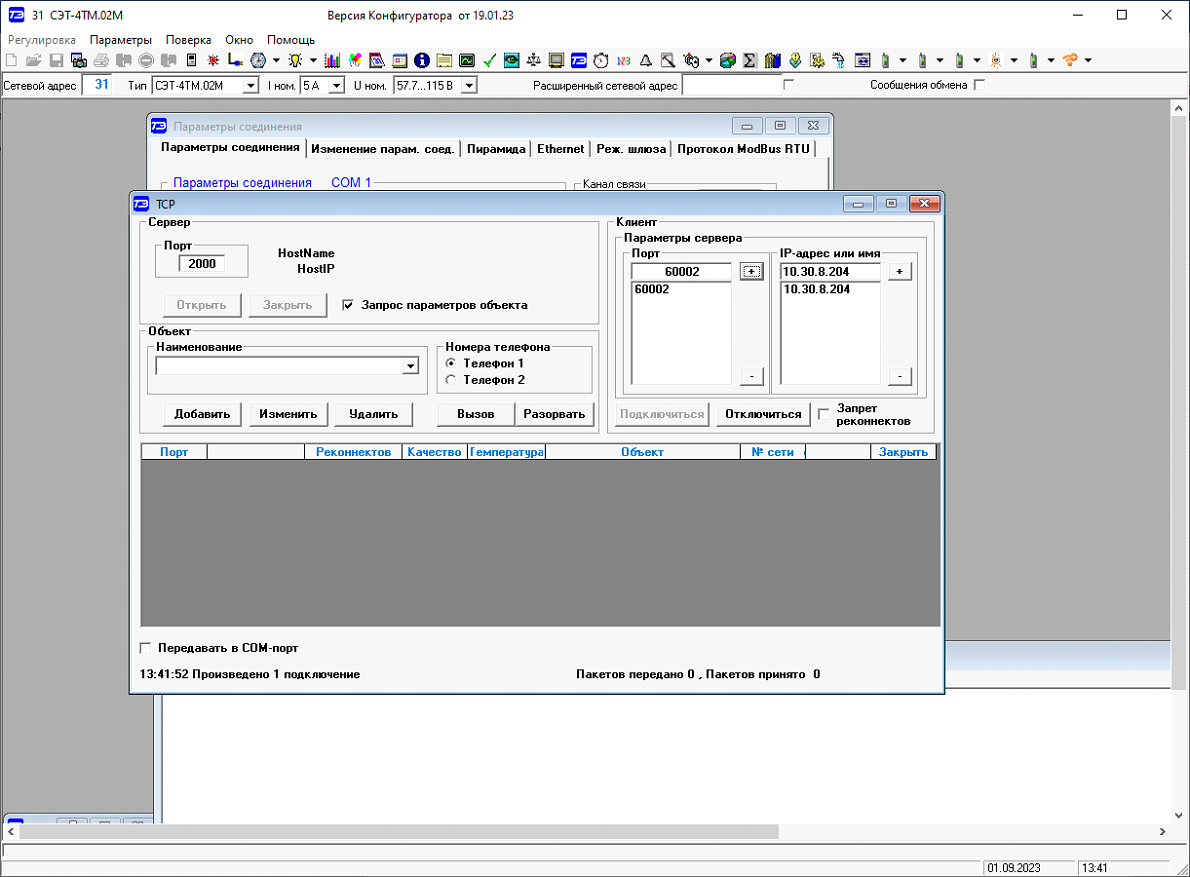

Если используется подключение по TCP, то нажмите на кнопку TCP и в разделе Клиент добавьте порт и IP адрес вашего конвертера, после чего нажмите на кнопку Подключиться:
Если связь была установлена, то в нижней части окна появится сообщение - Произведено 1 подключение.

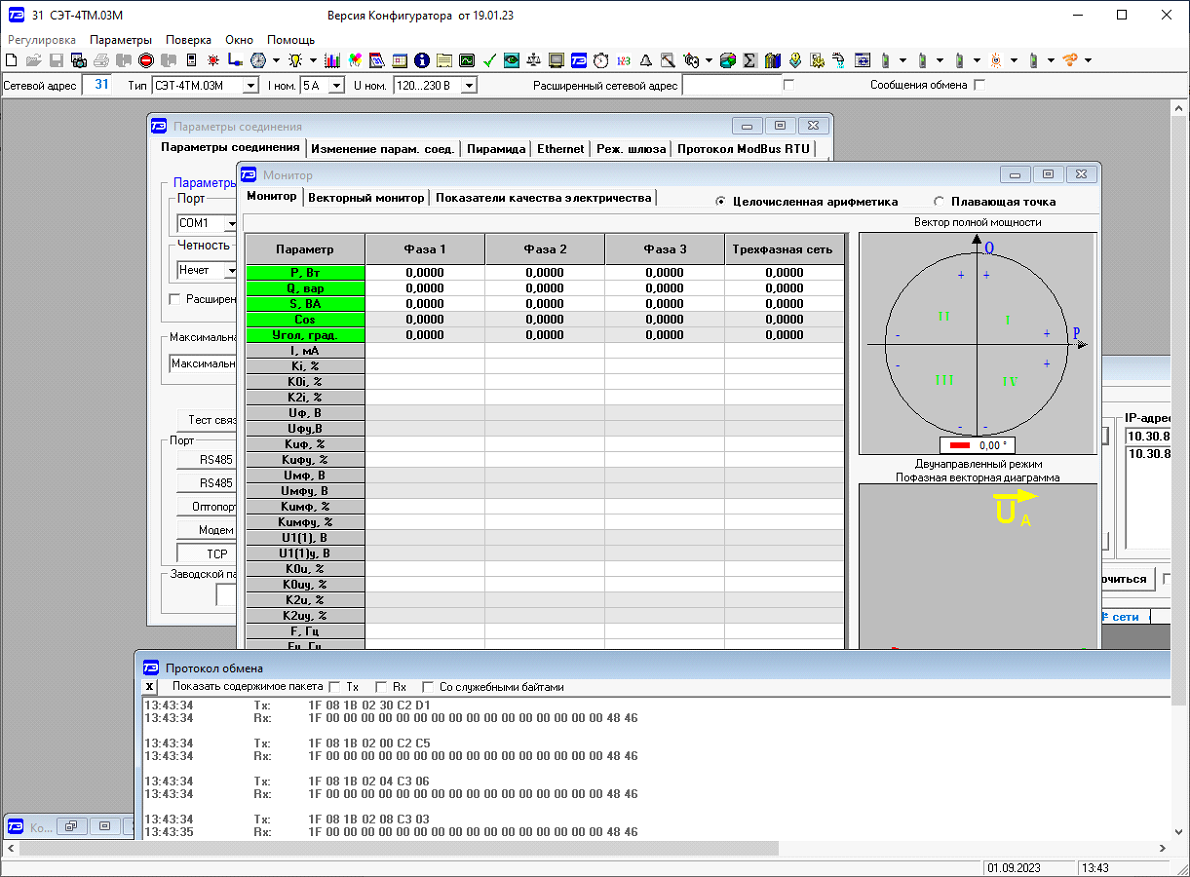

Затем откройте меню Параметры и выберите, например опцию Монитор. Запустите опрос, и если связь будет установлена корректно, то в окне Протокол обмена появятся сообщения Tx и Rx:
Если вы наблюдаете только Tx запросы, но не видите Rx, то рекомендуется проверить настройки соединения и попытаться увеличить таймаут в разделе Параметры соединения.
В случае успешного установления связи, вы можете закрыть конфигуратор и перейти к настройке протокола.
