Название

Описание

Категория Общие

Как правило,  для данного элемента эта категория не настраивается. Подробное описание данной категории приведено в соответствующем разделе.

Категория Задача

Задается способ опроса устройства. Подробное описание категории приведено в разделе, описывающем настройку категории Задачи.

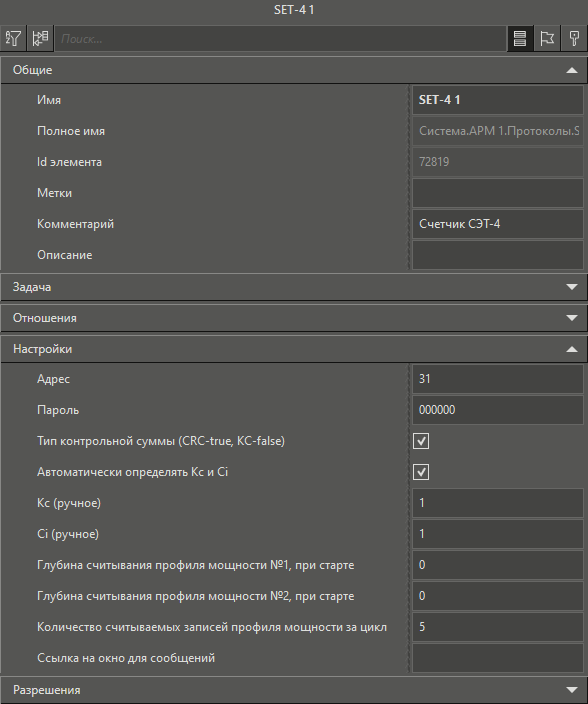

Адрес

Задается адрес устройства в сети (значение адреса определяется документацией на подключаемое устройство). Заводским значением адреса, у счетчиков Меркурий являются последние 3 цифры серийного номера прибора, а если число превышает 240, то последним двум цифрам

Пароль

Задается пароль доступа к данным счетчика

Тип контрольной суммы (CRC-true, КС-false)

Определяет вид контрольной суммы. Контрольная сумма может быть двух видов: КС и CRC. Установите нужный вариант контрольной суммы.

Автоматически определять Kc и Ci

Определяет способ определения параметров Kc и Ci. Параметры Kc и Ci определяют тип модификации счетчика (см. табл. ниже). Если флаг установлен, то параметры считываются из счетчика, в противном случае параметры берутся из заданных вручную в настройках.

Kc (ручное)

Определяет значение коэффициента Кс, используется в формуле для мгновенных мощностей. Зависит от типа счетчика (см. табл. ниже). При автоматическом определении настройка не используется

Ci (ручное)

Определяет значение коэффициента Ci, используется в формуле для тока. Зависит от типа счетчика (см. табл. ниже).  При автоматическом определении настройка не используется.

Глубина считывания профиля мощности №1, при старте

Если в конфигурации списка каналов, получаемых со счетчика, включен профиль мощности (PowerProfile.Number1), то при запуске проекта будет выполнено считывание записей за количество дней, указанное в настройках. При старте MasterSCADA 4D отправляет запрос в прибор на поиск записи, соответствующей нужному моменту времени (текущее время (CurrentTime) минус глубина в сутках), после чего начинает считывание записей вверх до текущего момента. Далее новые записи считываются только по мере их появления в счетчике. Процедура поиска записи может занять до 5 секунд (опрос других параметров счетчика при этом не выполняется). Если запись не найдена в течение этого времени или прибор не поддерживает функцию поиска и возвращает код ошибки,MasterSCADA 4D инициирует считывание всего профиля мощности, начиная с самой старой записи. Если настройка глубины равна 0, то также производится полное считывание всего профиля мощности без вызова функции поиска.

Глубина считывания профиля мощности №2, при старте

Если в конфигурации списка каналов, получаемых со счетчика, включен профиль мощности (PowerProfile.Number2), то при запуске проекта будет выполнено считывание записей за количество дней, указанное в настройках. При старте MasterSCADA 4D отправляет запрос в прибор на поиск записи, соответствующей нужному моменту времени (текущее время (CurrentTime) минус глубина в сутках), после чего начинает считывание записей вверх до текущего момента. Далее новые записи считываются только по мере их появления в счетчике. Процедура поиска записи может занять до 5 секунд (опрос других параметров счетчика при этом не выполняется). Если запись не найдена в течение этого времени или прибор не поддерживает функцию поиска и возвращает код ошибки,MasterSCADA 4D инициирует считывание всего профиля мощности, начиная с самой старой записи. Если настройка глубины равна 0, то также производится полное считывание всего профиля мощности без вызова функции поиска.

Количество считываемых записей профиля мощности за цикл

Определяет количество считываемых каждый цикл опроса записей профиля мощности (для архивированных каналов группы PowerProfile).

СЭТ-4ТМ.02,

ПСЧ-4ТМ.05

57,7

57,7

120-230

120-230

5 (7,5)

1 (1,5)

5 (7,5)

1 (1,5)

1

1

2

1

1

1

1

1

СЭТ-1М.01

230

5 (7,5)

1

1

СЭТ-4ТМ.03

57,7

120-230

1 (10)

1 (10)

1

2

1

1

СЭТ-1М.01М

230

5 (10)

1

1

СЭТ-4ТМ.03

57,7

120-230

1(10)

1(10)

1

2

1

1

СЭТ-4ТМ.02.03М

57,7-115

57,7-115

120-230

120-230

5 (10)

1(2)

5 (10)

1(2)

1

1

2

1

1

1

1

1

ПСЧ-4ТМ.05М

ПСЧ-4ТМ.05Д (без 1ном=1 А)

57,7-115

57,7-115

120-230

120-230

5 (7,5)

1 (1,5)

5 (7,5)

1 (1,5)

1

1

2

1

1

1

1

1

ПСЧ-ЗТМ.05

230

5 (100)

20

1

ПСЧ-ЗТМ.05М

ПСЧ-4ТМ.5МК.20-25

120-230

5 (100)

20

1

ПСЧ-ЗТМ.05Д

120-230

5 (75)

20

1

ПСЧ-4ТМ.5МК.00-19

57,7-115

57,7-115

120-230

120-230

5 (10)

1(2)

5 (10)

1(2)

1

1

2

1

1

1

1

1

ПСЧ-4ТМ.5МК.20-25

120-230

5 (100)

20

1
