Для размещения элемента алгоритма на LD-диаграмме используются следующие инструменты и операции (см. также Редактирование диаграмм в дереве и Операции с переменными):
• команда 'Добавить' контекстного меню редактора или силовой линии;
• перетаскивание из любого окна/редактора, в котором элемент отображается, – например, перетаскивание на силовую линию программного компонента из дерева структуры, перетаскивание на диаграмму силовой линии из палитры (см. Легенда. Вкладка 'Палитра' и Панель 'Палитра LD' ) и т.п.;
• перетаскивание на силовую линию входа или выхода данного LD-компонента (из дерева структуры, клеммника и т.п.). Перетаскивание входа приводит к размещению LD-блока Контакт | | , перетаскивание выхода – к размещению LD-блока Катушка ( ). В обоих случаях перетаскиваемый вход/выход автоматически назначается связанной переменной;

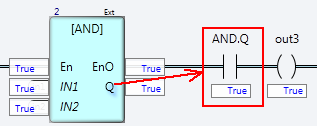

• перетаскивание на силовую линию входа или выхода FBD-блока, размещенного на этой же LD-диаграмме. Перетаскивание входа приводит к размещению LD-блока Катушка ( ), перетаскивание выхода – к размещению LD-блока Контакт | |. В обоих случаях перетаскиваемый вход/выход автоматически назначается связанной переменной:
