В MasterSCADA 4D предусмотрены следующие виды отладки проекта:

• непрерывная отладка;

•   отладка с шагом 1 цикл;

Для индикации/изменения значений параметров в режиме отладки в редакторе проекта используются:

•Дерево (Окно структуры проекта, Клеммники, Легенда и т.д.);

•Наблюдатель.

Чтобы выбрать режим отладки, нужно воспользоваться вкладкой инструментов Отладка.

Значения параметров также индицируются и могут быть изменены в редакторах программ:

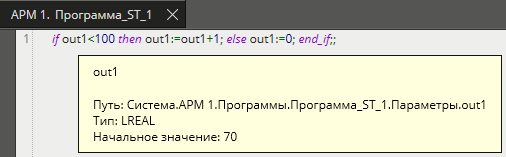

•в редакторе ST – во всплывающей подсказке параметра (только индикация):

•в FBD- и LD-редакторе:

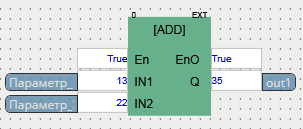

•значения входов и выходов FBD-блока – в полях редактирования около входов/выходов (если дважды щелкнуть пользовательский ФБ на диаграмме, откроется алгоритм ФБ, в котором отображаются значения параметров этого ФБ):

•значение связанного параметра LD-блока – в поле редактирования под блоком:

В режиме отладки в редакторах программ используется цветовая индикация конструкций языка:

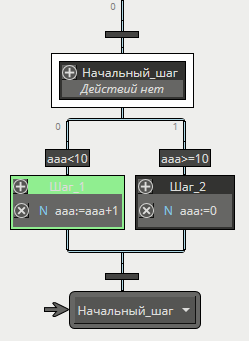

•на SFC-диаграмме зеленым цветом подсвечиваются разрешенные переходы и активный шаг:

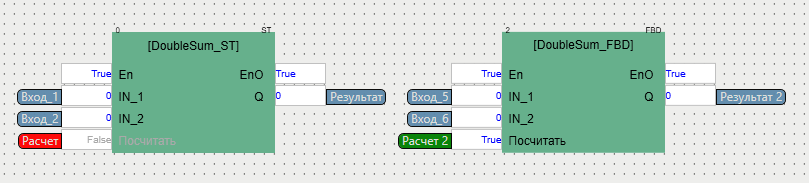

в языках LD и FBD связи между параметрами типа BOOL подсвечиваются. По умолчанию FALSE - красный, TRUE - зеленый, например:

Цвета для TRUE и False можно изменить в настройках среды разработки (Настройки редактора/Настройки среды):

Также в окне можно указать и другие настройки для отображения редакторов графических языков.
