Элемент

Назначение

Столбец Выражение

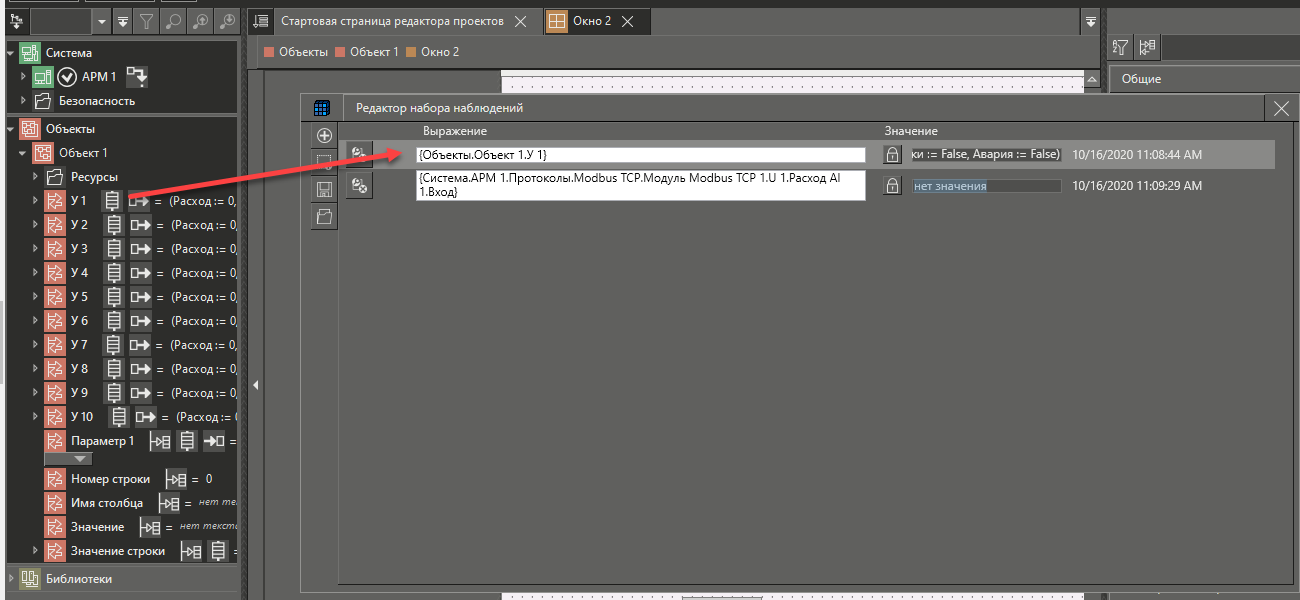

В данном столбце отображается полное имя контролируемого параметра в проекте. Может быть отредактировано вручную. В набор наблюдений могут быть добавлены параметры разных типов,в том числе отдельные элементы массивов и структур.

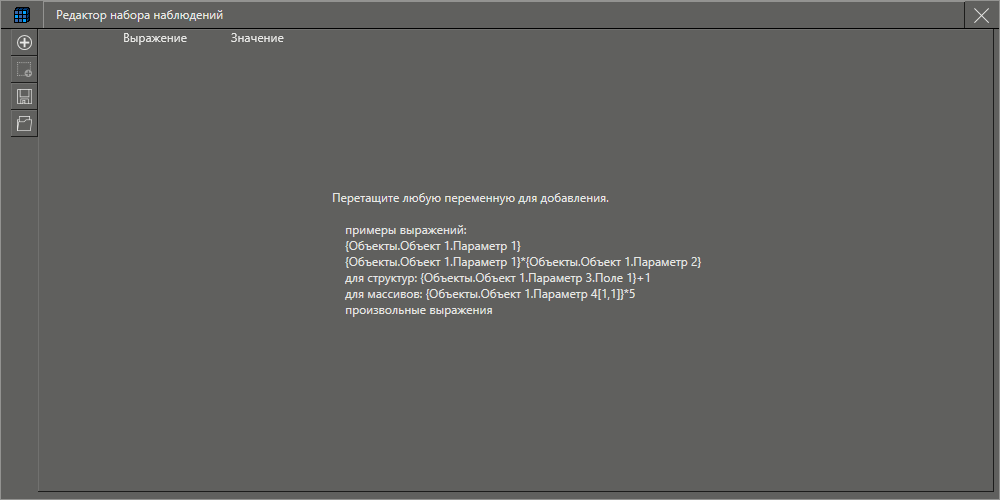

Правила формирования выражения:

•Полное имя параметра указывается в фигурных скобках {}

•Индекс массива в указывается в квадратных скобках [].

•Для массивов  и структур можно задавать сложные выражения выражение. Например, если для массива указать выражение вида: {Параметр1[1,1]}+{Параметр1[1,2]}+1, то получим в столбце значение сумму трех слагаемых.

аналогично сложные выражения для структур

Столбец Значение

Отображает текущее значение параметра. Для того, чтобы изменить установленное значение, необходимо нажать на текущее значение, после чего можно ввести новое: . После принятия изменений новое значение будет присвоено и заблокировано.  Рядом со значением будет нажата кнопка: . При необходимости блокировку можно снять, отжав кнопку. Справа от значения отображается время последнего изменения контролируемого параметра

Удаляет параметр из набора наблюдения.

Очищает список.

Добавляет новую пустую строку в набор наблюдений. Ее можно будет заполнить вручную, прописав в дереве имя и путь к параметру. В случае ввода некорректных данных появится знак:

Позволяет сохранить текущий набор наблюдений. После нажатия на кнопку открывается стандартное диалоговое окно Windows. Сохраненный файл будет иметь расширение xml.

Позволяет открыть ранее сохраненный набор наблюдений. После нажатия на кнопку открывается стандартное диалоговое окно Windows
