При первом подключении прибора мы рекомендуем сделать новый чистый проект MasterSCADA 4D и проверить подключение прибора на нем. Так будет легче диагностировать проблемы, и, при необходимости, анализировать логи.
Для соединения с персональным компьютером применяются различные конверторы, такие как USB - RS-485 или конверторы RS-232 - RS-485 (например, Moxa UPort, ОВЕН АС-4 и аналогичные). Специальные драйверы этих адаптеров создают виртуальный COM-порт, с которым взаимодействует програмное обеспечение. В промышленных контроллерах MasterPLC уже имеются встроенные порты RS-485, которые можно использовать для опроса устройств по протоколу Modbus.
Для начала настройки протокола, выполните следующие действия:
1.Добавьте в проект узел (АРМ);
2.В узел добавьте протокол Modbus RTU;

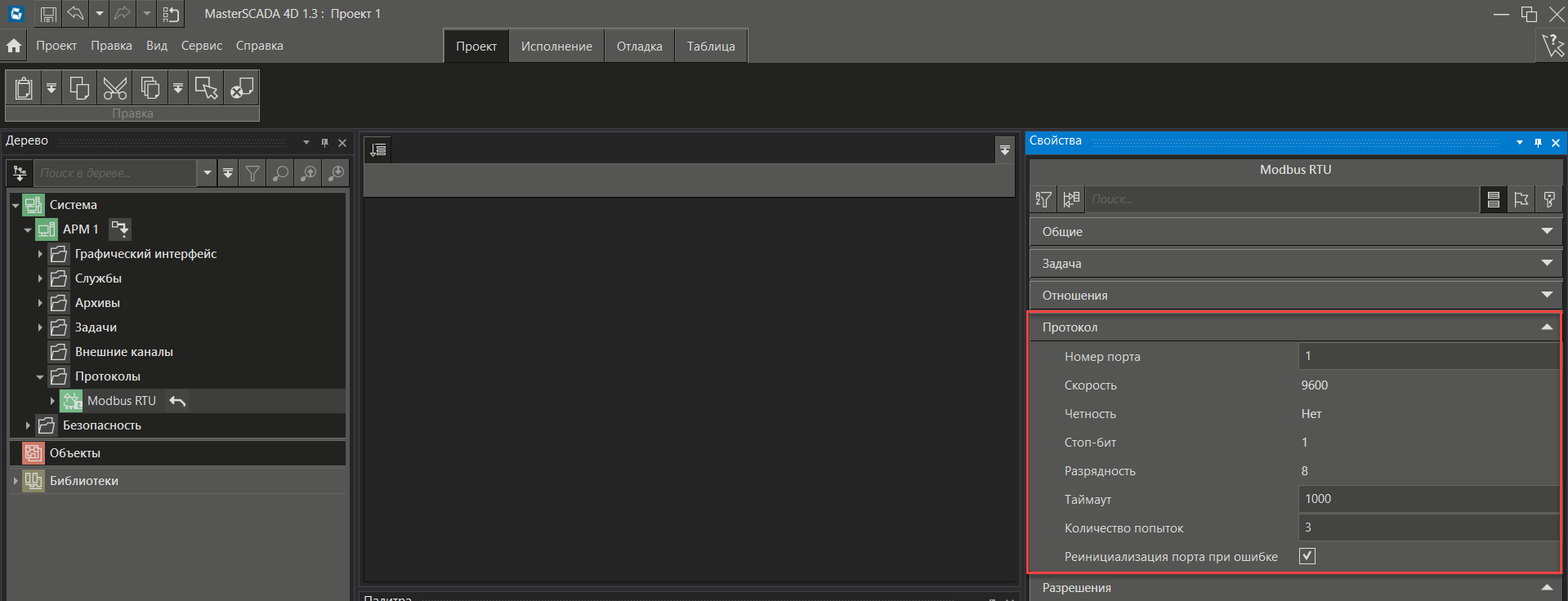

3.В панели свойств протокола укажите параметры физической шины - номер порта, скорость обмена, четность, количество стоп-битов и разрядность бит данных.
Номер виртуального порта, который создал драйвер конвертера можно посмотреть в диспетчере устройств Windows. Если используется ПЛК, то обратитесь к соответствующей документации, где приведено соответствие физических портов программным.
Параметры скорости передачи данных, четности, стоп-битов и разрядности должны быть одинаковыми для всех устройств на шине. Удостоверьтесь, что все устройства имеют установленные эти параметры.

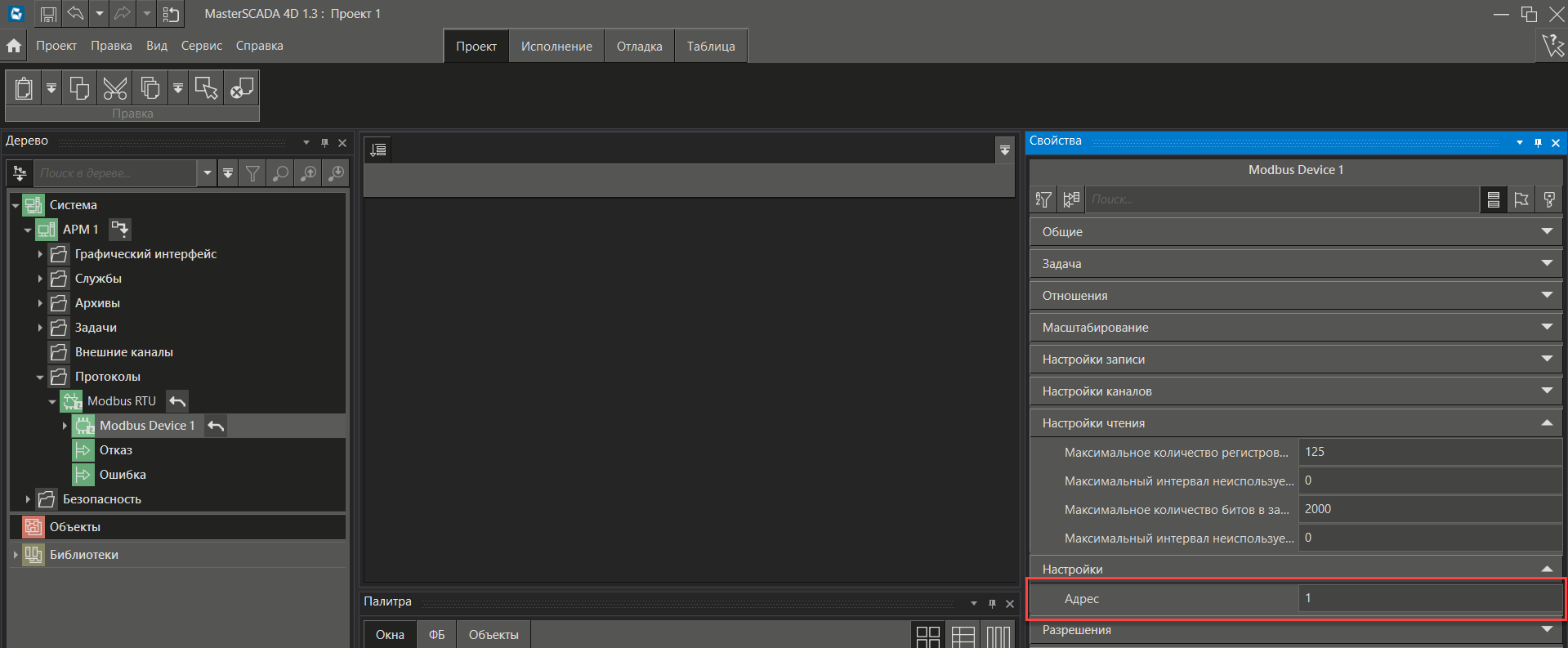

Для добавления устройства Modbus через контекстное меню протокола выберите Modbus Device. Основной настройкой устройства является настройка Адрес:
Установите значение настройки Адрес равным адресу нужного вам устройству на шине.
Важно! При наличии нескольких устройств на шине убедитесь, что каждое из них имеет уникальный адрес. В противном случае возможны конфликты (различные устройства будут одновременно отвечать на один запрос).
После этого можно перейти к добавлению каналов в устройство, более подробная информация представлена в соответствующем разделе.
