При первом подключении прибора мы рекомендуем сделать новый чистый проект MasterSCADA 4D и проверить подключение прибора на нем. Так будет легче диагностировать проблемы, и, при необходимости, анализировать логи.
Modbus TCP – протокол Modbus адаптированный под работу в сетях Ethernet по протоколу TCP. Имеет несколько иную структуру кадра, но аналогичную адресацию переменных в контроллере. Обычно Modbus TCP доступен в контроллерах с интерфейсом Ethernet, в качестве порта по умолчанию используется TCP порт 502.
Важно! Перед началом настройки протокола рекомендуется выполнить проверку доступности устройства, используя стандартную команду ping в командной строке Windows.
Для начала настройки протокола, выполните следующие действия:
1.Добавьте в проект узел (АРМ);
2.В узел добавьте протокол Modbus TCP;
3.При помощи контекстного меню протокола добавьте модуль ModbusTCP Device.

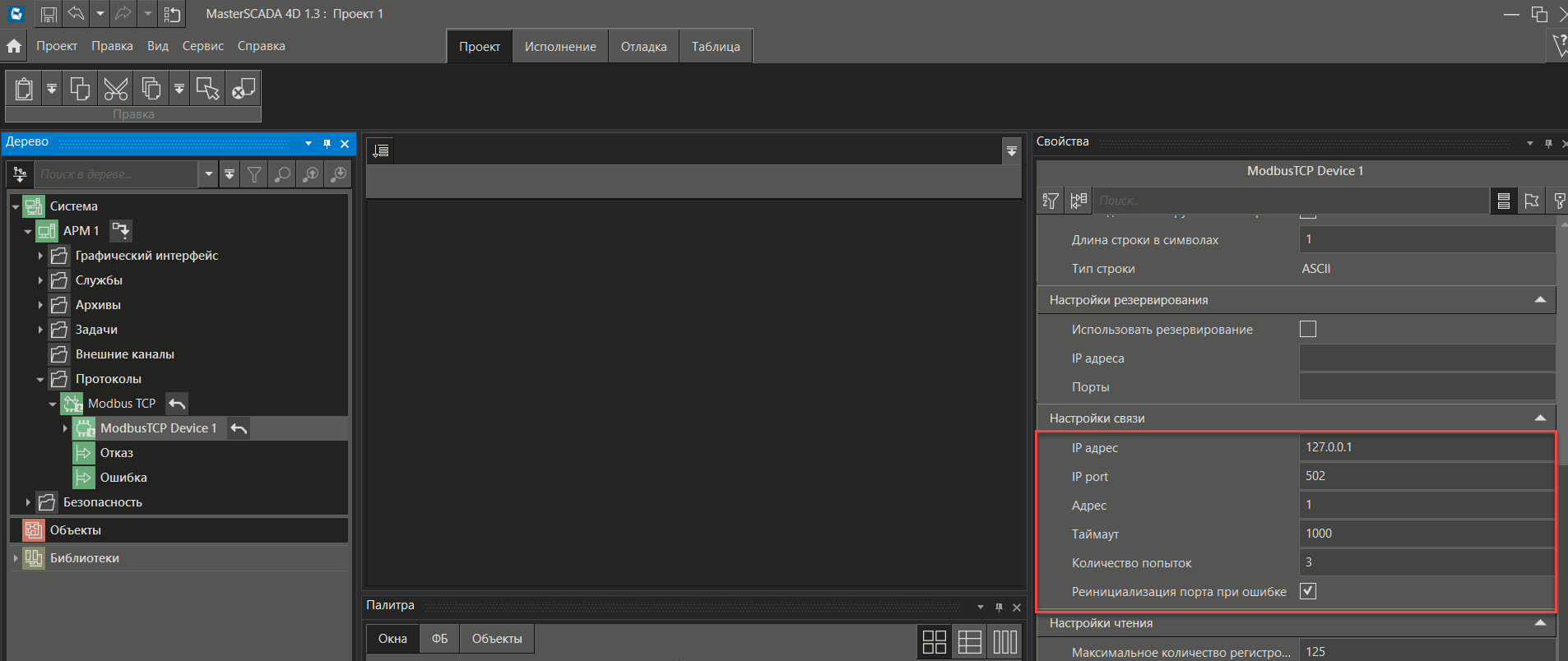

В панели свойств модуля задайте IP адрес вашего контроллера и, при необходимости, порт (если он был изменен). В большинстве случаев Адрес устройства в протоколе Modbus TCP равен 1. Есть исключения, когда адрес отличается, например, при использовании различных конвертеров Modbus TCP - Modbus RTU, таких как Moxa MGate и аналогичные. Однако настоятельно рекомендуем избегать применения таких устройств и вместо них использовать конвертеры Ethernet-COM в режиме TCP Server Mode. Эти устройства более доступны по цене, а также обеспечивают более надежную и быструю работу по сравнению с конвертерами Modbus TCP - Modbus RTU.
После этого можно перейти к добавлению каналов в устройство, более подробная информация представлена в соответствующем разделе.
