Ниже приведен рекомендуемый алгоритм настройки прибора для опроса его протоколом Pulsar.
Начать настройку следует с проверки установления связи через тестовую программу производителя - TestAll. Скачать утилиту можно с сайта производителя. В настройках программы задайте тип соединения, номер порта и скорость обмена, а также сетевой адрес устройства. Выполните чтение тип устройства, а также значения текущих или архивных параметров. Если данные удалось получить - можно переходить к настройке MasterSCADA 4D. Для этого выполните следующие шаги:
1.Создайте новый проект;
2.Подключите библиотеку Pulsar;
3.Добавьте в проект узел (АРМ);
4.В узел добавьте протокол Pulsar RTU или Pulsar over TCP;

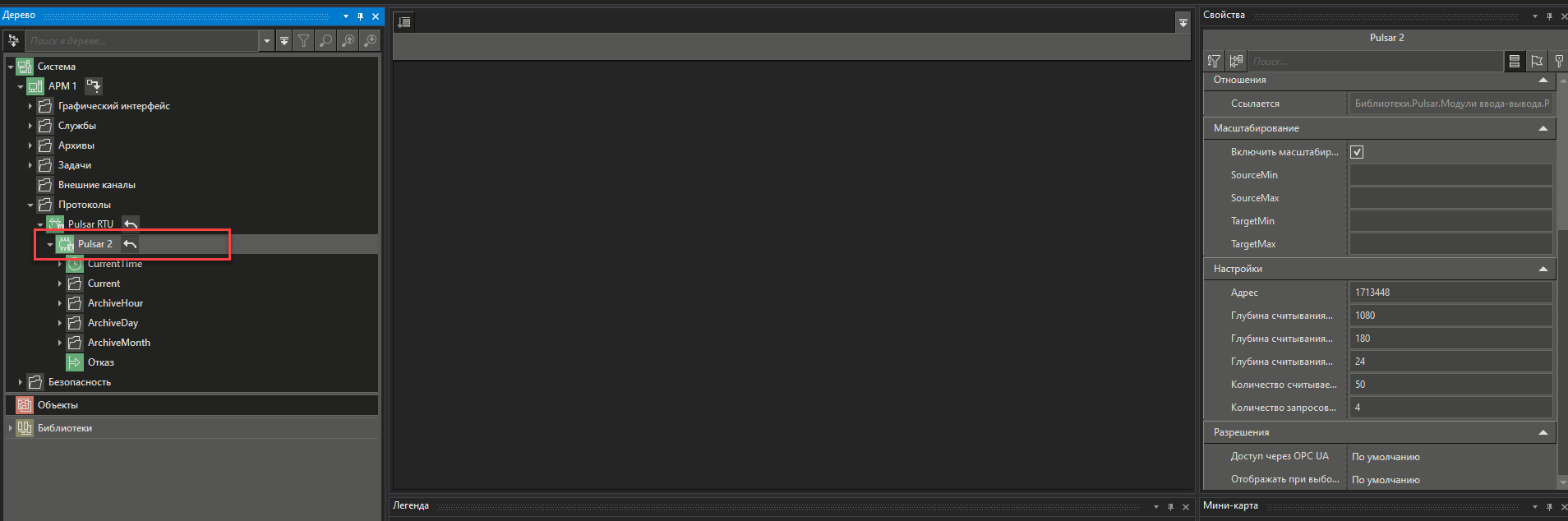

5.В протокол добавьте устройство (модуль ввода-вывода), который вам нужен.
Важно! Если нужное вам устройство отсутствует в списке, то обратитесь в
Для первого запуска сначала рекомендуется удалить из устройства (модуля) группы каналов ArchiveHour, ArchiveDay и ArchiveMonth, так как чтение архивов может занимать длительное время. После удаления данных групп, запустите проект в режим исполнения и убедитесь что время и текущие значения читаются корректно. После этого можно вернуть группы каналов для чтения архивов и проверить проект в режиме исполнения еще раз. При этом рекомендуется оставить только те группы и каналы в них, которые требуются для работы, а все лишнее удалить - это ускоряет опрос устройства.

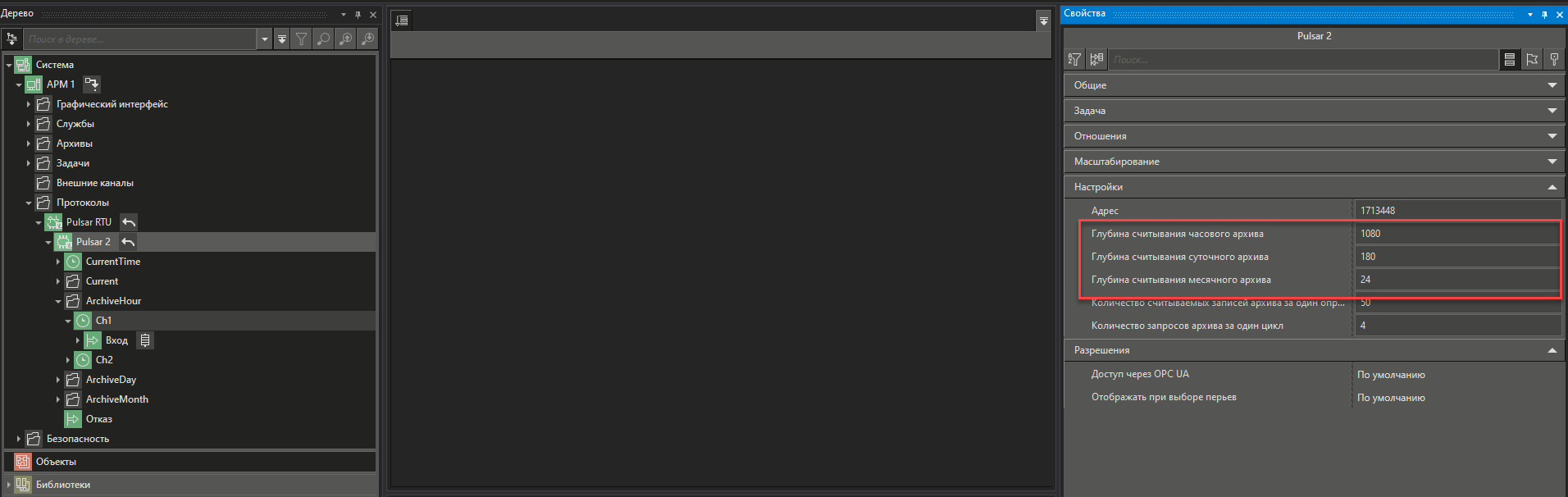

Далее в панели свойств модуля (устройства) необходимо задать нужную глубину считывания часового, суточного и месячного архива:
Некоторые устройства (модули) присутствуют в списке с идентификатором v1 - это устройства (модули) новой модификации, в данной модификации были изменения протокола в части опроса текущих значений. Обычно устройства (модули) новой модификации при опросе типа в программе TestAll выдают тип 10/16 v1. Если вам точно не известна модификация, то можно применить следующий алгоритм:
•Добавьте устройство (модуль) старой модификации (без идентификатора v1).
•Удалите из него все группы каналов для чтения архивов - оставьте только канал для получения текущего времени устройства CurrentTime. Опрос времени на всех устройствах выполняется одинаково.
•Запустите проект в режим исполнения и убедитесь, что время читается корректно. Если время не читается - проверьте опрос через утилиту TestAll.
•Если время читается, то добавьте группу каналов Current и снова запустите проект в режим исполнения. Если значения текущих читаются, значит устройство старой модификации - можно добавить группы каналов для чтения архивов и продолжить настройку.
•Если же каналы группы Current не читаются, то удалите устройство и добавьте устройство новой модификации. Удалите у него группы каналов для чтения архивов, оставив только группу Current и запустите проект в режим исполнения.
•Если же опрос не заработал и в этом случае - обратитесь в HelpDesk систему технической поддержки.
