MasterSCADA 4D поддерживает работу c различными модификациями импульсных счетчиков-регистраторов компании Тепловодохран.
При обмене узел играет роль ведущего. Поддерживается считывание архивов из счетчика. Работа с этими устройствами возможна через последовательные интерфейсы (RS-232, RS-485, GSM), а при использовании конвертеров Ethernet-COM (Moxa NPort 5150 и т.п.) также и по сетям TCP/IP (Ethernet, Wi-Fi).
Важно! По умолчанию этот протокол не входит в состав среды исполнения. Стоимость и условия лицензирования необходимо уточнять по электронной почте sales@masterscada.ru

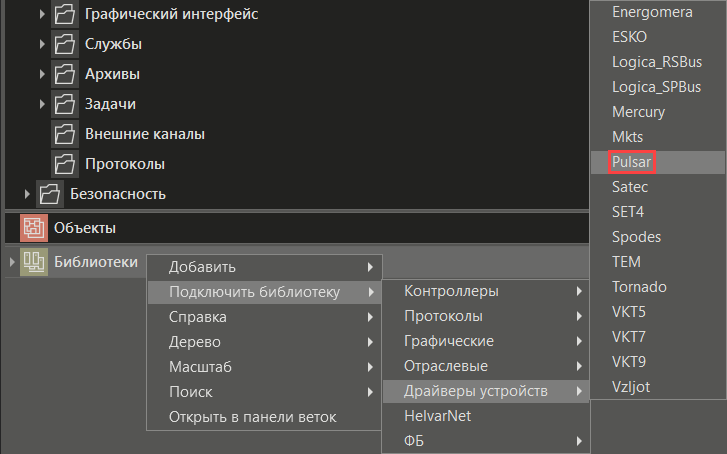

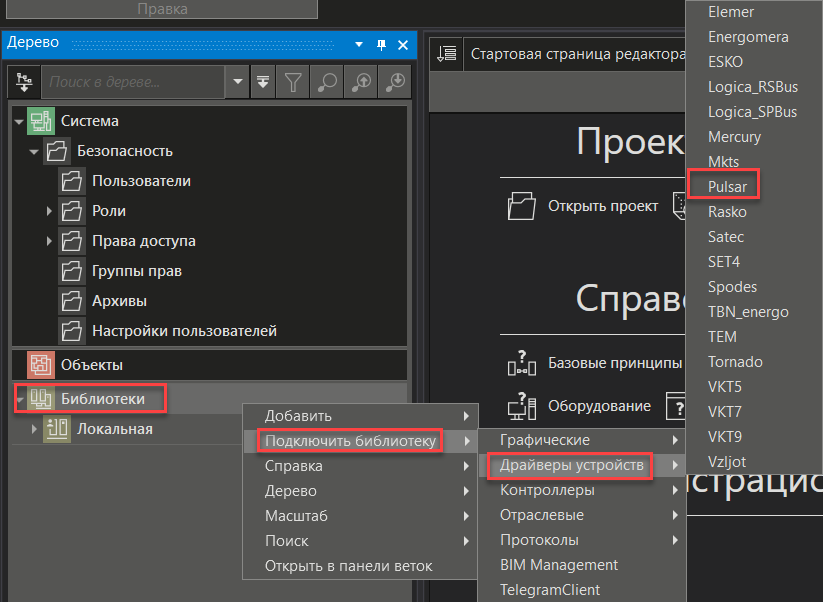

Для получения возможности использования этих счетчиков в проекте необходимо подключить соответствующую библиотеку:

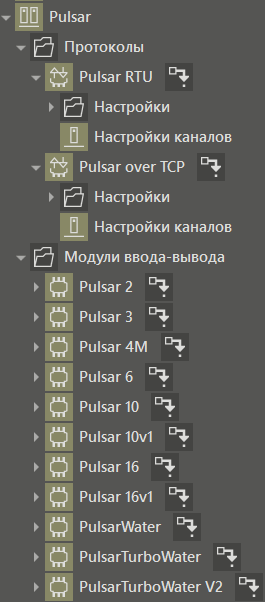

В полном дереве библиотека Pulsar имеет вид:
После этого в проект могут быть добавлены сначала протокол, а затем устройство, любым известным способом, например, при помощи контекстного меню узла, или с использованием контекстной панели, или путем перетаскивания элемента из библиотеки в дерево системы.

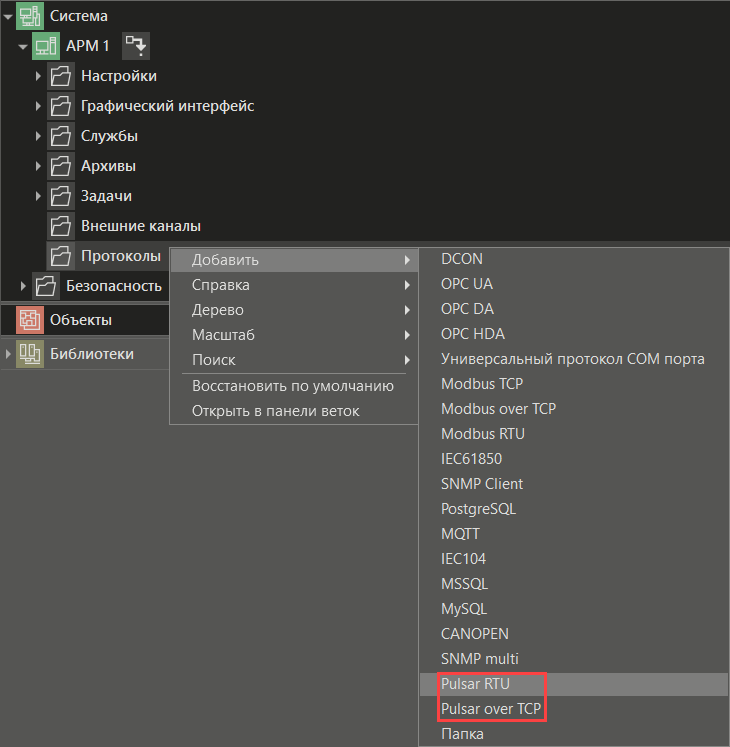

Рекомендуется добавлять элементы в проект при помощи контекстного меню:
Тип добавляемого протокола зависит от реального способа подключения счетчика:
•Pulsar RTU - если счетчик подключен по последовательному интерфейсу. Настройки этого протокола практически полностью соответствуют настройкам Modbus RTU.
•Pulsar over TCP - если счетчик подключен через конвертер Ethernet-COM. Настройки этого протокола соответствуют настройкам Modbus RTU over TCP

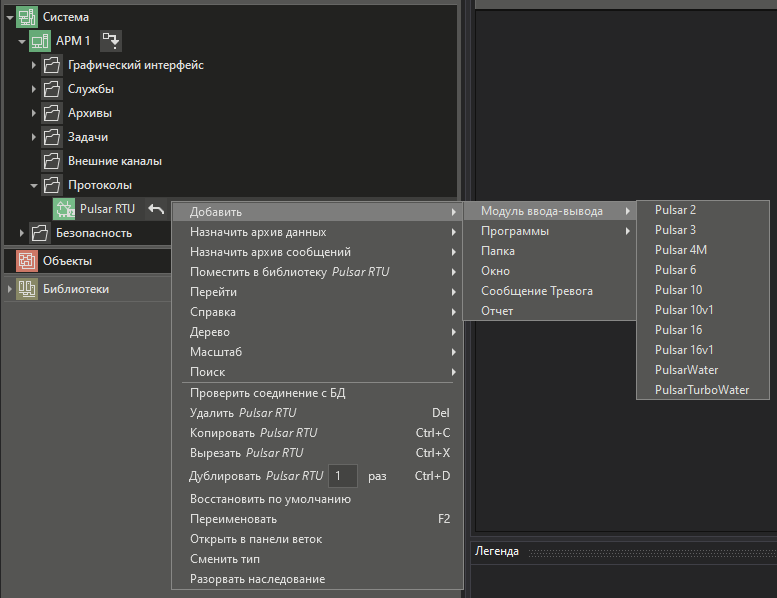

Затем при помощи контекстного меню протокола можно добавить модули ввода-вывода, которые уже содержат все необходимые каналы:
Каждый счетчик имеет предопределенный набор каналов, который характерен для него. Поддержаны наиболее используемые функции счетчиков.
Таблица каналов:
Название |
Назначение |
CurrentTime |
Канал служит для получения текущего времени устройства |
Группа Current |
Содержит считанные из прибора значения представленные в виде нарастающего итога. Группа содержит набор каналов, по количеству каналов прибора. |
Группа ArchiveHour |
Группа содержит каналы для получения архивных часовых значений. Может быть получено 1080 записей.Группа содержит набор каналов, по количеству каналов прибора. |
Группа ArchiveDay |
Группа содержит каналы для получения архивных суточных значений. Может быть получено 180 записей. Группа содержит набор каналов, по количеству каналов прибора. |
Группа ArchiveMonth |
Группа содержит каналы для получения архивных месячных значений. Может быть получено 24 записи. Группа содержит набор каналов, по количеству каналов прибора. |
Важно! У параметров каналов предназначенных для передачи архивных данных флаг Архивировать установлен по умолчанию. Если у архивируемого параметра снять флаг Архивировать, то этот канал выключится из опроса.
Поддерживаются следующие модули ввода-вывода:
Pulsar 2 - 2-канальный счетчик импульсов.
Pulsar 3 - 3-канальный счетчик импульсов.
Pulsar 4M - 4-канальный счетчик импульсов.
Pulsar 6 - 6-канальный счетчик импульсов.
Pulsar 10 - 10-канальный счетчик импульсов.
Pulsar 10v1 - 10-канальный счетчик импульсов новой модификации.
Pulsar 16 - 16-канальный счетчик импульсов.
Pulsar 16v1 - 16-канальный счетчик импульсов новой модификации.
Pulsar Water - ультразвуковой водосчетчик.
Pulsar TurboWater - турбинный водосчетчик.
Pulsar TurboWater V2 - турбинный водосчетчик новой модификации.
PulsarHeatmeter - ультразвуковой теплосчетчик.
PulsarHeatmeterV2 - ультразвуковой теплосчетчик новой модификации.
Важно! В зависимости от версии ультразвукового теплосчетчика новой модификации может быть использован только месячный архив.
Важно! Если при работе с турбинным счетчиком воды вы не уверены, какую модификацию выбрать, опробуйте оба счетчика Pulsar TurboWater и Pulsar TurboWater V2 поочередно.
После добавления в дерево проекта модулей ввода-вывода, настраивается панель свойств модулей.
Каждый модуль ввода-вывода имеет выход Отказ, а также группы каналов, согласно его максимальной конфигурации.
Если в опросе каких-либо каналов нет необходимости, то можно либо удалить их из конфигурации элемента уже после добавления его в дерево системы, либо сначала создать экземпляр модуля в пользовательской библиотеке, затем из его конфигурации удалить незадействованные каналы, после чего использовать в проекте уже новый видоизмененный библиотечный элемент.
Важно! Конфигурирование устройства, в том числе задание веса импульса, необходимо выполнять с помощью сервисного ПО предоставляемого производителем устройства.
