Категория свойств Текст

Категория свойств Текст имеется у элементов, в которых предполагается отображение полученного от параметра значения, а также ввод значений в клиенте визуализации с клавиатуры. Категория  определяет внешний вид текста. В данном разделе перечислены свойства, которые находятся в панели свойств в категории Текст и применимы для большинства графических элементов. В данной категории у некоторых элементов могут содержаться дополнительные свойства. Описание таких свойств дано в разделе, посвященному конкретному элементу.

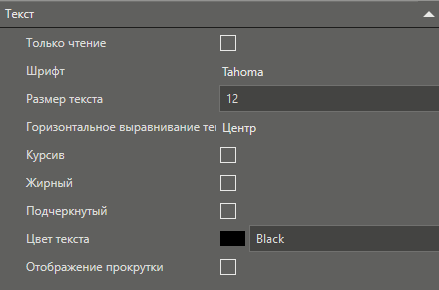

Вид категории в панели свойств:

sv_kat_text

Описание:

Название

Описание

Только чтение

Это свойство имеет тип BOOL. Если свойство Только чтение имеет значение TRUE, то в элементе блокируется ввод значений.

Шрифт

Данное свойство имеет тип STRING и задает семейство шрифта, используемое в элементе.

Чтобы упростить процесс поиска и выбора необходимого шрифта, используйте поиск-фильтр. Просто кликните на выпадающий список с помощью ЛК мыши и начните вводить ключевые слова или первые символы названия шрифта.

Размер текста

Это свойство имеет тип BYTE и задает размер шрифта (в pt).

Горизонтальное выравнивание текста

Определяет положение текста по горизонтали относительно границ области ввода текста. Возможные значения - Лево, Право, Центр.

Вертикальное выравнивание текста

Определяет положение текста по вертикали относительно границ области ввода текста. Возможные значения - Вверх, Центр, Вниз.

Курсив

Данное свойство имеет тип BOOL и может принимать значение TRUE (использовать курсив) или False (использовать обычный шрифт).

Жирный

Данное свойство имеет тип BOOL и может принимать значение TRUE (использовать жирный шрифт) или False (использовать обычный шрифт)

Многострочность

Данное свойство имеет тип BOOL и может принимать значение TRUE (разрешить многострочность текста) или False (запретить многострочность текста). Если свойство Многострочность имеет значение TRUE, то в элементе выполняется автоматический перенос текста.

Подчеркнутый

Данное свойство имеет тип BOOL и может принимать значение TRUE (использовать подчеркнутый шрифт) или False (использовать обычный шрифт).

Отображение прокрутки

Определяет будут ли появляться инструменты прокрутки. Если флаг установлен и в элементе необходимо отобразить многострочный текст, который превышает размеры элемента, то с правой стороны элемента появятся инструменты прокрутки.

Цвет текста

Определяет цвет текста элемента. При нажатии на кнопку sv_ramka_1, которая появляется с правой стороны при наведении мыши на свойство, открывается диалоговое окно выбора цвета.
