MasterSCADA 4D RT может работать с теплосчетчиками VKT7 компании Теплоком по платформонезависимому протоколу, который может использоваться в исполнительных системах, предназначенных для различных операционных систем.
Важно! По умолчанию этот протокол не входит в состав среды исполнения. Стоимость и условия лицензирования необходимо уточнять по электронной почте sales@masterscada.ru

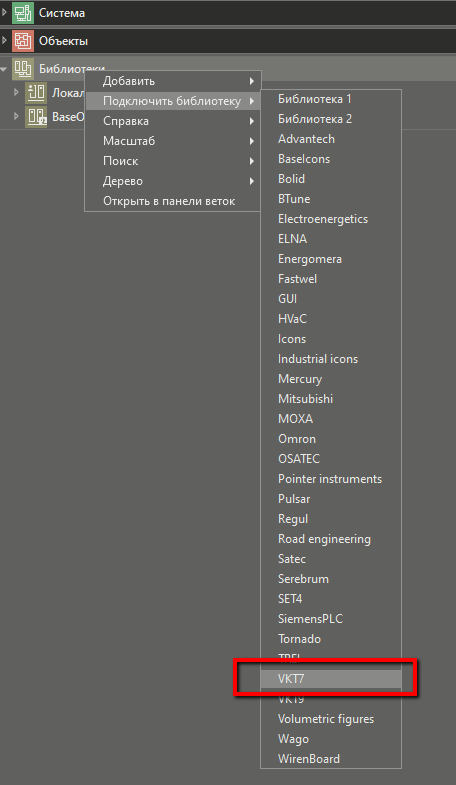

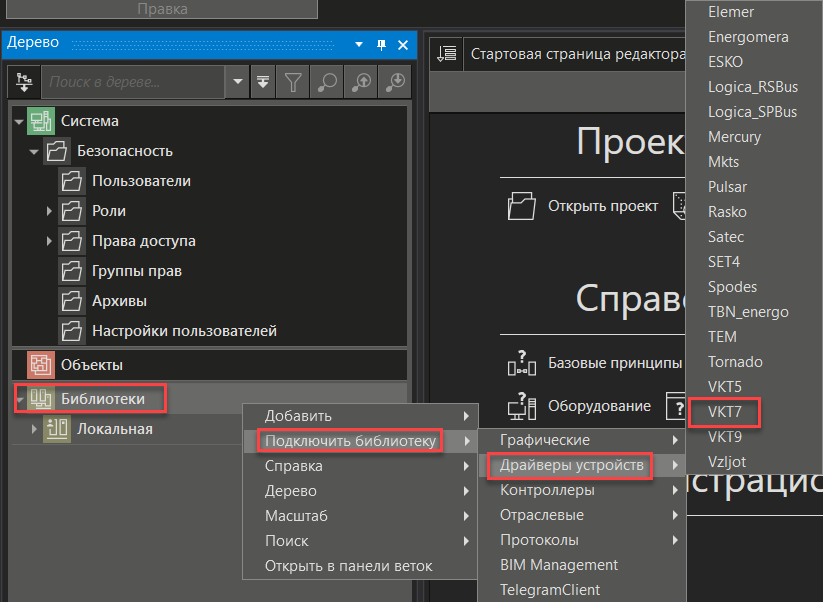

Чтобы была возможность использовать теплосчетчики VKT7 в проекте необходимо подключить соответствующую библиотеку:

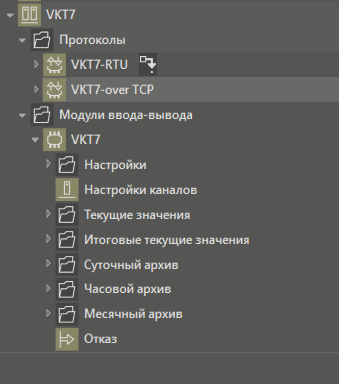

В полном дереве библиотека VKT7 имеет вид:
После этого в проект могут быть добавлены сначала протокол, а затем устройство, любым известным способом, например, при помощи контекстного меню узла, или с использованием контекстной панели, или путем перетаскивания элемента из библиотеки в дерево системы.

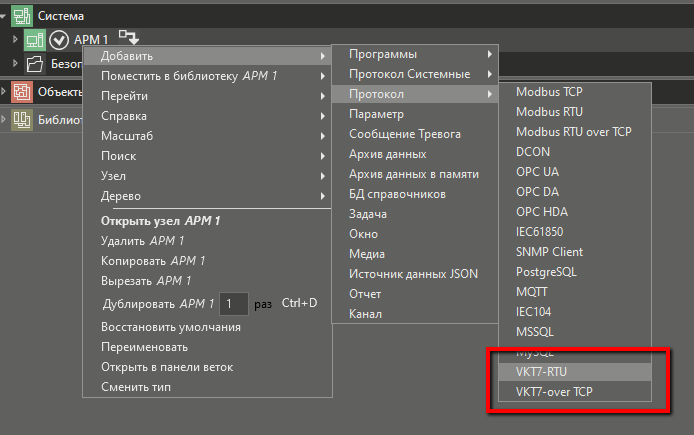

Рекомендуется добавлять элементы в проект при помощи контекстного меню:
Тип добавляемого протокола зависит от реального способа подключения теплосчетчика:
•Modbus RTU-VKT7 - если счетчик подключен по последовательному интерфейсу. Настройки этого протокола соответствуют настройкам Modbus RTU.
•Modbus over TCP-VKT7 - если счетчик подключен через конвертер Ethernet-COM. Настройки этого протокола соответствуют настройкам Modbus RTU over TCP

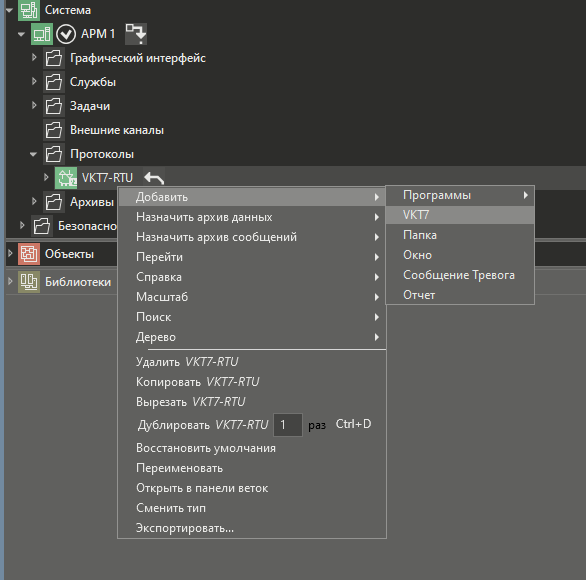

После этого, в настроенный протокол добавляется элемент, соответствующий теплосчетчику VKT7:

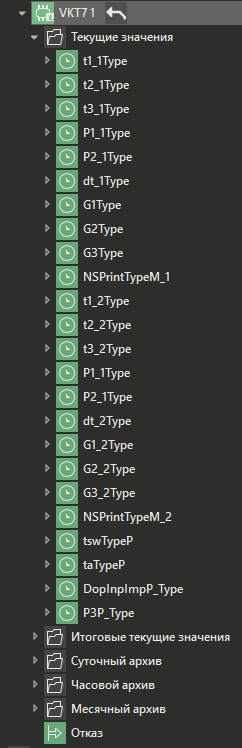

В дереве системы элемент VKT7 имеет вид:
Элемент VKT7 имеет выход Отказ, а также группы каналов, согласно его максимальной конфигурации. Подробное описание смотрите в разделе Тепловычислитель VKT7.
Если в опросе каких-либо каналов нет необходимости, то можно либо удалить их из конфигурации элемента VKT7 уже после добавления его в дерево системы, либо сначала создать экземпляр элемента VKT7 в пользовательской библиотеке, затем из его конфигурации удалить незадействованные каналы, после чего использовать в проекте уже новый видоизмененный библиотечный элемент. .
Для корректной работы добавленного элемента необходимо настроить его панель свойств.
