Описание интеллектуальной СКС ITQ IQLink

Интеллектуальная СКС ITK IQLink включает в себя следующие компоненты:

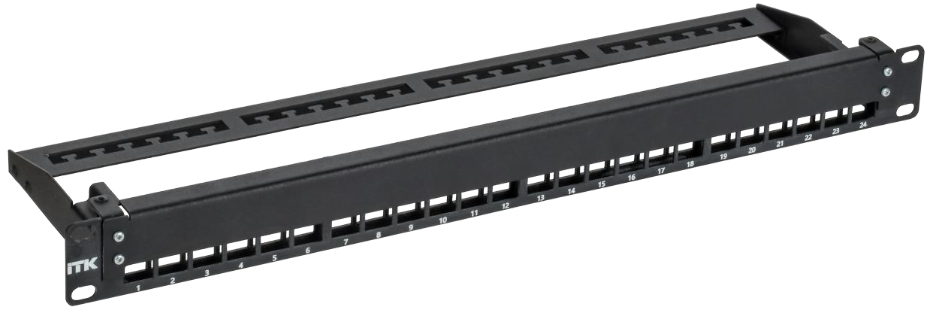

•ITK Патч-панель модульная 1U UTP 24 порта , артикул PP24-1UMU-INT

•ITK Модуль интеллектуальный (master), артикул INT-MI-M

•ITK Модуль интеллектуальный (slave), артикул  INT-MI-S

Для корректной работы необходимо, чтобы в патч-панель были установлены коммутационные модули определенного типа (ITK Keystone Jack модули, UTP, Cat 5e, 6, 6a, черного цвета, например, CS1-1C06U-11-09).

Над каждым портом 24-портовой патч-панели с интеллектуальным модулем расположены 2 датчика:

•ИК-датчик для определения наличия или отсутствия патч-корда в порту;

•ПЭМИ - для бесконтактного определения наличия или отсутствия трафика Ethernet в патч-корде;

а также LED-индикатор.

Кроме того, на модуле присутствуют 2 кнопки управления.

Модуль master

Модуль master имеет следующие порты:

Необходимые параметры модуля master, которые заполняются в системе IQLink:

1) IP-адрес;

2) MAC-адрес;

3) UID - уникальный идентификатор 96-bit - 24-х значное шестнадцатеричное число.

Модуль slave

Модуль slave имеет следующие порты:

Необходимые параметры для модуля slave, заполняемые в системе IQLink:

1) UID - уникальный идентификатор 96-bit - 24-х значное шестнадцатеричное число.
