Для интерконнект соединения необходимо создать рабочее задание на соединение портов между интеллектуальной патч-панелью и "неинтеллектуальным" оборудованием.

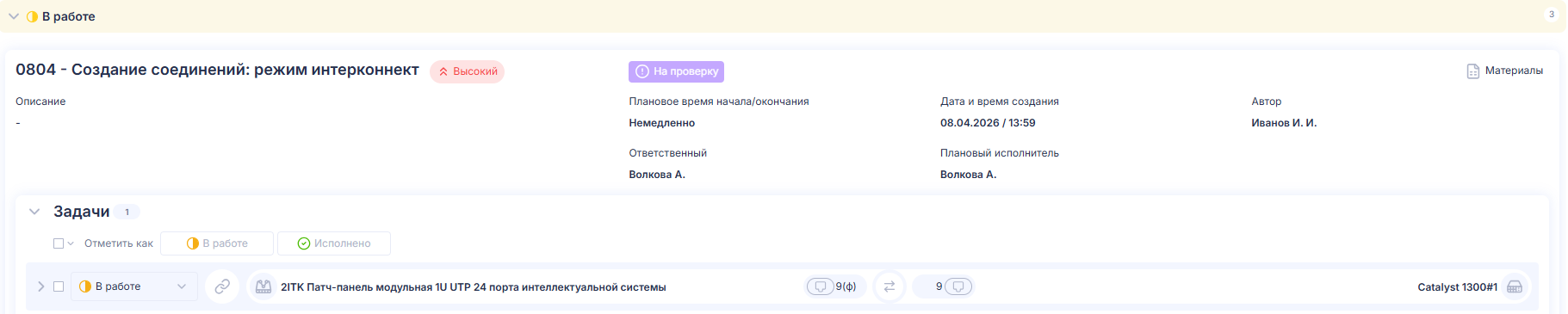

Рассмотрим на примере следующего рабочего задания, где интерконнект соединение между портами на интеллектуальной патч-панели и коммутаторе. Переводим данное рабочее задание в статус "В работе":
Далее система подаеткоманду включения зеленого цветового индикатора на физическом оборудовании для порта на интеллектуальной патч-панели, назначенного в рабочем задании. Индикатор на интеллектуальной панели мигает быстро зеленым. Инженер подключает один конец кабеля в первый порт. Система считывает событие, поступившее от инфракрасного датчика панели. В модуле событий формируется событие “Подключение патч-корда к порту”.
Система проверяет, в нужный ли порт подключен кабель. Если подключение верное, то система переводит мигание на несколько секунд в режим постоянного свечения зеленым и затем отключает индикатор.
Если кабель подключен в неправильный порт, то индикатор ошибочного порта мигает красным, до тех пор, пока кабель не будет вытащен. В модуле событий формируется событие “Несанкционированное подключение”.
Затем инженер подключает второй порт, назначенный в задании, находящийся на "неинтеллектуальном" оборудовании.
После того, как инженер вставил второй конец патч-корда, ему необходимо подтвердить, что подключение выполнено. Для этого он нажимает два раза правую кнопку на интеллектуальной панели.
Если в течении 5 минут (параметр может быть настроен) подтверждение не пришло, то индикатор порта на интеллектуальной панели переводится в режим мигания красным. В системе формируется событие “Несанкционированное подключение”.

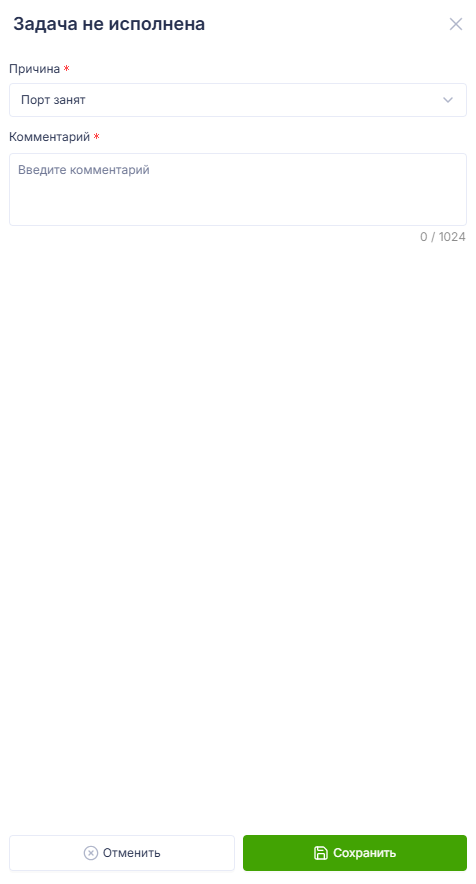

Далее, если пришло подтверждение от патч-панели, система переведет задачу рабочего задания в статус "Исполнено".Также статусы задач можно менять вручную. Если же соединение не было добавлено по какой-либо причине, пользователю необходимо вручную указать статус "Не исполнено" и указать причину и комментарий к данному действию.

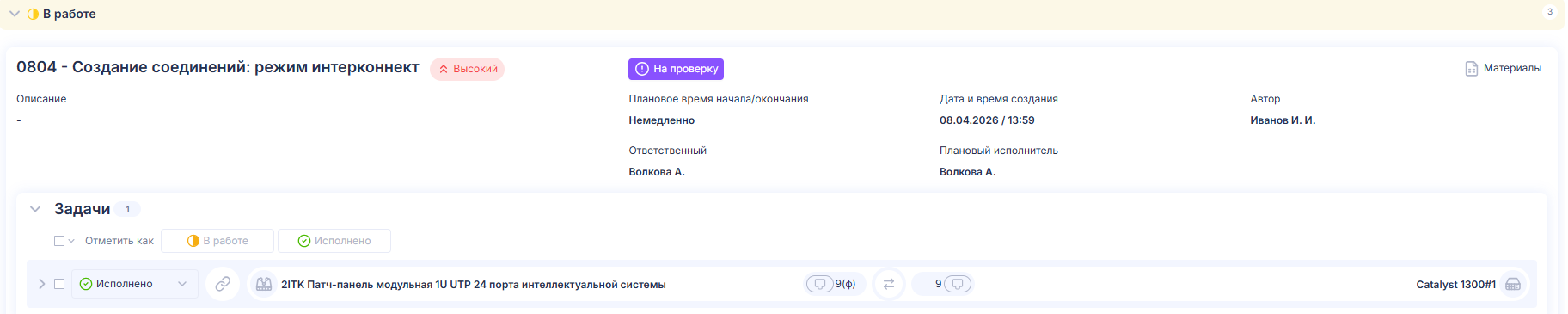

После проделанных действий в системе рабочее задание выглядит следующим образом.
Далее меняем статус рабочего задания, отправляя его на проверку. После того как проверка пройдет, рабочее задание перейдет в статус Исполнено или Частично исполнено.

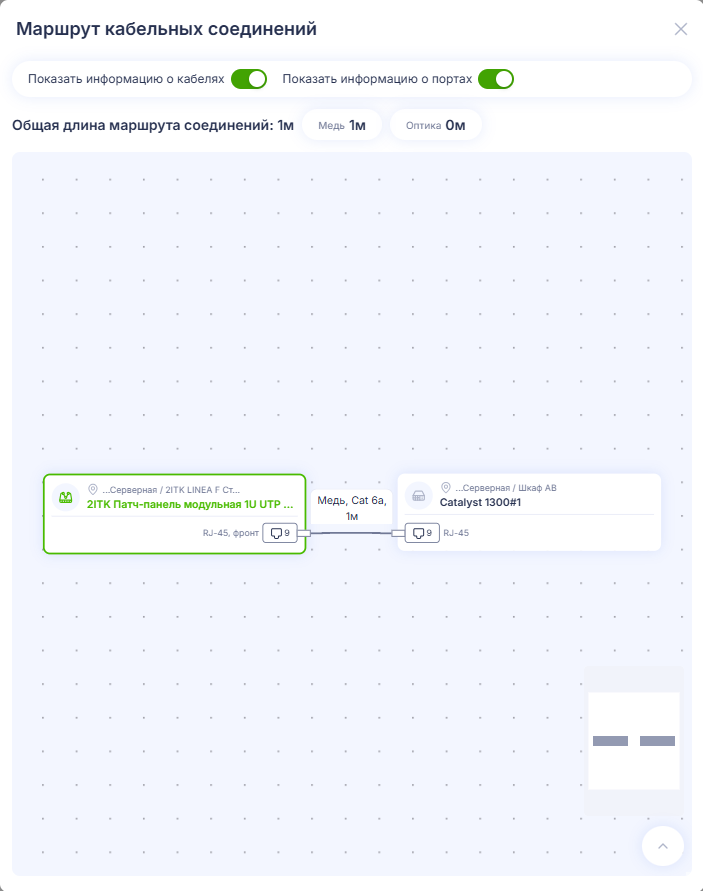

После этого, перейдя в карточку оборудования или на страницу маршрута кабельных соединений, видим, что добавленные нами соединения на физическом оборудовании были автоматически добавлены и в систему.
