Для кросс-коннект соединения необходимо создать рабочее задание на соединение портов внутри одной или разных интеллектуальных патч-панелей.

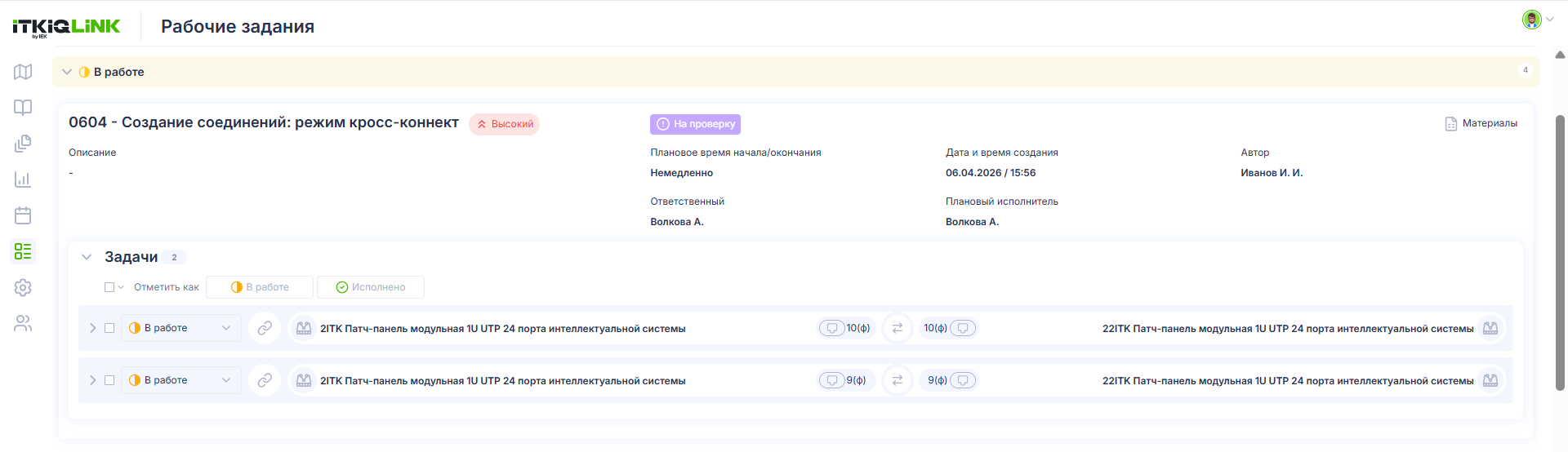

Рассмотрим на примере следующего рабочего задания, где кросс-коннект соединения между портами на разных интеллектуальных патч-панелях. Создаем рабочее задание на Создание соединения. Переводим данное рабочее задание в статус "В работе":
Далее система подает команду включения зеленого цветового индикатора на физическом оборудовании для первого порта, назначенного в рабочем задании. Индикатор на интеллектуальной панели мигает быстро зеленым. Инженер подключает один конец патч-корда в первый порт. Система считывает событие, поступившее от инфракрасного датчика панели. В модуле событий формируется событие Подключение патч-корда к порту.
Система проверяет, в нужный ли порт подключен кабель. Если подключение верное, то система переводит мигание индикатора на несколько секунд в режим постоянного свечения зеленым и затем отключает индикатор.
Если кабель подключен в неправильный порт, то индикатор ошибочного порта мигает красным, до тех пор, пока кабель не будет вытащен. В модуле событий формируется событие “Несанкционированное подключение”.
После правильного подключения первого порта идет подача команды включения цветового индикатора на второй порт, назначенный в задании. Индикатор второго порта мигает быстро зеленым. Инженер подключает второй конец патч-корда. Если подключение верное, то мигание порта на несколько секунд переводится в постоянный режим свечения зеленым ,и затем индикатор отключается.
Далее, если оба конца патч-корда подключены, система автоматически переведет задачу рабочего задания в статус "Исполнено".Также статусы задач можно менять вручную. Если же соединение не было добавлено по какой-либо причине, пользователю необходимо вручную указать статус "Не исполнено" и указать причину и комментарий к данному действию.
После проделанных действий в системе рабочее задание выглядит следующим образом.
Далее меняем статус рабочего задания, отправляя его на проверку.

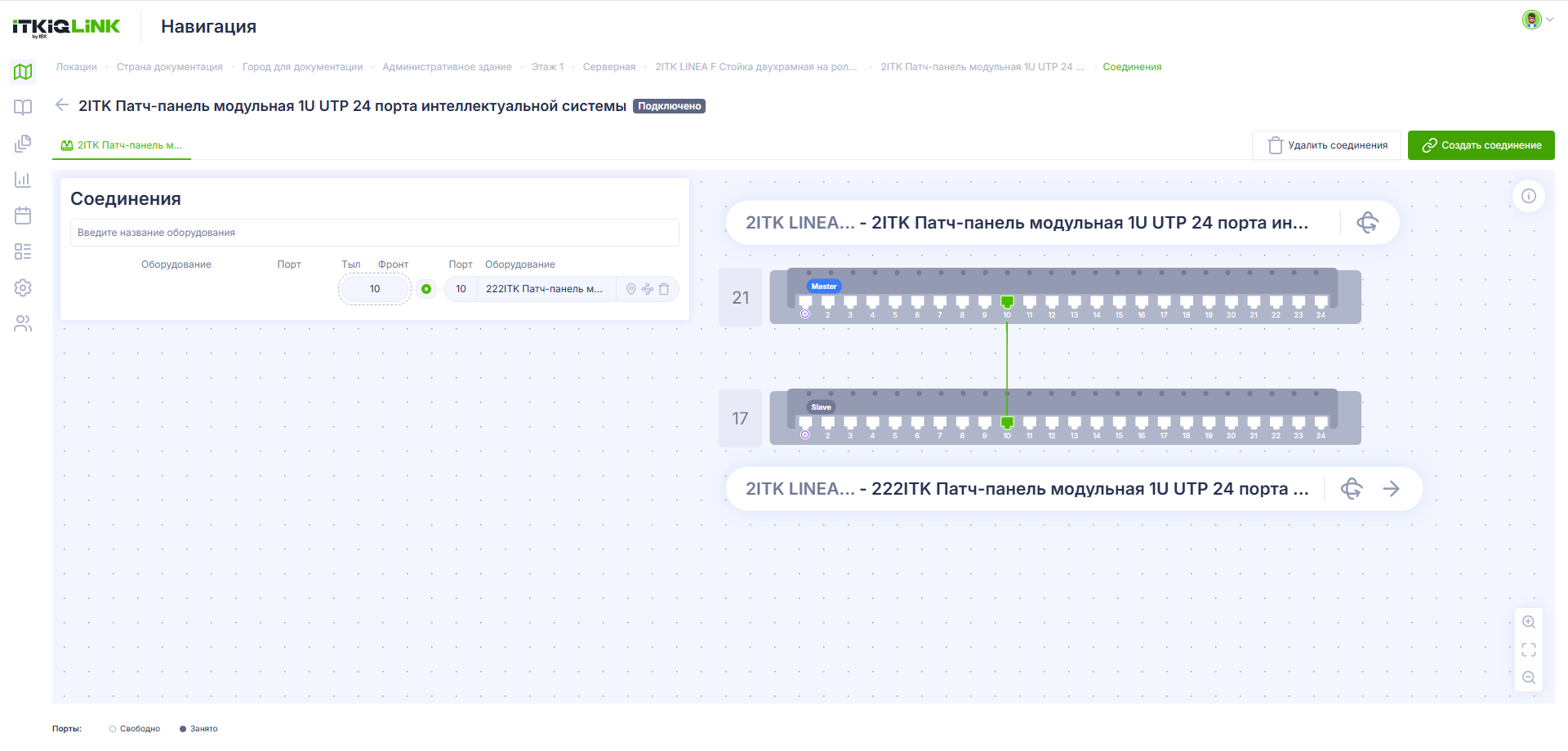

После того как проверка выполнена, рабочее задание переходит в статус "Исполнено" или "Частично исполнено". После этого перейдя в карточку оборудования, видим, что добавленные нами соединения на физическом оборудовании были автоматически добавлены и в систему.
В модуле событий сформируется событие "Соединение установлено".
Когда к данному соединению будет подключено с 2-х концов активное оборудование, то на интеллектуальной панели сработает датчик Ethernet сигнала. В модуле событий будет сформировано событие “Установка соединения подтверждена. Есть Ethernet сигнал”.
