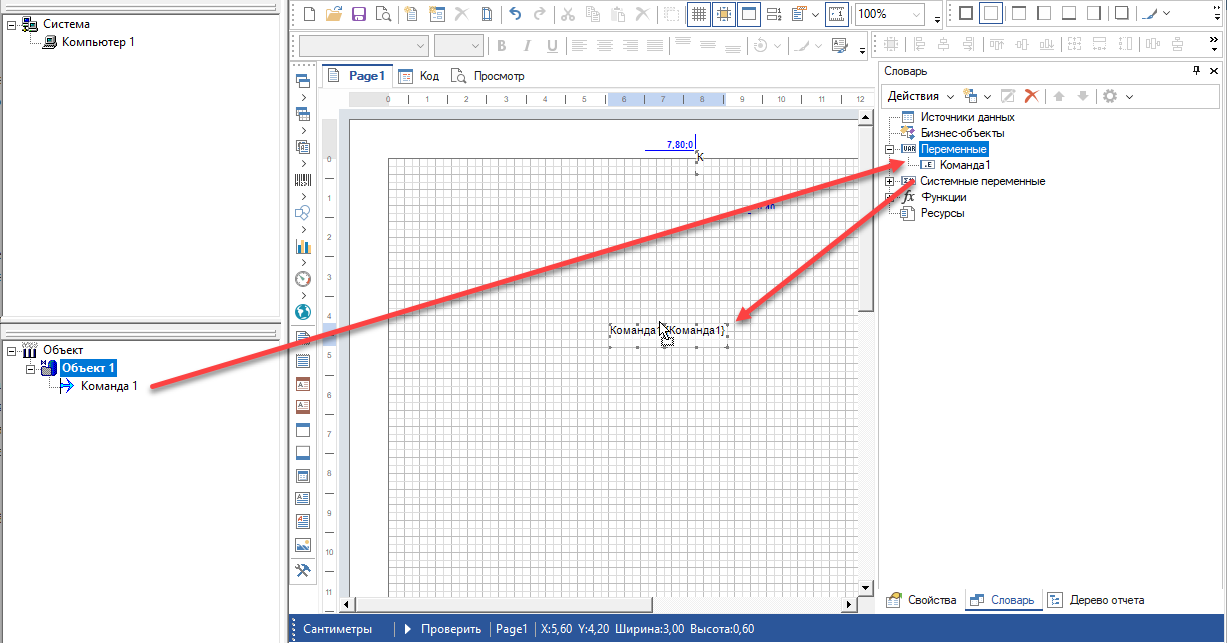

Для того чтобы отобразить значение переменной (или группы переменных) в отчёте достаточно перетащить её из дерева MasterSCADA на закладку "Словарь" в раздел "Переменные" редактора отчётов, а затем из словаря – на страницу отчёта.
При этом в разделе "переменные" появятся её имя, а на закладке "Свойства" отобразится абсолютный путь этой переменной в дереве MasterSCADA.
На странице отчёта вновь добавленная переменная отображается в виде двух полей: текстовым полем с именем переменной и собственно полем мгновенного значения переменной.

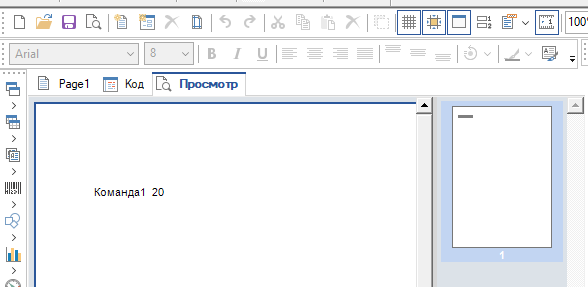

При этом, если у соответствующей переменной в дереве MasterSCADA установлено свойство "Значение до опроса" или "Константа", то это значение можно увидеть в отчёте сразу же, выбрав закладку "Предварительный просмотр". На этой закладке удобно контролировать все действия по изменению содержимого и оформления отчёта. Вид отчета будет полностью сформирован без перехода в режим исполнения.
Важно помнить, что в отчёте допускается использование переменных разных объектов MasterSCADA, но правильнее использовать только те переменные, которые принадлежат тому же объекту (или его дочерним объектам), что и отчёт. Это избавит в дальнейшем от необходимости помнить и восстанавливать все внешние связи при тиражировании объекта с отчётом.
Также важно помнить, что переменные добавленные из дерева объектов имеют атрибут "Только чтение", то есть их нельзя изменить в процессе построения отчета.

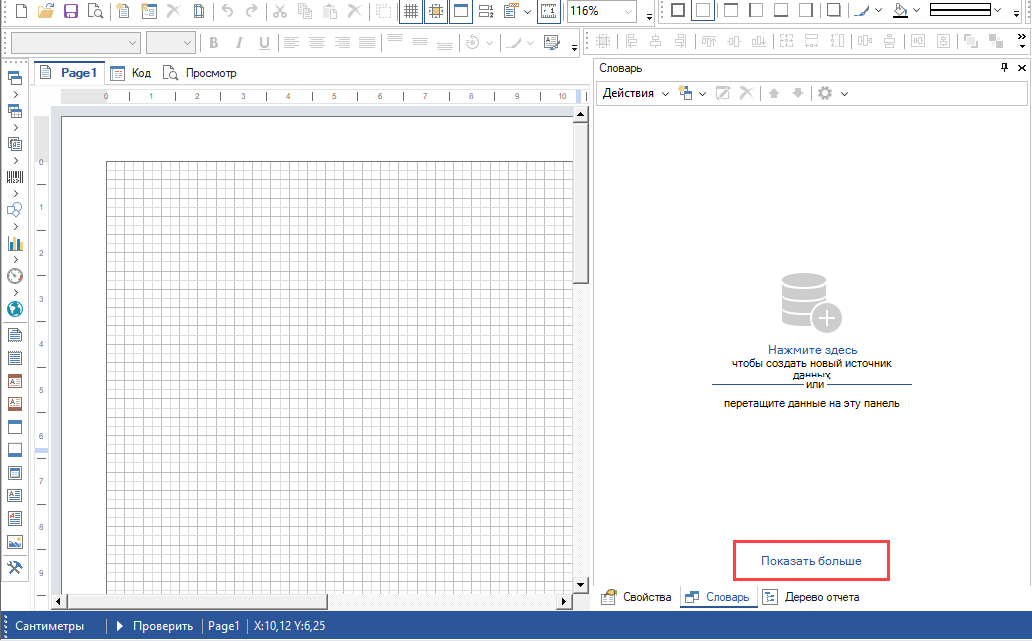

Примечание. Если в словаре у вас отсутствуют пункты Источник данных, Переменные и прочие, то нажмите на кнопку Показать больше.
