Несколько иначе, чем с мгновенными значениями, осуществляется добавление в отчёт переменных, содержащих архивы значений.
Для того чтобы добавить в отчёт переменную MasterSCADA, содержащую архив значений, нужно:

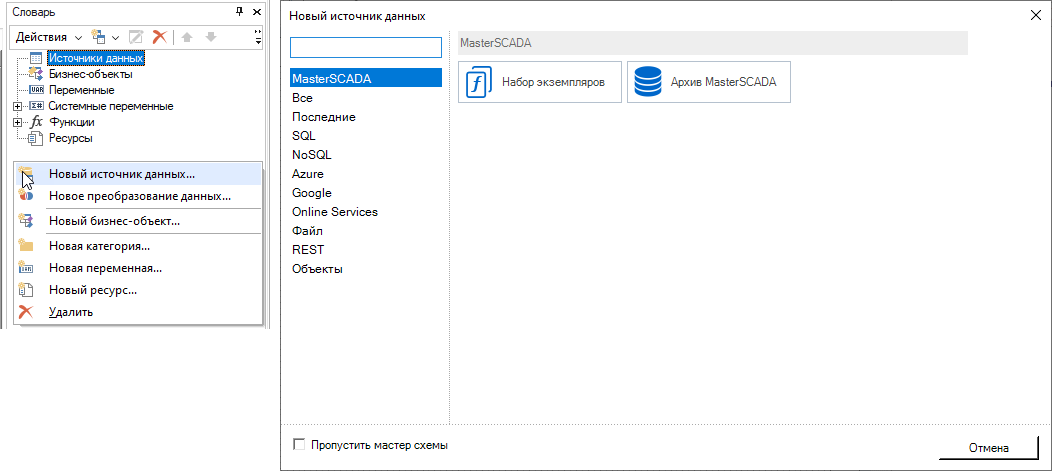

1. Создать новый источник данных. Для этого надо щёлкнуть правой кнопкой мыши на поле панели "Словарь" и выбрать в появившемся меню пункт "Новый источник данных", далее "Архив MasterSCADA" и присвоить ему наименование и псевдоним.
Примечание. Имена элементов словаря не должны содержать пробелы и специальные символы. Так же они не могут начинаться с цифры.

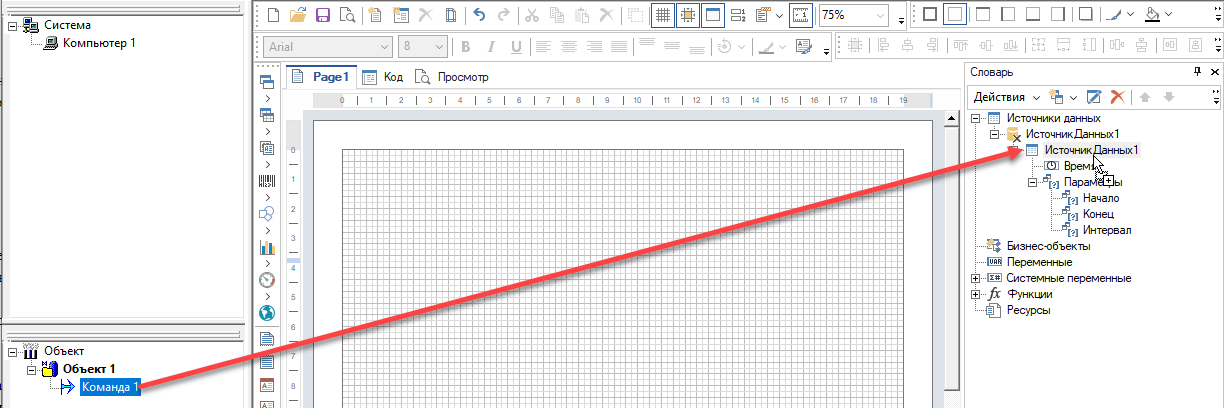

2. Перетащить мышью в созданный источник данных переменную или группу переменных, содержащую архивные значения.
3. Установить период времени, за который будут отображены архивные значения переменных.
Для того, чтобы вывести данные за какой-либо период, необходимо настроить параметры источника данных Начало и Конец. Их можно задать с помощью указания определённой даты и времени, посредством вычисления функции или перетаскиванием переменной MasterSCADA. Текущую связь переменной можно посмотреть в свойствах этой переменной.
Примечание. Если параметры "Начало" и "Конец" не будут заданы, то периодический отчет сформирован не будет.

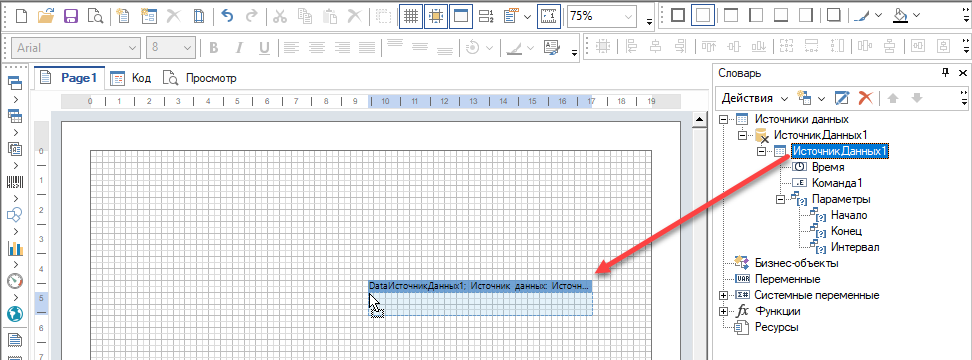

4. Перетащить на страницу источник данных. При этом активизируется мастер добавления данных в отчёт.
4. В появившемся окне мастера можно:
• Выбрать, какие из переменных источника данных будут добавлены в виде колонок таблицы в отчёт, или выбрать все переменные одним щелчком.
• Задать порядок отображения добавляемых колонок.
• Разрешить мастеру автоматически добавить в отчёт секции заголовка и итога данных
5. На вкладке "предварительный просмотр" можно проконтролировать корректность и расположение добавленных в отчёт данных.
