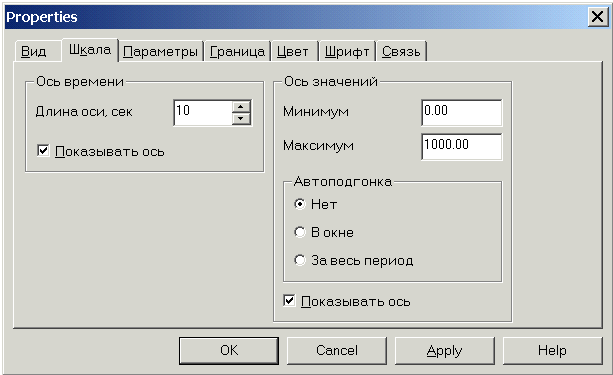

На закладке "Шкала" настраиваются оси графика ВФБ
ЭЛЕМЕНТ ДИАЛОГА |
ОПИСАНИЕ |
Ось времени |
|
Поле ввода "Длина оси, сек" |
Задает диапазон оси времени графика в секундах |
Флажок "Показывать ось" |
Задает необходимость отображения оси времени на поле графика |
Ось значений |
|
Поле ввода "Минимум" |
Задает значение нижней границы диапазона шкалы значений |
Поле ввода "Максимум" |
Задает значение верхней границы диапазона шкалы значений |
Поле выбора "Автоподгонка" |
Задает вид отображения диапазона шкалы по оси значений. "Нет" означает, что диапазон шкалы соответствует заданным границам. "В окне" означает, что диапазон шкалы автоматически выбирается от минимума до максимума значения параметра на видимом в настоящий момент в окне отрезке графика. "За весь период" означает, что диапазон автоматически выбирается от минимума до максимума значения параметра за все время отображения графика на мнемосхеме (с момента последнего открытия мнемосхемы) |
Флажок "Показывать ось" |
Задает необходимость отображения оси значений на поле графика |
Примечание: При отсутствии связи у выхода ВФБ наследование настроек свойств переменной не работает. В этом случае все свойства графика настраиваются непосредственно на страницах свойств. После установления в дереве связи выхода ВФБ для импорта всех необходимых настроек следует выполнить команду меню "Сервис/Обновить связи".
