ЭЛЕМЕНТ ДИАЛОГА

ОПИСАНИЕ

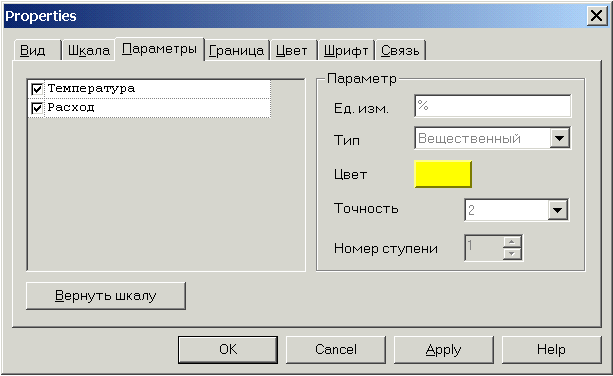

Список отображаемых параметров

Флажками задаются те параметры, которые должны отображаться на графике, название параметра может быть изменено (Внимание! При привязке переменных к параметрам графика в дереве объекта необходимо начинать с первого параметра)

Поле ввода "Ед. изм."

Единица измерения наследуется из свойств переменной дерева объекта и может быть изменена, при отсутствии текста единица измерения не пишется

Поле ввода "Тип"

Тип значения наследуется из свойств переменной дерева объекта и может быть изменен, при этом будет производиться необходимое преобразование значения

Кнопка  "Цвет"

Задает цвет, которым будет отображаться график выбранного в списке параметра

Выпадающий список "Точность"

Точность  представления числа (число знаков после запятой) наследуется из свойств переменной дерева объекта и может быть изменена

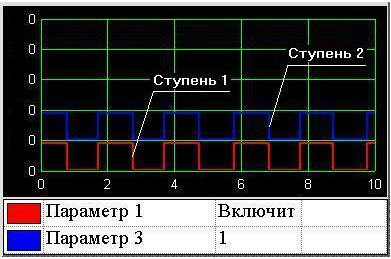

Поле ввода "Номер ступени"

Используется для разнесения по вертикали графиков нескольких дискретных параметров (чтобы избежать наложение их друг на друга), задает ступень параметра

Кнопка "Вернуть шкалу"

Восстанавливает свойства. унаследованные из дерева объекта
