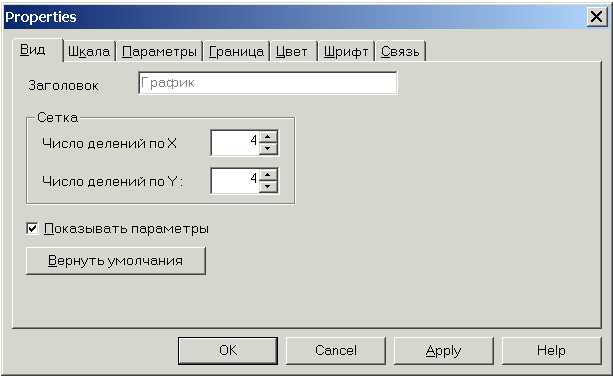

На закладке "Вид" настаивается внешний вид ВФБ График
ЭЛЕМЕНТ ДИАЛОГА |
ОПИСАНИЕ |
Поле ввода "Заголовок" |
Текст заголовка наследуется от имени данного экземпляра ВФБ График в дереве объекта (название "График" в дереве объекта может быть изменено), новое имя может быть задано в поле ввода, при отсутствии текста график заголовка не имеет |
Поле ввода "Число делений по Х" |
Задает число делений графика по оси Х |
Поле ввода "Число делений по Y" |
Задает число делений графика по оси Y |
Флажок "Показывать параметры" |
Задает необходимость отображения таблицы параметров под графиком (таблица содержит для каждого параметра имя, текущее значение и единицу измерения) |
Кнопка"Вернуть умолчания" |
Восстанавливает свойства. унаследованные из дерева объекта |
Примечание: При отсутствии связи у выхода ВФБ наследование настроек свойств переменной не работает. В этом случае все свойства графика настраиваются непосредственно на страницах свойств. После установления в дереве связи выхода ВФБ для импорта всех необходимых настроек следует выполнить команду меню "Сервис/Обновить связи".
