Отображение

Состояние

Поведение

Вентилятор ВКЛЮЧЕН

Ровный зеленый цвет

Вентилятор ОТКЛЮЧЕН

Ровный белый цвет

Присутствует сигнал аварии

Мигает красная рамочка.

Недостоверное состояние

Ровный серый цвет

ВКЛЮЧЕН и запрет управления

Запрещены все операции, включая управление от защит и блокировок

ОТКЛЮЧЕН и запрет управления

Запрещены все операции, включая управление от защит и блокировок

Недостоверное состояниe  и запрет управления

Запрещены все операции, включая управление от защит и блокировок

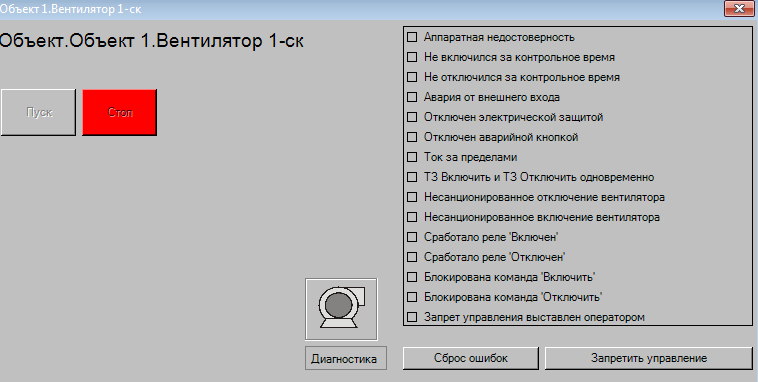

Панель

Индикаторы

Диагностика

•Аппаратная недостоверность -  входные сигналы, отображающие состояние электродвигателя, имеют плохой признак качества;

•Не  включился за контрольное время - в случае отсутствия сигнала ИСТИНА на входе «Включен» по истечении контрольного времени с момента выдачи на выход команды Включить;

•Не отключился за контрольное время - в случае отсутствия сигнала ИСТИНА на входе «Отключен» по истечении контрольного времени с момента выдачи на выход команды Отключить;

•Авария от внешнего входа - формируется при наличии тогда когда на входе «Авария» установлен и держится сигнал ИСТИНА, при этом блокируются кнопку "Пуск" и "Стоп";

•Отключен электрической защитой - фиксируется в момент когда на вход «Откл эл. защитой» приходит сигнал ИСТИНА, сбрасывается только кнопкой "Сброс ошибок" либо когда вход "Квитирование Аварии"=ИСТИНА; При квитировании происходит выдача импульса на выход "Команда Отключить", для сброса прибора обеспечивающего электрическую защиту;

•Отключен аварийной кнопкой - фиксируется в момент когда на вход «Откл эл. защитой» приходит сигнал ИСТИНА, сбрасывается только кнопкой "Сброс ошибок" либо когда вход "Квитирование Аварии"=ИСТИНА;

•Ток за пределами - формируется при появления сигнала ИСТИНА на входе «Ток за пределами»;

•ТЗ Включить и ТЗ Отключить одновременно - информирует об одновременного поступления сигнала ИСТИНА на входы «ТЗОтключить» и «ТЗВключить», имеющих одинаковый приоритет и взаимно блокирующих друг друга;

•Несанкционированное отключение вентилятора - формируется при появлении сигналов на входах «Отключен»=ИСТИНА и «Включен»=ЛОЖЬ, если при этом отсутствовали команд на отключение от оператора,ФГУ или технологических защит;

•Несанкционированное включение вентилятора - формируется при появлении сигналов на входах «Отключен»=ЛОЖЬ и «Включен»=ИСТИНА, если при этом отсутствовали команд на включение от оператора, ФГУ или технологических защит;

•Сработало реле «Включен» - вход «Включен» = ИСТИНА;

•Сработало реле «Отключен» - вход «Отключен» = ИСТИНА;

•Блокирована команда «Включить» - вход «Запрет Включить» = ИСТИНА;

•Блокирована команда «Отключить» - вход «Запрет Отключить» = ИСТИНА;

•Запрет управления выставлен оператором - в окне управления нажата кнопка «Запретить управление».
