Визуальный функциональный блок

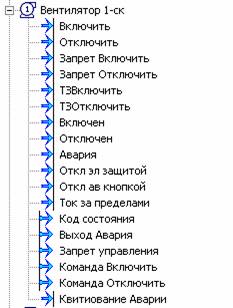

Вид функционального блока в дереве объекта:
Описание:
Функциональный блок Вентилятор односкоростной, загружаемый в контроллер, осуществляет функцию управления односкоростным исполнительным механизмом, а также предоставляет возможность отображения на видеокадре мнемонического символа состояния исполнительного механизма, привязанного к этому ФБ..
Логика работы функционального блока:
При поступлении команды на вход «Включить» происходит включение ИМ, если механизм был выключен.
При поступлении команды на вход «Отключить» происходит отключение механизма.
Переключения осуществляются в соответствии со следующей логикой:
1.При поступлении команды на вход «Включить» устанавливается флаг «Идет переключение». Проверяется состояние входа «Включен». Если ИМ не включен, то выдаётся команда «Включить» и, по истечении времени Td (Контрольное время включения/отключения), проверяется исполнение команды. При обнаружении неисполнения команды выставляется признак «Не включился за контрольное время» и сбрасывается признак «Идет переключение» (мигание зеленого кружка внутри мнемосимвола). При успешном выполнении команды (наличие сигнала «Включен») сбрасывается признак «Идет переключение».
2.Поступление команды на вход «Отключить» приводит к отключению механизма. Действия, выполняемые по команде от входа «Включить», отменяются. Проверяется состояние входа «Включен». При наличии включённого состояния выдаётся команда на его отключение и, по истечении времени Td (Контрольное время включения/отключения), проверяется исполнение команды. При обнаружении неисполнения команды выставляется признак «Неисполнение команды отключения». При успешном выполнении команды (наличие сигнала «Отключен») сбрасывается признак «Идет переключение».
3.Выставление признака «Запрет управления» через окно оператора, блокирует выдачу каких-либо команд из функционального блока. Эта команда обладает наивысшим приоритетом.
4.Диагностика.
Контролируются:
oисполнение выданных команд на включение/отключение;
oфакт срабатывания Электрической защиты по наличию сигнала "ИСТИНА" на входе «Отключён электрической защитой»; При квитировании данного события, ФБ посылает импульс на отключения для сброса электрической защиты.
oФакт отключения ИМ Аварийной кнопкой по наличию сигнала "ИСТИНА" на входе "Отключен ав кнопкой".
oФакт выхода тока Вентилятора за допустимые пределы значения, по наличию сигнала "ИСТИНА" на входе "Ток за пределами".
oнесанкционированный доступ – в случае изменения состояния «включен/отключен» без команд от функционального блока и при отсутствии электрических защит
oВозможен контроль других аварийных событий не учтенных в данном ФБ по наличию сигнала "ИСТИНА" на входе "Авария".
Появление следующих диагностических сигналов блокирует команды по входам включения/отключения до квитирования - «Неисполнение команды включения/отключения», «Отключен электрической защитой». При наличии сигнала "Ток за пределами" блокируются только команды на включение ИМ.
5. Все команды, приходящие на ФБ, разделяют на группы приоритетов. Более приоритетные команды и блокировки блокируют менее приоритетные команды. Команды с одним приоритетом, но противоположные по направлению дополняют друг друга. Общий перечень команд в порядке увеличения приоритета:
•Команды "Отключить" и "Выключить" от оператора. команды "Включить" и "Отключить" от внешней логики.
•Команды "Запрет Включить" и "Запрет Отключить" от внешней логики
•Команды от технологических защит, подаваемые через входы "ТЗОтключить" и "ТЗВключить".
•Блокировки при обнаружении аварийного состояния.
•Запрет управления выставленной оператором через окно управления.
6. Выходные команды формируются в виде импульса заданной длительности (в настройках ФБ). Одновременная выдача противоположных команд блокируется .
Смотрите также:
•Свойства и настройки функционального блока:
Страница свойств Настройки | Входы и выходы ФБ
•Мнемоническое отображение функционального блока на мнемосхеме
Поддерживаемый тип опроса: любой
Восстановление при рестарте: поддерживается
Примечание: ФБ доступен во всех редакциях кроме Free версии MSRT32 (на 32 тега).
