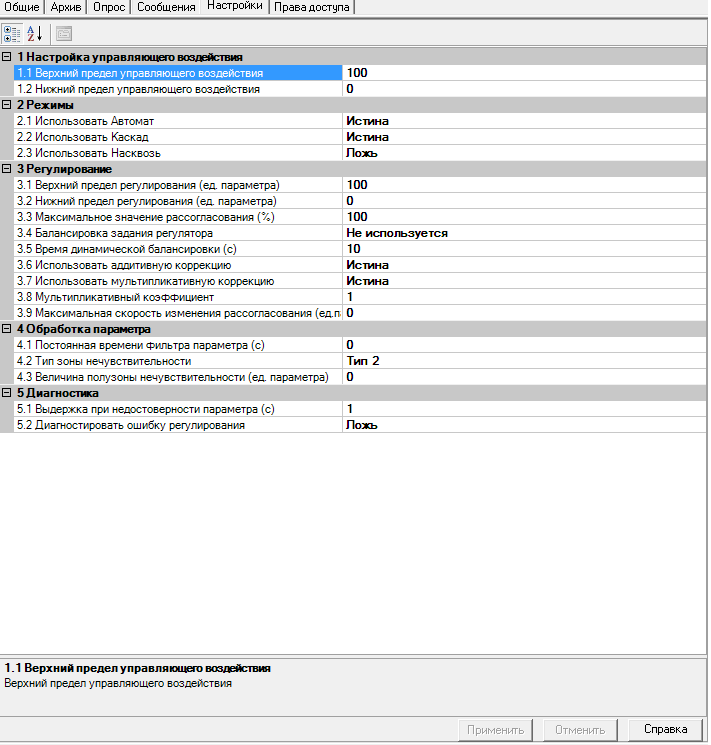

Элемент управления

Описание

Группа "Настройка управляющего воздействия"

•Верхний предел управляющего воздействия - ограничение величины управляющего воздействия;

•Нижний предел управляющего воздействия -ограничение величины управляющего;

Группа"Режимы"

•Использовать Автомат - использовать режим «Автомат»;

•Использовать Каскад - использовать режим «Каскад»;

•Использовать Насквозь -использовать режим «Насквозь»;

Группа "Регулирование"

•Верхний предел регулирования -  ограничение величины задатчика;

•Нижний предел регулирования  -ограничение величины задатчика;

•Максимальное значение рассогласование (%) -  максимальное по абсолютному значению рассогласование, пропускаемое на регулятор. Если рассогласование превышает это значение, то рассогласование принимается равным этому значению;

•Балансировка задания регулятора - не используется   ;

•Время динамической балансировки, (с);

•Использовать аддитивную коррекцию -  при включенном флаге, значение, поступающее на вход «аддитивная коррекция», прибавляется к величине рассогласования;

•Использовать мультипликативную коррекцию -при включенном флаге позволяет использовать вход «Использовать Мультипликативную Коррекцию». При подаче сигнала ИСТИНА на этот вход, значение величины рассогласования, с учетом аддитивной коррекции, умножается на коэффициент, введенный в свойствах настроек ФБ в строке «Мультипликативный коэффициент»;

•Мультипликативный коэффициент - тип значения - вещественный;

•Максимальная скорость изменения рассогласования.

Группа "Обработка параметра"

•Постоянная времени фильтра параметра;

•Тип зоны нечувствительности - в настройке указывается, какая из функций используется при пересчете величины рассогласования.

•Величина полузоны нечувствительности.

Группа "Диагностика"

•Выдержка при недостоверности параметра, с;

•Диагностировать ошибку регулирования - определяет  наличие контроля правильности регулирования.
