Символ динамического элемента «Аналоговый ПИД-регулятор» состоит из прямоугольной подложки серого цвета, на которой расположены два элемента – круг, отображающий текущее состояние/режим регулятора, и надпись (сокращенное название регулятора, например, КРТП1 – корректирующий регулятор температуры пара). Текст надписи задается в редакторе мнемосхем для каждого экземпляра контрола отдельно.
В приведенной ниже таблице отображены все возможные состояния и режимы регулятора.
Использовать автомат = Истина
Использовать Каскад = Истина |
Использовать автомат = Ложь
Использовать Каскад = Истина |
Использовать автомат = Истина
Использовать Каскад = Ложь |
Состояние флагов/режим |
|
------------ |
------------ |
Каскад |
|
------------ |
|
Автомат |
|
|
|
Дистанция |
|
|
|
Аварийный переход в «Дистанция». |

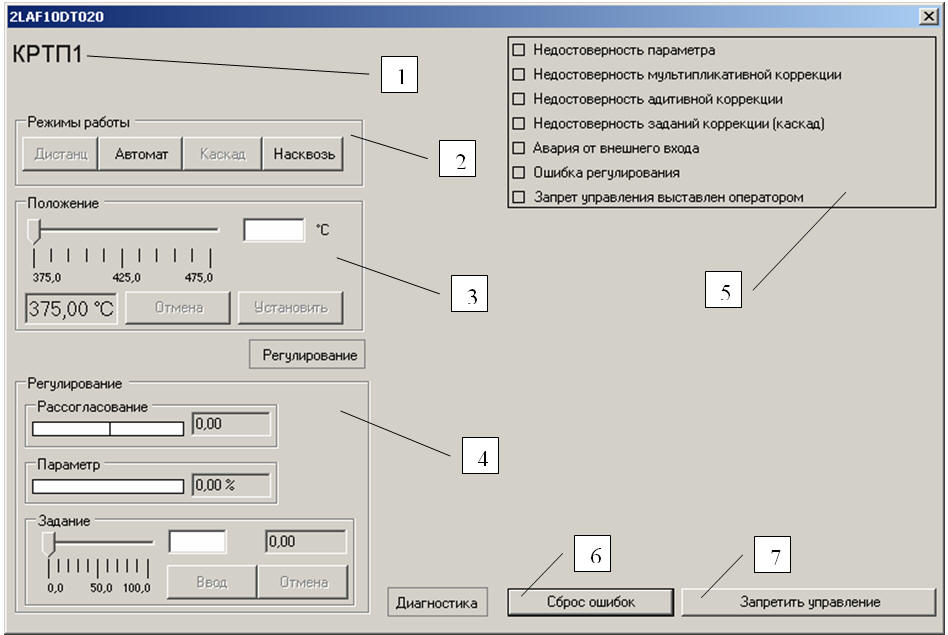

Элемент динамический. При клике вызывается окно управления:
Заголовок окна – KKS код механизма.
В окне управления оператору предоставляется возможность произвести следующие действия:
1.Краткий технологический код и/или полное наименование регулятора;
2.Кнопки задания режима работы регулятора;
3.Слайдер позволяет вручную мышкой задать величину управляющего воздействия в режиме Дистанция. Для задания управляющего воздействия с клавиатуры имеется рядом специальное окно. Для подтверждения введенного управляющего воздействия с клавиатуры или мышкой присутствует кнопка "Установить". Кнопа "Отмена" отменяет все управляющие воздействия от оператора;
4.Блок регулирования, в котором оператор имеет возможность устанавливать значение задания и отслеживать величину параметра. После установления нового значения задания необходимо нажать кнопку "Ввод". Нажатие клавиши "Отмена" приводит к возврату старого значения задания.
5.Панель диагностики состояния регулятора. Вызывается при нажатии кнопки "Диагностика".
При нажатии на кнопку «Диагностика» появляется панель диагностики. Она содержит следующие индикаторы:
Панель |
Индикаторы |
Диагностика |
•Недостоверность параметра – формируется в момент поступления плохого признака качества входного параметра; •Недостоверность мультипликативной коррекции – формируется в момент поступления плохого признака качества на вход ФБ «Использовать мультипликативную коррекцию»; •Недостоверность аддитивной коррекции – формируется в момент поступления плохого признака качества на вход ФБ «Аддитивная коррекция»; •Недостоверность задания коррекции (каскад) – формируется в момент поступления плохого признака качества входного параметра; •Авария от внешнего входа – формируется при поступлении внешнего аварийного сигнала, используемого разработчиком проекта; •Ошибка регулирования – формируется в момент возникновения ошибки регулирования (при условии установки флага «Формировать аварию при ошибке регулирования» в лог.1); •Запрет управления выставлен оператором – формируется при нажатии на кнопку «Запретить управление»; |
6. По нажатию на кнопку «Сброс ошибок» производится сброс мигания, регулятор переводится в режим «Дистанция» если находился в аварийном состоянии, сбрасывается ошибка регулирования;
7. По нажатию на кнопку «Запретить управление» происходит блокировка изменения управляющего воздействия.
