Визуальный функциональный блок

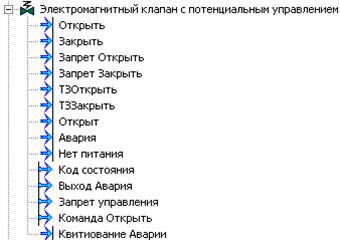

Вид функционального блока в дереве объекта:
Описание:
Функциональный блок Электромагнитный клапан с потенциальным управлением, загружаемый в контроллер или исполняемый в среде MasterSCADA, осуществляет функцию управления двухпозиционным исполнительным механизмом. ФБ также предоставляет возможность отображения на видеокадре мнемонического символа состояния исполнительного механизма, привязанного к этому ФБ.
Логика работы функционального блока:
При поступлении команды на вход «Открыть» на выходе ФБ устанавливается положительный потенциальный сигнал, который переводит клапан в открытое состояние.
При поступлении команды на вход «Закрыть» снимает выходной потенциальный сигнал, удерживающий клапан в открытом положении.
Переключения осуществляются в соответствии со следующей логикой:
При поступлении команды на вход «Открыть», отсутствия запрета управления, выставленного оператором, отсутствия команды «Закрыть» и «Запрет», выдаётся команда на открытие ИМ (выход «Открыть» устанавливается в лог. 1, мнемонический символ окрашивается в зеленый цвет). По истечении контрольного времени включения/отключения, проверяется исполнение команды. При обнаружении неисполнения команды выставляется признак «Не открылся за контрольное время». Мнемонический символ обрамляется рамкой красного цвета.
При поступлении команды на вход «Закрыть», отсутствия запрета управления, выставленного оператором, отсутствия команды «Открыть» и «Запрет», выдаётся команда на открытие ИМ (выход «Открыть» устанавливается в лог. 0, мнемонический символ окрашивается в белый цвет). По истечении контрольного времени включения/отключения, проверяется исполнение команды. При обнаружении неисполнения команды выставляется признак «Не закрылся за контрольное время». Мнемонический символ обрамляется рамкой красного цвета.
Возможности управления:
•автоматическое, согласно логике алгоритма;
•дистанционное, которое позволяет оператору непосредственно задавать управляющее воздействие;
Смотрите также:
•Свойства и настройки функционального блока:
Страница свойств "Настройка"|Входы и выходы ФБ
•Мнемоническое отображение функционального блока на мнемосхеме
Поддерживаемый тип опроса: любой
Восстановление при рестарте: поддерживается
Примечание: ФБ доступен во всех редакциях кроме Free версии MSRT32 (на 32 тега).
