Символ динамического элемента электромагнитного клапана состоит из двух независимых динамических элементов в виде треугольников с соединенными вершинами и изображением в рассечке пружины.
При горизонтальном расположении на трубопроводе левый сегмент символизирует закрытое состояние, а правый – открытое. При вертикальном расположении, нижний сегмент – закрытое, верхний – открытое.
Отображение |
Состояние |
Поведение |
|
Закрыто |
Ровный белый цвет |
|
Открыто |
Ровный зеленый цвет |
|
Промежуточное положение |
При движении из положения ОТКРЫТ = ЛОЖЬ в ОТКРЫТ = ИСТИНА мигает зеленое поле, из ОТКРЫТ = ИСТИНА в ОТКРЫТ = ЛОЖЬ мигает белое поле |
|
Присутствует сигнал аварии |
Мигает красная рамочка. |
|
Недостоверное состояние |
Ровный серый цвет |
|
Закрыто и запрет управления |
Запрещены все операции, включая управление от защит и блокировок |
|
Открыто и запрет управления |
Запрещены все операции, включая управление от защит и блокировок |
|
Недостоверное состояние и запрет управления |
Запрещены все операции, включая управление от защит и блокировок |

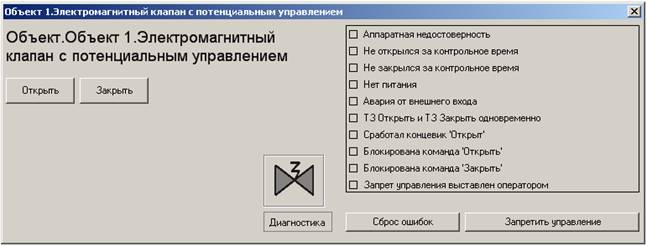

Элемент динамический. При клике вызывается окно управления:
Заголовок окна – KKS код механизма.
В поле окна отображены: краткий технологический код и полное наименование механизма, мнемоническое изображение механизма цветом состояния, кнопки управления механизмом.
По кнопке «Диагностика» вызывается панель состояния диагностики выбранного механизма.
Панель диагностики содержит индикаторы:
Панель |
Индикаторы |
Диагностика |
•Аппаратная недостоверность - входные сигналы, отображающие состояние электродвигателя, имеют плохой признак качества; •Не открылся за контрольное время - в случае отсутствия сигнала ИСТИНА на входе «Открыт» по истечении контрольного времени; •Не закрылся за контрольное время - в случае отсутствия сигнала ЛОЖЬ на входе «Закрыт» по истечении контрольного времени; •Нет питания – на вход ФБ одновременно пришли два взаимоисключающих сигнала «Открыт» = ИСТИНА и «Закрыт» = ИСТИНА, либо вход «Нет питания» = ИСТИНА в течение контрольного времени открытия/закрытия; •Авария от внешнего входа - вход «Авария» = ИСТИНА; •ТЗ Открыть и ТЗ Закрыть одновременно - в случае одновременного поступления сигнала ИСТИНА на входы «ТЗОткрыть» и «ТЗЗакрыть», имеющих одинаковый приоритет; •Сработал концевик «Открыт» - вход «Открыт» =ИСТИНА; •Блокирована команда «Открыть» - вход «Запрет Открыть» = ИСТИНА; •Блокирована команда Закрыть» - вход «Запрет Закрыть» = ИСТИНА; •Запрет управления выставлен оператором - в окне управления нажата кнопка «Запретить управление». |
Смотрите также:
•Описание ФБ "ЭМ с потенциальным управлением"
