Функциональный блок
Описание:
Если Старт = "Ложь", то выход не изменяет старого значения.
Вид функционального блока в дереве объекта:

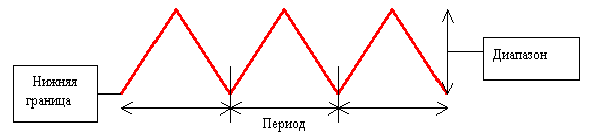

При переходе Старт с "Ложь" на "Истина" для последующих просчетов Пилообразный сигнал рассчитывается как периодическая ломаная линия (с периодом Период) согласно значению Тип пилы
•Тип пилы = 0 - обычная восходяще-нисходящая пила,
•Тип пилы = 1 - восходящая пила,

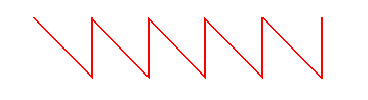

•Тип пилы = 2 - нисходящая пила
Изменение Периода или Типа пилы во время работы равносильно переходу Старт с "Ложь" на "Истина".
Входы и выходы:
|
ОБОЗНАЧЕНИЕ |
ТИП |
ВХОДЫ |
Диапазон |
Вещественный |
Нижняя граница |
Вещественный |
|
Период |
Вещественный |
|
Тип пилы |
Целый |
|
Старт |
Логический |
|
ВЫХОДЫ |
Пилообразный сигнал |
Вещественный |
Поддерживаемый тип опроса: периодический
Восстановление при рестарте: не требуется
