Функциональный блок
Описание:
Функциональный блок Обработка вызываемых объектов предназначен для обработки входных сигналов из типизированных объектов - нахождение максимума, минимума, суммы и т.д. То есть обработку всех значений которые поступают на вход ФБ от переменной из типизированного объекта.
Входы и выходы ФБ создаются пользователем на закладке Настройки. На входы привязываются переменные из типизированного объекта, на выходы поступает результат выполнения заданной операции.

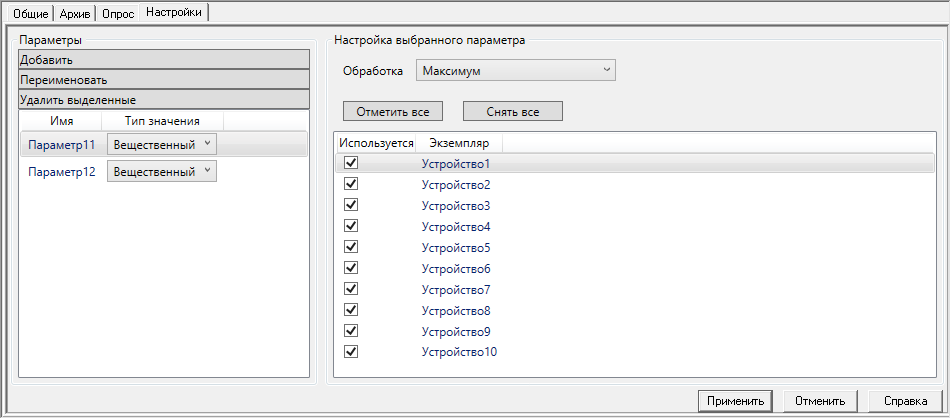

Страница свойств Настройки:
В разделе Параметры, происходит управление параметрами - добавление, удаление и переименование. Каждый добавленный параметр добавляется как в группу входов, так и выходов ФБ.
В разделе Настройка выбранного параметра происходит обработка типизированных значений выбранного входа. В таблицу выводится список всех экземпляров объекта переменной, которая привязана к данному входу. Если связи со входом нет, то список пуст (то есть сперва нужно добавить параметр, затем привязать его в дереве объектов, и только затем настраивать его обработку).
Список Обработка, определяет алгоритм обработки значений.
Последнее значение - выводит самое свежее из всех переменных типизированного объекта.
Максимум - выводит максимальное из всех значений типизированного объекта.
Минимум - выводит минимальное из всех значений типизированного объекта.
Сумма - выводит сумму всех значений типизированного объекта.
Среднее - выводит среднее арифметическое всех значений типизированного объекта.
И - производит обработку дискретных параметров оператором "Логическое И".
ИЛИ - производит обработку дискретных параметров оператором "Логическое ИЛИ".
