Контрол представляет собой прямоугольник с возможностью создания закругляющихся углов.
Свойства элемента
Свойства Скругленного прямоугольника настраиваются в диалоге "Свойства", вызываемом из пункта контекстного меню. Диалог "Свойства" состоит из двух закладок: "Прямоугольник" и "Заполнение".

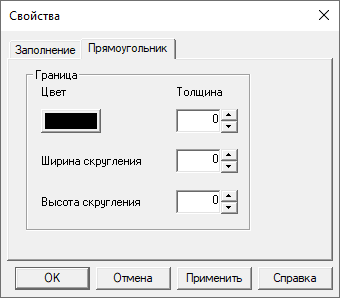

•Закладка "Прямоугольник"
На этой закладке настраивается внешний вид Прямоугольника.
Цвет - цвет рамки (границы) Прямоугольника. Кнопка рядом с надписью "Цвет" окрашивается в текущий цвет границы Прямоугольника. Изменение цвета границы происходит в диалоге "Цвет", который вызывается при нажатии на эту кнопку.
Толщина - толщина рамки (границы) Прямоугольника.

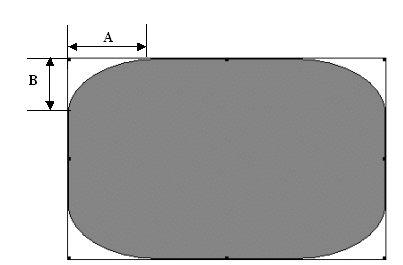

Ширина скругления - величина, равная длине отрезка А.
Высота скругления - длина отрезка В.
Закладка "Заполнение" служит для указания типа заполнения (штриховки) элемента.
Тип штриховки - тип заполнения элемента (слева от вида штриховки показывается как она будет отображаться на экране):
•заполнение цветом
•горизонтальная
•вертикальная
•левая диагональная
•правая диагональная
•прямая сетка
•диагональная сетка
Цвет штриховки - цвет рисунка штриховки. Кнопка, расположенная в группе "Цвет штриховки" окрашивается в текущий цвет.
Цвет фона - цвет заполнения элемента. Кнопка, расположенная в группе "Цвет фона" окрашивается в текущий цвет. Изменение цвета элемента происходит в диалоге "Цвет", который вызывается при нажатии на эту кнопку.
Прозрачная штриховка - задает прозрачность элемента. При отсутствии флажка, элемент имеет цвет заполнения.
Стандартное диалоговое окно "Цвет" служит для выбора дополнительных цветов. В этом диалоге можно выбрать цвет из основной палитры или создать новый цвет.
Создать новый цвет можно щелкнув в большой правый квадрат. В месте щелчка появится перекрестие и область "Цвет|Заливка" окрасится в выбранный цвет. Оттенок цвета можно изменить при помощи ползунка, расположенного справа от большого квадрата. Определить цвет можно также вводом в поля "Оттенок", "Контраст", "Яркость" чисел от 0 до 240 и в поля "Красный", "Зеленый", "Синий" чисел от 0 до 255 . Кнопка "Добавить в набор" добавляет созданный цвет в дополнительные цвета основной палитры.
