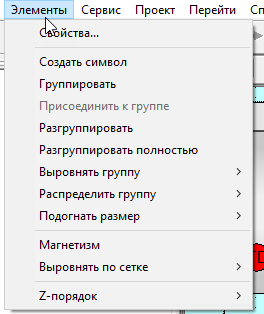

Вид меню:
Меню "Элементы" используется для проведения групповых операций над элементами мнемосхемы. Все элементы продублированы в Панели инструментов.
Ниже приводится описание основных пунктов меню "Элементы".
•Свойства
Открывает диалоговое окно "Свойства" для выделенного элемента
• Создать символ
•Создает символ из выделенных элементов.
•Группировать
Создает группу из выделенных элементов .
•Разгруппировать
Разгруппировывает выделенные группу или символ .
•Разгруппировать полностью
Разгруппировывает выделенные группу или символ (даже если они содержат вложенные группы и символы) на отдельные элементы.
•Выровнять группу
Выравнивание группы элементов можно произвести следующим образом:
oВыровнять влево - выделенные элементы выравниваются по левой границе группы
oВыровнять вправо - выделенные элементы выравниваются по правой границе группы
oВыровнять вверх - выделенные элементы выравниваются по верхней границе группы
oВыровнять вниз - выделенные элементы выравниваются по нижней границе группы
oПо горизонтальной оси - выделенные элементы размещаются на общей горизонтальной оси
oПо вертикальной оси - выделенные элементы размещаются на общей вертикальной оси
•Подогнать размер
oПо горизонтали - ширина для выделенных элементов устанавливается равной ширине активного элемента
oПо вертикали - высота для выделенных элементов устанавливается равной высоте активного элемента
•Магнетизм
Эта команда используется для привязки элементов к сетке (решетке), т.е. все объекты "притягиваются" к узлам сетки (решетки).
При включенном магнетизме - напротив пункта "Магнетизм" устанавливается флажок &.
•Выровнять по сетке
Выравнивание выделенных элементов по сетке.
oВыровнять влево - левая граница элемента привязывается к ближайшему по горизонтали узлу сетки
oВыровнять вправо - правая граница элемента привязывается к ближайшему по горизонтали узлу сетки
oВыровнять вверх - верхняя граница элемента привязывается к ближайшему по вертикали узлу сетки
oВыровнять вниз - нижняя граница элемента привязывается к ближайшему по вертикали узлу сетки
•Z-порядок
Изменение Z-порядка выделенного элемента.
В режиме реального времени все вышеперечисленные пункты меню "Элементы" становятся недоступными.
