Свойства входов отображаются на панели "Свойства". Для того, чтобы они стали доступны для редактирования, необходимо выделить необходимый Вход на панели "Входы" и перейти на панель "Свойства".
В зависимости от источника получения данных для входа, становятся доступными для редактирования разные свойства. Источником данных Входа может выступать переменная деревьев проекта, локальный выход, а также можно установить имитацию.

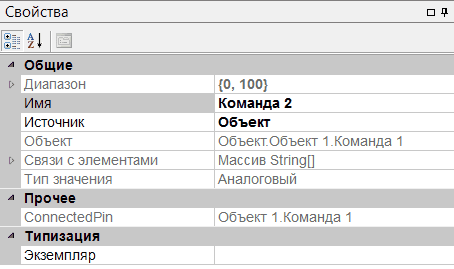

Вид панели "Свойства", если установлен источник получения данных для входа переменная деревьев проекта :
•Диапазон - показывает начальное и конечное значение Входа, наследуемые от диапазона переменной Проекта.
•Имя - задается имя входа. На основании имени производится разбиение по группам, то есть, если задать имя входа как «Группа 1. Группа 2.Вход 1» на панели "Входы" отобразится как «Вход 1» внутри групп «Группа 1» и «Группа 2». Изменение имени переменной может привести к ее переносу в другую группу.
•Источник - выбирается источник получения данных для входа.
•Объект - Устанавливается связь с переменной объекта. Для этого необходимо Перетащить мышью переменную из деревьев Проекта. Можно вручную изменить имя связанного объекта, либо отключить связь, введя пустую строку.
•Связи с элементами - представляет собой не редактируемый массив, содержащий все связи данного входа с элементами мнемосхемы.
•Тип значения - Показывает тип значения входа, наследуемое от переменной Проекта.
Вид панели "Свойства", если установлен источник получения данных для входа локальный выход мнемосхемы :
•Выход - выбирается Выход мнемосхемы, с которого будет поступать информация на Вход.
•Диапазон - показывает начальное и конечное значение Входа, наследуемые от диапазона Выхода.
•Имя - Задается имя входа. На основании имени производится разбиение по группам, то есть, если задать имя входа как «Группа 1. Группа 2.Вход 1» на панели "Входы" отобразится как «Вход 1» внутри групп «Группа 1» и «Группа 2». Изменение имени переменной может привести к ее переносу в другую группу.
•Источник - выбирается источник получения данных для входа.
•Тип значения - Показывает тип значения входа, наследуемое от Выхода.
Вид панели "Свойства", если установлен источник получения данных для входа имитация:
•Диапазон - устанавливается начальное и конечное значения входа для имитации.
•Имя - задается имя входа. На основании имени производится разбиение по группам, то есть, если задать имя входа как «Группа 1. Группа 2.Вход 1» на панели "Входы" отобразится как «Вход 1» внутри групп «Группа 1» и «Группа 2». Изменение имени переменной может привести к ее переносу в другую группу.
•Источник - выбирается источник получения данных для входа.
•Тип значения - устанавливает тип значения входа для имитации.
•Тип имитации - устанавливает в зависимости от Типа значения закон имитации.
