Свойства Выходов отображаются на панели "Свойства". Для того, чтобы они стали доступны для редактирования, необходимо выделить необходимый Выход на панели "Выходы" и перейти на панель "Свойства".

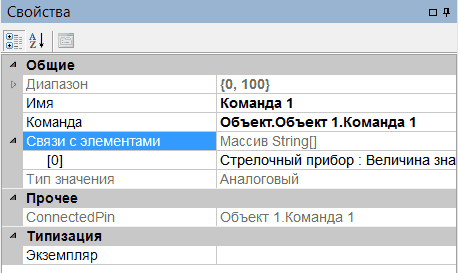

Вид панели "Свойства":
•Диапазон - показывает начальное и конечное значение выхода. В случае если Выход связан с Командой, то диапазон наследуется из свойств Команды.
•Имя - устанавливается имя выхода. На основании имени производится разбиение по группам, то есть, если задать имя входа как «Группа 1. Группа 2.Выход 1», то на панели "Выходы" этот выход отобразится как «Выход 1» внутри групп «Группа 1» и «Группа 2». Изменение имени переменной может привести к ее переносу в другую группу.
•Команда - предназначена для создания связи выхода с командой дерева проекта. Для этого необходимо перетащить мышью команду из дерева Объекта в данную область. Можно вручную изменить имя команды, либо отключить связь, введя пустую строку.
•Связи с элементами - представляет собой не редактируемый массив, содержащий все связи данного выхода с элементами мнемосхемы.
•Тип значения - устанавливает тип значения выхода. В случае если выход связан с командой дерева Объекта, то тип наследуется из свойств Команды и переопределить его нельзя.
