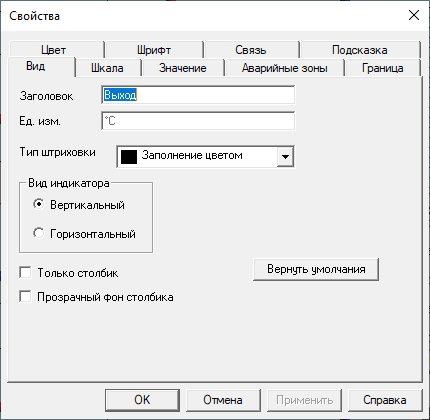

На закладке "Вид" настраивается внешний вид элемента управления Индикатор
Вид:
ЭЛЕМЕНТ ДИАЛОГА |
ОПИСАНИЕ |
Поле ввода "Заголовок" |
Имя наследуется от имени переменной в дереве объектов, новое имя может быть задано в поле ввода, при отсутствии текста индикатор заголовка не имеет |
Поле ввода названия ед. измерения |
Ед. измерения наследуется из свойств переменной дерева объекта и может быть изменена, при отсутствии текста единица измерения не отображается |
Выпадающий список "Тип штриховки" |
Задает тип заполнения поверхности элемента управления |
Поле выбора "Вид индикатора" |
Задает вертикальное или горизонтальное расположение столбика индикатора |
Флаг "Только столбик" |
Задает отображение Индикатора, как столбика (без заголовка, шкалы, единиц измерения и значения) |
Флаг "Прозрачный фон столбика" |
Если флаг включен, то фон столбика индикатора становится прозрачным. |
Кнопка "Вернуть умолчания" |
Восстанавливает свойства. унаследованные от переменной |
Примечание:При отсутствии связи элемента управления с переменной наследования свойств переменной не происходит. В этом случае все свойства элемента настраиваются непосредственно на его страницах свойств. Для того, чтобы установить связь некоторой переменной с элементом управления, необходимо выделить нужный элемент в мнемосхеме, перетащить переменную из дерева объектов в среднюю часть панели настройки.
